Стельовий світильник OPL/S (Паспорт)

Одна з основних моделей накладних стельових світильників - це звичайно серія OPL/S виробництва ТМ " Світлові технології. Стелевики застосовуються в самому широкому спектрі промислового і комерційного освітлення: офіси, лікарні, школи, магазини з низькою стелею і т. д. Відносно не висока ціна, відмінна якість, гарантія виробника 3 роки - це основні , але не єдині переваги перед конкурентними стельовими світильниками накладного монтажу.

Світильник стаціонарний з електронним апаратом пускорегулирующим

ПАСПОРТ

1. Призначення

1.1. Стельові світильники призначені для загального освітлення адміністративно-громадських і виробничих приміщень і розраховані для роботи в мережі змінного струму 220 В (±10%), 50 Гц (±0,4 Гц). Для модифікацій світильників, розрахованих для роботи в мережі постійного або змінного струму (AC/DC), параметри живлячої мережі: 220 В (±10%) , частота струму 0 або 50 Гц (±0,4 Гц). Якість електроенергії повинно відповідати ГОСТ Р 54149-2010.

1.2. Для світильників, що випускаються у виконанні УХЛ2* по ГОСТ 15150-69, нижнє робоче значення температури навколишнього повітря -20°С.

1.3. Світильник відповідає вимогам безпеки ТР ТЗ 004/2011 «ПРО безпеку низьконапружного обладнання», ТР ТЗ 020/2011 «Електромагнітна сумісність технічних засобів».

1.4. Світильник може бути встановлений на опорну поверхню з нормально воспламеняемого матеріалу.

1.5. Коефіцієнт потужності – не менше 0,96.

2. Комплект поставки:

• Світильник (без ламп), 1 шт.
• Опора пластикова (для AOT, LTX, OPL (PRS)/S, 1 комплект
• Упаковка, шт 1
• Паспорт, 1 шт.

3. Вимоги по техніці безпеки

Установку, чищення світильника і заміну компонент (ламп) проводити тільки при відключеному живленні.

4. Правила експлуатації та встановлення

4.1. Експлуатація світильника проводиться у відповідності з «Правилами технічної експлуатації електроустановок споживачів».

4.2. З розпакованого світильника зняти розсіювач, в овальні отвори 15х5, відповідні настановних розмірів (див. табл.), встановити пластикові опори (при наявності), провести мережеві дроти через отвір у корпусі. Для світильників з IP 54, 65 мережеві дроти вводяться в корпус світильника через гермоизолятор, який вставляється в уплотняемое отвір корпусу (гермоизолятор входить в комплект поставки). У світильниках серії HB введення кабелю здійснюється через стельову частина. Корпус зафіксувати на опорній поверхні.

4.3. Підключити дроти до клемної колодки відповідно до вказаної полярності. Полярність підключення проводів «+» і «-» мережі постійного струму до клем L і N не нормується.

4.4. При використанні регульованого ЕПРА, керуючі дроти підключаються строго з дотриманням полярності, вказаної у маркуванні (див. рис. 1) (для ЕПРА DALI полярність байдужа).

4.5. Вставити лампу (лампи).

4.6. Закріпити розсіювач, наділи його в корпусі з допомогою пружин або настановних кліпс.

OPL/S 418 HF (CE) (U) комплектація ЕПРА OSRAM Арт.: 1057000640   постійно в наявності на складі 4-х ламповий світильник з ЕПРА

5. Свідоцтво про приймання

• Світильник відповідає ТУ 3461-001-44919750-12 і визнаний придатним до експлуатації.
• Дата випуску
• Контролер
• Пакувальник

Світильник сертифікований.

6. Гарантійні зобов'язання

6.1.Завод-виробник зобов'язується безоплатно відремонтувати або замінити світильник, який вийшов з ладу не з вини покупця в умовах нормальної експлуатації,протягом гарантійного строку.

6.2. Гарантійний термін – 36 місяців з дня виготовлення світильника.

6.3. Термін служби світильників в нормальних кліматичних умовах при дотриманні правил монтажу та експлуатації складає:

• 8 років – для світильників, корпус і/або оптична частина (розсіювач) яких виготовлені з полімерних матеріалів;
• 10 років – для інших світильників.

6.4. Вихід з ладу люмінесцентних ламп шлюбом не є.

Адреса заводу-виробника: 07100, Київська обл., м. Славутич, вул. Ентузіастів, 8

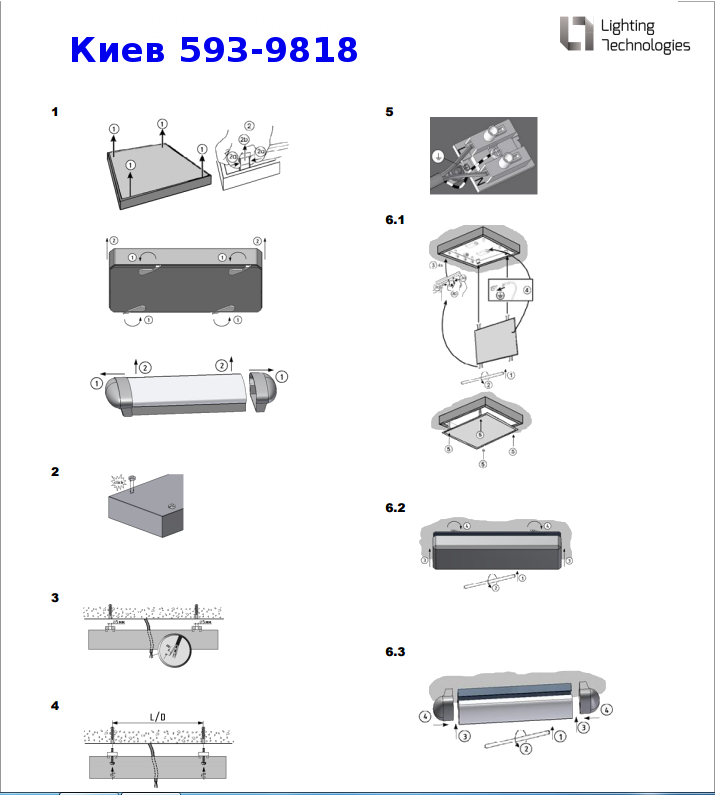

Інструкція по установці

• З розпакованого світильника зняти розсіювач
• Вщелкнуть опору в корпус світильника
• Провести мережеві дроти через отвір в корпусі
• Встановити корпус на поверхню стелі
• Підключити мережний провід до клемної колодки відповідно до вказаної полярністю
• Вставити лампу. Закріпити розсіювач на корпусі світильника
• Закріпити розсіювач, наділи його в корпусі з допомогою пружин
• Вставити лампу. Одягнути розсіювач на корпус світильника і зафіксувати його поворотними засувками
• Вставити лампу. Розсіювач зафіксувати бічними кришками
