Потолочный светильник OPL/S (Паспорт)

Одна из основных моделей накладных потолочных светильников - это конечно серия OPL/S производства ТМ Световые технологии. Потолочники применяются в самом широком спектре промышленного и коммерческого освещения: офисы, больницы, школы, магазины с низким потолком и т.д. Относительно не высокая цена, отличное качество, гарантия производителя 3 года - это основные , но не единственные преимущества перед конкурентными потолочными светильниками накладного монтажа.

Светильник стационарный с электронным пускорегулирующим аппаратом

ПАСПОРТ

1. Назначение

1.1. Потолочные светильники предназначены для общего освещения административно-общественных и производственных помещений и рассчитаны для работы в сети переменного тока 220 В (±10%), 50 Гц (±0,4 Гц). Для модификаций светильников, рассчитанных для работы в сети постоянного или переменного тока (AC/DC), параметры питающей сети: 220 В (±10%) , частота тока 0 или 50 Гц (±0,4 Гц). Качество электроэнергии должно соответствовать ГОСТ Р 54149-2010.

1.2. Для светильников выпускаемых в исполнении УХЛ2* по ГОСТ 15150-69, нижнее рабочее значение температуры окружающего воздуха -20°С.

1.3. Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

1.4. Светильник может быть установлен на опорную поверхность из нормально воспламеняемого материала.

1.5. Коэффициент мощности – не менее 0,96.

2. Комплект поставки:

• Светильник (без ламп), шт. 1
• Опора пластиковая (для AOT, LTX, OPL (PRS)/S, комплект 1
• Упаковка, шт. 1
• Паспорт, шт. 1

3. Требования по технике безопасности

Установку, чистку светильника и замену компонент (ламп) производить только при отключенном питании.

4. Правила эксплуатации и установка

4.1. Эксплуатация светильника производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

4.2. С распакованного светильника снять рассеиватель, в овальные отверстия 15х5, соответствующие установочным размерам (см. табл.), установить опоры пластиковые (при наличии), провести сетевые провода через отверстие в корпусе. Для светильников с IP 54, 65 сетевые провода вводятся в корпус светильника через гермоизолятор, который вставляется в уплотняемое отверстие корпуса (гермоизолятор входит в комплект поставки). В светильниках серии HB ввод кабеля осуществляется через потолочную часть. Корпус зафиксировать на опорной поверхности.

4.3. Подключить провода к клеммной колодке в соответствии с указанной полярностью. Полярность подключения проводов «+» и «-» сети постоянного тока к клеммам L и N не нормируется.

4.4. При использовании регулируемого ЭПРА, управляющие провода подключаются строго с соблюдением полярности, указанной в маркировке (см. рис. 1) (для ЭПРА DALI полярность безразлична).

4.5. Вставить лампу (лампы).

4.6. Закрепить рассеиватель, защелкнув его в корпусе с помощью пружин или установочных клипс.

5. Свидетельство о приемке

• Светильник соответствует ТУ 3461-001-44919750-12 и признан годным к эксплуатации.
• Дата выпуска
• Контролер
• Упаковщик

Светильник сертифицирован.

6. Гарантийные обязательства

6.1.Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации,в течение гарантийного срока.

6.2. Гарантийный срок – 36 месяцев со дня изготовления светильника.

6.3. Срок службы светильников в нормальных климатических условиях при соблюдении правил монтажа и эксплуатации составляет:

• 8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых изготовлены из полимерных материалов;
• 10 лет – для остальных светильников.

6.4. Выход из строя люминесцентных ламп браком не является.

Адрес завода-изготовителя: 07100, Киевская обл., г. Славутич, ул. Энтузиастов, 8

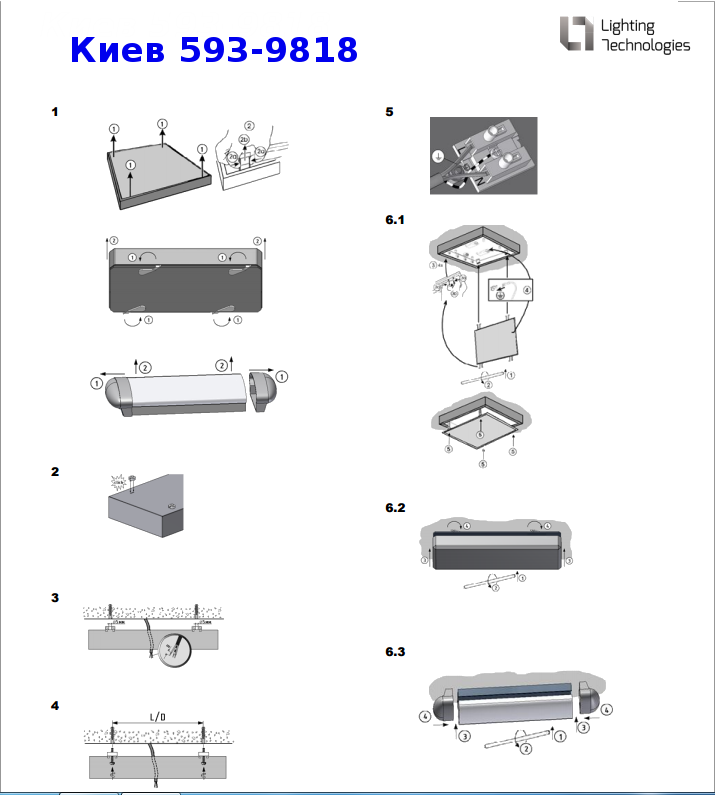

Инструкция по установке

• С распакованного светильника снять рассеиватель
• Вщелкнуть опору в корпус светильника
• Провести сетевые провода через отверстие в корпусе
• Установить корпус на поверхность потолка
• Подключить сетевой провод к клеммной колодке в соответствии с указанной полярностью
• Вставить лампу. Закрепить рассеиватель на корпусе светильника
• Закрепить рассеиватель, защелкнув его в корпусе с помощью пружин
• Вставить лампу. Одеть рассеиватель на корпус светильника и зафиксировать его поворотными задвижками
• Вставить лампу. Рассеиватель зафиксировать боковыми крышками
