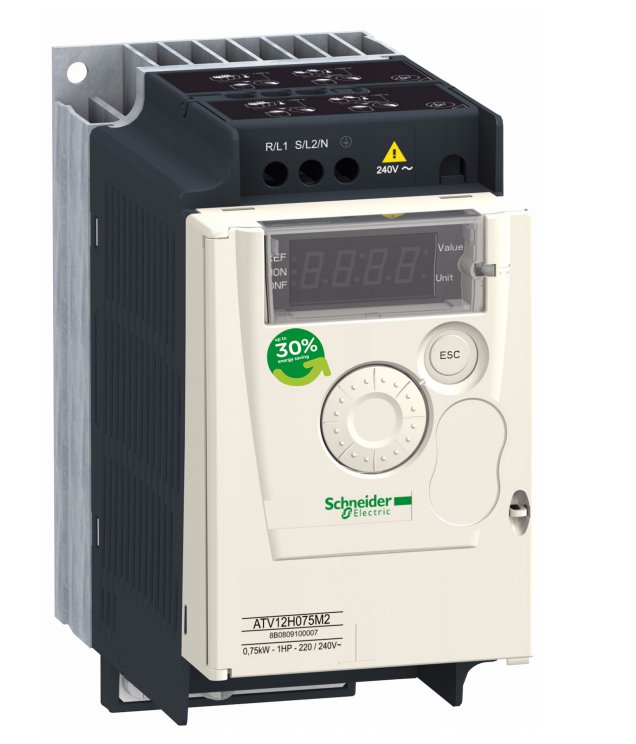

Преобразователь частоты 0,75 кВт 200-240В 1ф 10,2А Altivar 12 привод с регулируемой скоростью ATV12H075M2
Основные характеристики: частотный преобразователь 0,75 кВт |
|
серия продукта |
Altivar 12
|
тип устройства или его аксессуаров |
Привод с регулируемой частотой вращения
|
назначение изделия |
Асинхронные электродвигатели
|
специальная область применения продукта |
Простая машина
|
стиль сборки |
С радиатором
|
наименование компонента |
ATV12
|
количество в одном комплекте |
Комплект из 1 шт.
|
фильтр помех |
Встроенный
|
встроенный вентилятор |
Без
|
число фаз сети |
1 фаза
|
[Us] номинальное напряжение сети |
200...240 В - 15...10 %
|
мощность двигателя, кВт |
0.75 кВт
|
мощность двигателя, л.с. |
1 лс
|
протокол порта обмена данными |
Modbus
|
линейный ток |
10.2 А 200 В
|
8.5 А 240 В | |
диапазон скоростей |
1...20
|
переходная перегрузка по вращающему моменту |
150...170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
|
профиль управления асинхронным электродвигателем |
Квадратичная функция напряжение/частота
|
Бессенсорное векторное управление | |
Отношение напряжения/частоты (V/f) | |
степень защиты IP |
IP20 без панели-заглушки на верхней части
|
уровень шума |
0 дБ
|
Дополнительные характеристики |
|
частота сети питания |
50/60 Hz +/- 5 %
|
тип разъема |
1 RJ45 Modbus на лицевой панели
|
физический интерфейс |
2-проводн. RS 485 Modbus
|
кадр передачи |
RTU Modbus
|
скорость передачи |
4800 бит/с
|
9600 бит/с | |
19200 bit/s | |
38400 бит/с | |
кол-во адресов |
1...247 Modbus
|
служба обмена данными |
Регистр временного хранения считывания (03) 29 слов
|
Одиночный регистр записи (06) 29 слов | |
Составные регистры записи (16) 27 слов | |
Составные регистры чтения/записи (23) 4/4 слов | |
Идентификатор устройства считывания (43) | |
предполагаемый линейный Isc |
<= 1 кА
|
непрерывный выходной ток |
4.2 А 4 kHz
|
макс. переходной ток |
6.3 А 60 с
|
выходная частота привода |
0.5...400 Гц
|
номинальн. частота коммутации |
4 kHz
|
частота коммутации |
2...16 kHz регулируем.
|
4...16 kHz с понижающим коэффициентом | |
тормозной момент |
До 70 % номинального момента двигателя без тормозного резистора
|
компенсация проскальзывания вала двигателя |
Регулируем.
|
Предустановленный на заводе | |
выходное напряжение |
200...240 В 3 фазы
|
электрическое соединение |
Зажим 3,5 мм² AWG 12 L1, L2, L3, U, V, W, PA, PC
|
момент затяжки |
0.8 Н-м
|
изоляция |
Между цепями питания и управления
|
питание |
Внутреннее питание для регулировочного потенциометра 5 В пост. ток 4.75...5.25 В 10 мА защита от перегрузки и короткого замыкания
|
Внутреннее питание для логических входов 24 В пост. ток 20.4...28.8 В 100 мА защита от перегрузки и короткого замыкания | |
номер аналогового входа |
1
|
Тип подключения |
Задаваем. напряжение AI1 0...10 V 30 кОм
|
Задаваем. напряжение AI1 0...5 V 30 кОм | |
Задаваемый ток AI1 0...20 mA 250 Ом | |
количество дискретных входов |
4
|
тип дискретного входа |
Программируемый LI1...LI4 24 V 18...30 V
|
тип дискретных входов |
Отрицательная логика («приемник») > 16 В < 10 В 3.5 кОм
|
Положительная логика (источник) 0...< 5 В > 11 В | |
длительность выборки |
20 ms +/- 1 ms logic input
|
10 ms analogue input | |
ошибка линеаризации |
+/- 0,3 % от максимального значения аналоговый вход
|
номер аналогового выхода |
1
|
тип аналогового выхода |
Напряжение, задаваемое программным способом AO1 0...10 V 470 Ом 8 бит
|
Ток, задаваемый программным способом AO1 0...20 mA 800 Ом 8 бит | |
количество дискретных выходов |
2
|
тип дискретного выхода |
Логический выход LO+, LO-
|
Защищенный релейный выход R1A, R1B, R1C 1 переключающ. | |
минимальный коммутируемый ток |
5 мА 24 В пост. ток логическое реле
|
макс. коммутируемый ток |
2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле
|
2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле | |
3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле | |
4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле | |
программы ускорения и замедления |
Линейн. от 0 до 999,9 с
|
S | |
U | |
торможение до остановки |
By DC injection <= 30 s
|
типы реализуемых защит |
При обрыве фазы на входе в трехфазных
|
Тепловая защита двигателя от привода посредством непрерывной циркуляции I²t | |
Повышенное напряжение линии питания | |
Повышенное напряжение питания | |
Сверхток между выходной фазой и землей | |
Защита от перегрева | |
Короткое замыкание между фазами двигателя | |
разрешение по частоте |
0,1 Гц дисплейный блок
|
АЦП 10-разрядный аналоговый вход | |
постоянная времени |
20 мс +/- 1 ms для изменения опорного значения
|
маркировка |
CE
|
рабочее положение |
Вертикальный +/- 10 градусов
|
высота |
143 мм
|
ширина |
72 мм
|
глубина |
131.2 мм
|
масса продукта |
0.8 кг
|
функциональность |
Стандартный
|
специальное применение |
Коммерческое оборудование
|
motor starter type |
Variable speed drive
|
Условия эксплуатации |
|
электромагнитная совместимость |
Стойкость к наведенным помехам уровень 3 EN/IEC 61000-4-6
|
Испытание невосприимчивости к импульсным помехам уровень 3 EN/IEC 61000-4-5 | |
Испытание на стойкость к провалам и кратковременным исчезновениям напряжения EN/IEC 61000-4-11 | |
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 EN/IEC 61000-4-4 | |
Испытание стойкости к с электролитическому разряду уровень 3 EN/IEC 61000-4-2 | |
Испытание на стойкость к радиочастотным помехам уровень 3 EN/IEC 61000-4-3 | |
электромагнитное излучение |
Излучение среда 1 категория C2 EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя
|
Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя 5 m | |
Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 EN/IEC 61800-3 2...12 кГц экранированный кабель двигателя 5 m | |
Кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C2 EN/IEC 61800-3 2, 4 и 16 кГц экранированный кабель двигателя 10 m | |
Кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C1 EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя 20 m | |
Кондуктивное излучение с дополнительным фильтром ЭМС среда 1 категория C2 EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя 50 m | |
Кондуктивное излучение с дополнительным фильтром ЭМС среда 2 категория C3 EN/IEC 61800-3 4...12 кГц экранированный кабель двигателя 50 m | |
сертификация продукта |
CSA
|
C-Tick | |
GOST | |
NOM | |
UL | |
виброустойчивость |
1 gn EN/IEC 60068-2-6 13...200 Гц
|
1,5 мм размах EN/IEC 60068-2-6 3...13 Гц привод, не установленный на симметричную DIN рейку | |
ударопрочность |
15 gn EN/IEC 60068-2-27 11 мс
|
относительная влажность |
5...95 % без образования конденсата IEC 60068-2-3
|
5...95 % без падения капель воды IEC 60068-2-3 | |
температура окружающей среды при хранении |
-25...70 °C
|
рабочая температура окружающей среды |
-10...40 °C защитная крышка снята с верхней части привода
|
40...60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C | |
рабочая высота |
> 1000...2000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
|
<= 1000 м без ухудшения номинальных значений |
