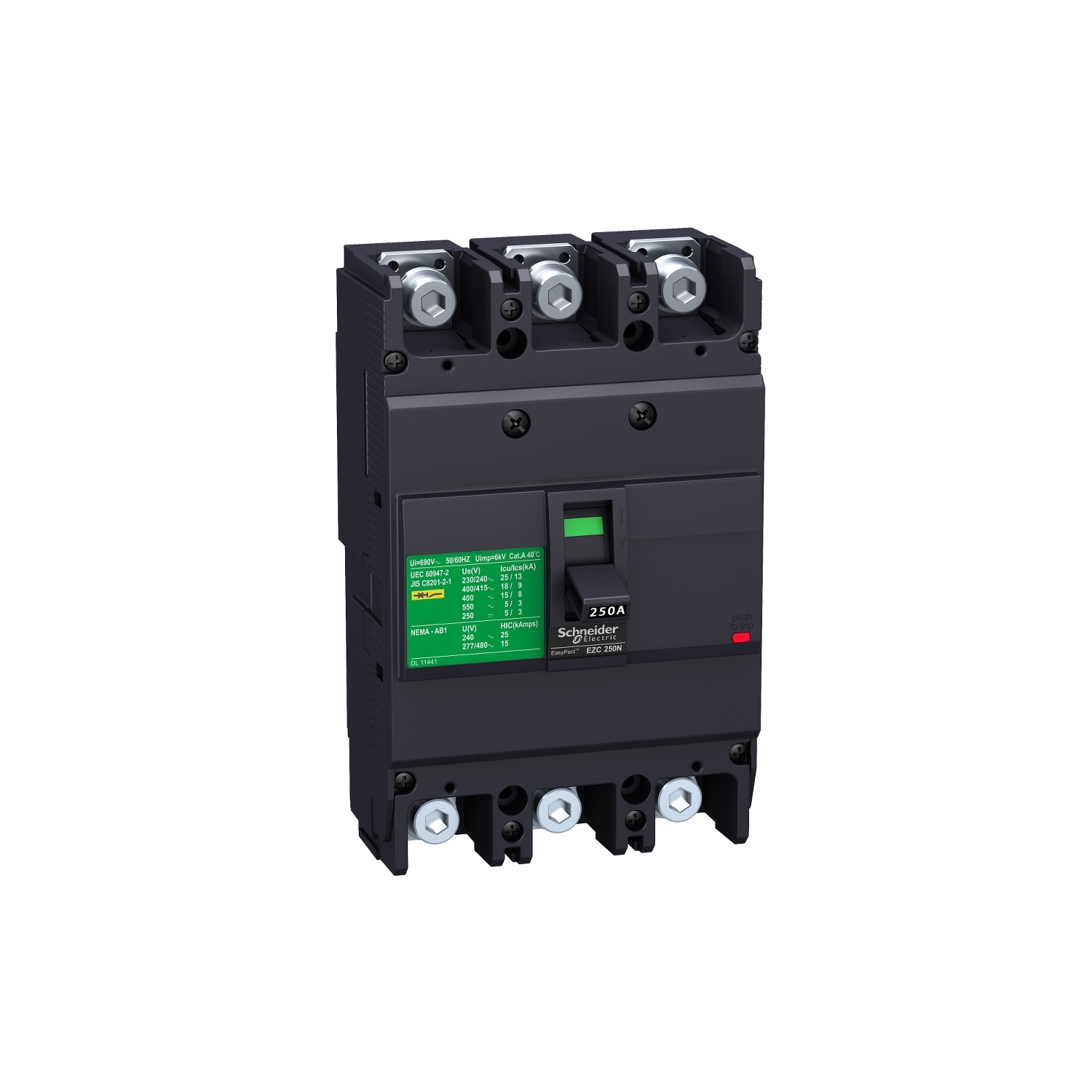

Корпусной Автоматический выключатель 160A 25kA 400V 3P/3T EasyPact EZC250N3160

Технические характеристики EZC250N3160 Автоматический выключатель Easypact EZC250N - TMD - 160 A - 3 полюса 3Т

Основные характеристики

• Серия продукта EasyPact
• Тип устройства или его аксессуаров Автоматический выключатель
• Краткое название устройства Easypact EZC250N
• Наименование автоматического выключателя Easypact EZC250N
• Область применения Распределение
• Описание полюсов 3P
• Описание защищенных полюсов 3t
• Тип сети
  • Переменный ток
  • Постоянный ток
• Частота сети 50/60 Гц
• [In] номинальный ток 250 А ( 40 °C )
• [Ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-2
• [Ue] номинальное рабочее напряжение
  • 250 V постоянный ток в соответствии с IEC 60947-2
  • 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Код отключающей способности N
• Отключающая способность
  • 20 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 50 кА Icu в 110...130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 50 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 20 кА Icu в 125 V постоянный ток 1P в соответствии с IEC 60947-2
  • 20 кА Icu в 250 V постоянный ток 2P в соответствии с IEC 60947-2
  • 25 кА Icu в 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 25 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 8 кА Icu в 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [Ics] номинальная рабочая отключающая способность
  • Ics 10 кА 125 V постоянный ток в соответствии с IEC 60947-2
  • Ics 10 кА 250 V постоянный ток в соответствии с IEC 60947-2
  • Ics 10 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 25 кА 110/130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 25 кА 220/230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 4 кА 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 12.5 кА 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 12.5 кА 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Соответствие требованиям по изоляции Да в соответствии с IEC 60947-2
• Категория применения Категория А
• Наименование блока управления TM-D
• Технология блока контроля и управления Термомагнитный
• Номинальный ток расцепителя 160 А ( 50 °C )
• Типы реализуемых защит
  • Защита от перегрузки
  • Защита от короткого замыкания
• Степень загрязнения
• 3 в соответствии с IEC 60664-1
• 3 в соответствии с IEC 947-1

Дополнительные характеристики

• Способ управления Тумблер
• Исполнение выключателя Стационарный
• Монтажная опора Задняя монтажная панель
• Присоединение с верхней стороны Передний
• Соединение с нижней стороны Передний
• Механическая износостойкость 10000 циклы
• Электрическая износостойкость Категория А : 5000 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Шаг соединения 35 мм
• Локальная индикация Прямая индикация положения контакта
• Установка защиты нейтрали Без защиты
• Защита от замыканий на землю Без
• Высота 165 мм
• Ширина 105 мм
• Глубина 60 мм

Условия эксплуатации

• Стандарты
  • GB/T 14048.2
  • EN/IEC 60947-2
  • EN/IEC 60947-1
• Степень защиты IP IP20 в соответствии с IEC 60529
• Степень защиты IK IK07 в соответствии с IEC 62262
• Рабочая температура окружающей среды  -25...70 °C
• Температура окружающей среды при хранении -35...85 °C
