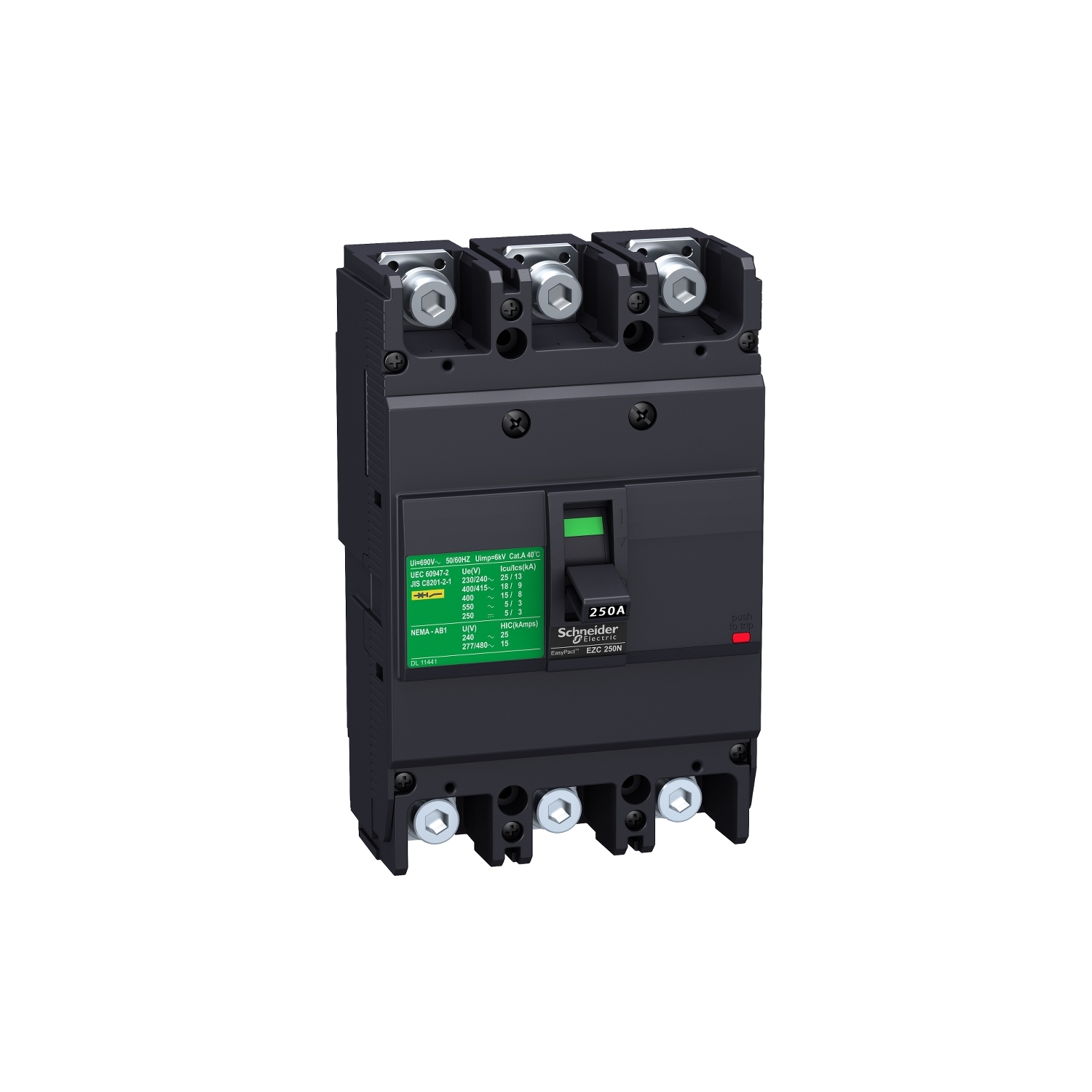

Технические характеристики EZC250N3125 Автоматический выключатель Easypact EZC250N - TMD - 125 A - 3 полюса 3Т
Основные характеристики
- Серия продукта EasyPact
- Тип устройства или его аксессуаров Автоматический выключатель
- Краткое название устройства Easypact EZC250N
- Наименование автоматического выключателя Easypact EZC250N
- Область применения Распределение
- Описание полюсов 3P
- Описание защищенных полюсов 3t
-
Тип сети
- Переменный ток
- Постоянный ток
- Частота сети 50/60 Гц
- [In] номинальный ток 250 А ( 40 °C )
- [Ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
- [Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-2
-
[Ue] номинальное рабочее напряжение
- 250 V постоянный ток в соответствии с IEC 60947-2
- 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Код отключающей способности N
-
Отключающая способность
- 20 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- 50 кА Icu в 110...130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- 50 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- 20 кА Icu в 125 V постоянный ток 1P в соответствии с IEC 60947-2
- 20 кА Icu в 250 V постоянный ток 2P в соответствии с IEC 60947-2
- 25 кА Icu в 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- 25 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- 8 кА Icu в 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
-
[Ics] номинальная рабочая отключающая способность
- Ics 10 кА 125 V постоянный ток в соответствии с IEC 60947-2
- Ics 10 кА 250 V постоянный ток в соответствии с IEC 60947-2
- Ics 10 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Ics 25 кА 110/130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Ics 25 кА 220/230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Ics 4 кА 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Ics 12.5 кА 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Ics 12.5 кА 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Соответствие требованиям по изоляции Да в соответствии с IEC 60947-2
- Категория применения Категория А
- Наименование блока управления TM-D
- Технология блока контроля и управления Термомагнитный
- Номинальный ток расцепителя 125 А ( 50 °C )
- Типы реализуемых защит
- Защита от перегрузки
- Защита от короткого замыкания
-
Степень загрязнения
- 3 в соответствии с IEC 60664-1
- 3 в соответствии с IEC 947-1
Дополнительные характеристики
- Способ управления Тумблер
- Исполнение выключателя Стационарный
- Монтажная опора Задняя монтажная панель
- Присоединение с верхней стороны Передний
- Соединение с нижней стороны Передний
- Механическая износостойкость 10000 циклы
- Электрическая износостойкость Категория А : 5000 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Шаг соединения 35 мм
- Локальная индикация Прямая индикация положения контакта
- Установка защиты нейтрали Без защиты
- Защита от замыканий на землю Без
- Высота 165 мм
- Ширина 105 мм
- Глубина 60 мм
Условия эксплуатации
-
Стандарты
- EN/IEC 60947-1
- EN/IEC 60947-2
- GB/T 14048.2
- Степень защиты IP IP20 в соответствии с IEC 60529
- Степень защиты IK IK07 в соответствии с IEC 62262
- Рабочая температура окружающей среды -25...70 °C
- Температура окружающей среды при хранении -35...85 °C
