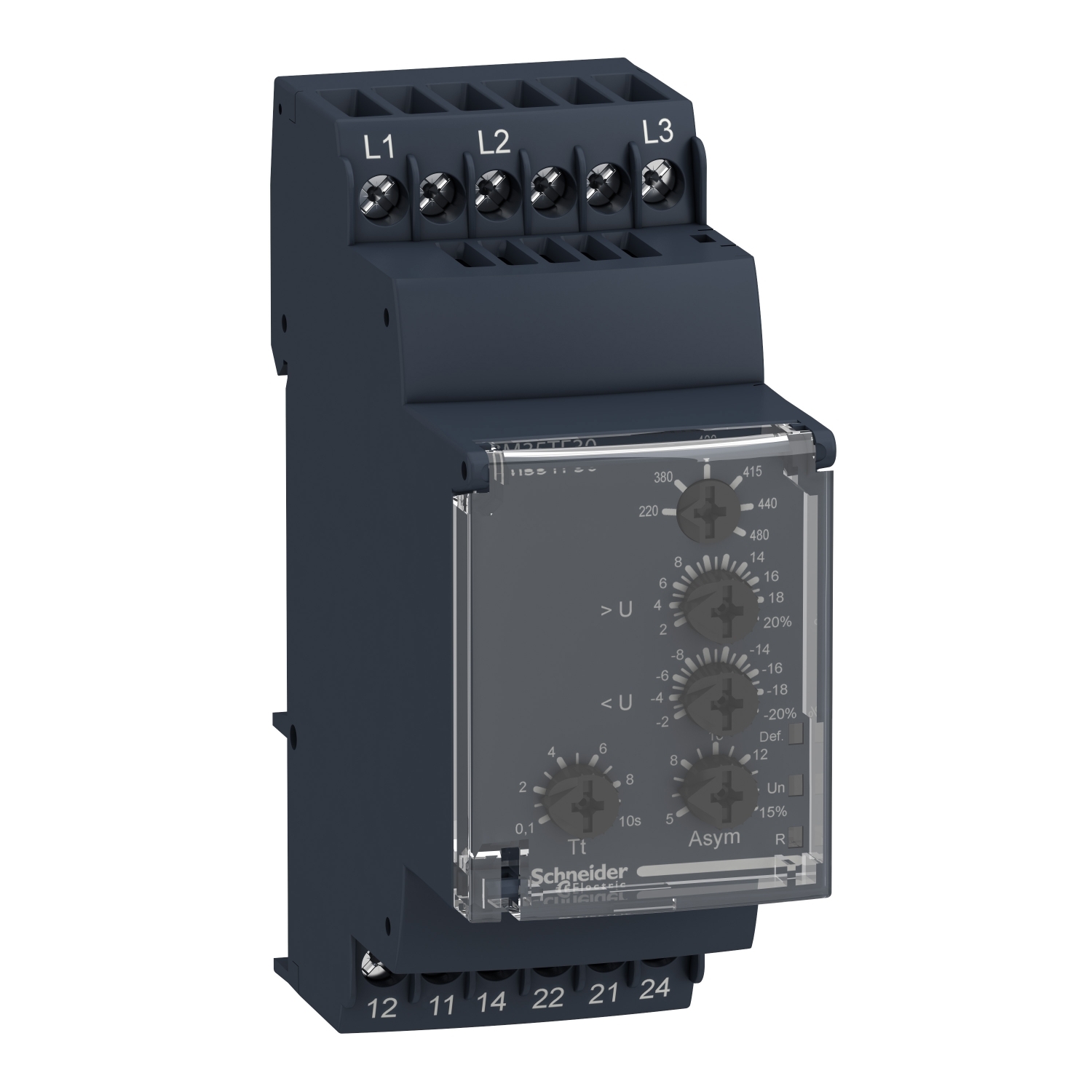

Мультифункційне реле контролю фаз 194-528В RM35TF30

Мультифункційне реле контролю фаз 194-528В

Технічні характеристики Zelio Control - RM35TF30 реле контролю фаз

Додаткові характеристики

• Час скидання <= 1500 мс для при 480 В
• Макс. комутована напруга 250 В змін. струм В постійний струм 250
• Мінімальний комутований струм 10 мА до 5 пост. струм
• Макс. комутований струм 5 А змінний струм 5 А постійний струм
• Межі напруги живлення 194...528 У пер. струм, 3 фази
• Межі напруги ланцюга управління - 12 % + 10 % Un
• Споживана потужність, ВА 0...22 VA at 400 V AC 50 Hz
• Поріг виявлення напруги < 194 V
• Частота струму ланцюга управління 50...60 Hz +/- 10 %
• Вихідні контакти 2 переключающ.
• Номінальний вихідний струм 5 А
• Межі вимірювання напруги 176...528 В змінний струм Гістерезис 2 %
• Затримка пуску після включення живлення <= 650 мс
• Цикл вимірювання <= 140 мс цикл вимірювання, згідно істинному дійств. значення
• Межа налаштування напруги
  • +2...+20 % в діапазоні 220...440 В пер. струму
  • -20...-2 % в діапазоні 380...440 В пер. струму
  • 2...20 % обраного Un
  • +2...+10 % в діапазоні 480 В пер. струму
  • -12...-2 % в діапазоні 220 В пер. струму
• Діапазон напруги 220...480 фаза - фаза
• Завдання уставки небалансу 5...15 % обраного Un
• Повторюваність позиціонування
  • 0.3 % для затримка
  • 0.5 % для вхід і ланцюг виміру
• Похибка вимірювання < 1 % по всьому діапазону з зміною напруги 0,05 %/°C зі зміною температури
• Час виконання команди вимикачем < 200 ms в разі несправності
• Маркування CE
• Категорія перенапруги III відповідно до IEC 60664-1
• Опір ізоляції
  • > 500 МОм в 500 V постійний струм згідно з IEC 60255-5
  • > 500 МОм в 500 V постійний струм згідно з IEC 60664-1
• [Ui] номінальна напруга ізоляції 400 В відповідно до IEC 60664-1
• Частота 50/60 Hz +/- 10 %
• Робоче положення без Будь-яке положення
• Приєднання Гвинтові затиски 1 x 0,5...1 x 4 мм2 - AWG 20...AWG 11, жорсткий кабель кабель без наконечника
• Гвинтові затискачі 2 x 0.5...2 x 2.5 мм2 - AWG 20...AWG 14, жорсткий кабель кабель без наконечника
• Гвинтові затиски 1 x 0,2...1 x 2,5 мм2 - AWG 24...AWG 12, гнучкий кабель з кабельним наконечником
• Гвинтові затискачі 2 x 0,2...2 x 1,5 мм2 - AWG 24...AWG 16, гнучкий кабель з кабельним наконечником
• Момент затягування 0.6...1 Н-м відповідно до IEC 60947-1
• Матеріал корпусу Самозатухаючий пластик
• Локальна індикація
  • Світлодіод зелений для харчування включено
  • Жовтий світлодіод для реле ON
  • Жовтий світлодіод для аварія
• Монтажна опора 35 мм симетрична DIN-рейка відповідно до EN/IEC 60715
• Електрична зносостійкість 100000 цикли
• Механічна зносостійкість <= 30000000 цикли
• Робоча частота <= 360 операцій/годину під повна навантаження
• Категорія застосування
  • AC-12 відповідно до IEC 60947-5-1
  • AC-13 згідно з IEC 60947-5-1
  • AC-14 згідно з IEC 60947-5-1
  • AC-15 відповідно до IEC 60947-5-1
  • DC-12 відповідно до IEC 60947-5-1
  • DC-13 згідно з IEC 60947-5-1
• Дані щодо безпеки та надійності
  • B10d = 360000
  • MTTFd = 399.5 років
• Ширина 35 мм
• Маса продукту 0.13 кг

Умови експлуатації

• Електромагнітна сумісність Стандартне випромінювання для промислової середовища у відповідності з EN/IEC 61000-6-4
• Стандартн. випромінювання для житлових, комерційних і невеликих промислових приміщень
• відповідно до EN/IEC 61000-6-3
• Стійкість до промислової середовищі у відповідності з EN/IEC 61000-6-2
• Стандарти EN/МЕК 60255-1
• Сертифікація продукту
  • GOST
  • CSA
  • GL
  • C-Tick
  • UL
• Директиви
• 73/23/ЄЕС — директива про низьковольтне устаткування
• 89/336/EEC - электромагнетическое відповідність
• Температура навколишнього середовища при зберіганні -40... + 70 °C
• Робоча температура навколишнього середовища -20...50 °C
• Відносна вологість 95 % до 55 °C згідно з IEC 60068-2-30
• Вібростійкість
  • 0,35 мм (f = 5...57.6 Гц) відповідно до IEC 60068-2-6
  • 1 gn (f = 57.6...150 Гц) відповідно до IEC 60255-21-1
• Ударостійкість 15 gn для 11 мс згідно з IEC 60255-21-1
• Ступінь захисту
  • IP30 (корпус) відповідно до IEC 60529
  • IP IP20 (затискачі) відповідно до IEC 60529
  • Ступінь забруднення 3 згідно з IEC 60664-1
• Напруга випробування ізоляції 2 кВ 1 хв. змінний струм 50 Гц
• Імпульс напруги без поглинання потужності 4 кВ
