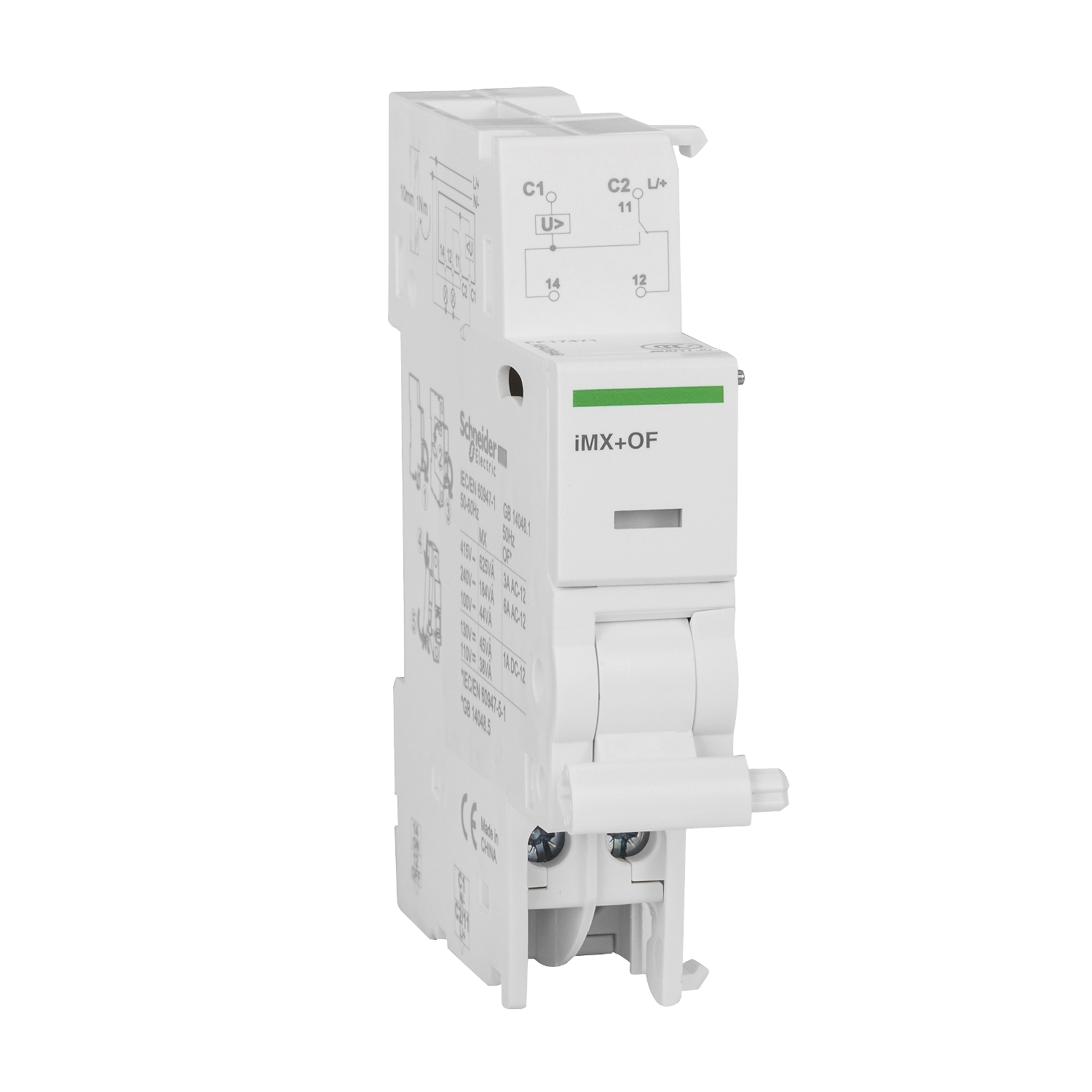

Розчіплювач iMX+OF 100-415В Acti 9 Schneider Electric A9A26946

Технічні характеристики A9A26946 iMX+OF Розчіплювач 100-415В АС

Основні характеристики

• Продуктова серія Acti 9

Тип пристрою або його аксесуарів

• Незалежний розчіплювач з ОЗ контактом

Коротка назва пристрою

• IMX+OF

Склад сигнальних контактів

• 1 вивідне реле з НЗ/АЛЕ контактами

[Icw] номінальний короткочасно допустимий струм

• AC-12 : 3 415 V змінний струм - 50 Гц
• AC-12 : 6 А в 100 V змінний струм - 50 Гц
• AC-12 : 6 А 230 В змінний струм - 50 Гц
• DC-12 : 1 А в 110 В постійний струм
• DC-12 : 1 А в 130 V постійний струм

Напруга ланцюга управління

• 100...415 В пер. струм 50/60 Hz
• 110...130 V пост. струм

Крок 9 мм

• 2

Сумісність виробів

• IC60
• ARA
• IDPN Vigi
• RCA
• Одинична клема IID M10 шини
• Подвійна клема

Додаткові характеристики

Сумісність серій продукту

• Acti 9: Acti 9 iDPN (China version)
• Acti 9: Acti 9 iDPN Vigi
• Acti 9: Acti 9 iC40
• Acti 9: Acti 9 iC65
• Acti 9: Acti 9 ARA
• Acti 9: Acti 9 iID
• Acti 9: Acti 9 iSW-NA
• Acti 9: Acti 9 RCA
• Acti 9: Acti 9 iC60 (double terminals miniature circuit breaker)

Локальна індикація

• Індикатор дії

Виконання вимикача

• Замикається

Монтажна опора

• DIN-рейка

Ширина

• 18 мм

Колір

• Білий

Приєднання

• Зажим клемний 1 кабель (-і) 6 мм2 жорсткий
• Зажим клемний 2 кабель (-і) 2,5 мм2 жорсткий
• Зажим клемний 1 кабель (-і) 4 мм2 гнучкий
• Зажим клемний 2 кабель (-і) 2,5 мм2 гнучкий з кабельним наконечник кабельний наконечник

Момент затяжки

• 1 Н-м

Умови експлуатації

• Стандарти EN/IEC 60947-5-1
• Підготовка до роботи в тропічних умовах 2 згідно з EN/IEC 60947-5-1
• Відносна вологість 95 % до 55 °C
• Робоча температура навколишнього середовища -25...50 °C
• Температура навколишнього середовища при зберіганні -40...85 °C

Період Термін гарантії на дане обладнання становить 18 місяців з дня введення його в експлуатацію, що підтверджується відповідним документом, але не більше 24 місяців з дати поставки
