Ступінь захисту - Технічне керівництво

(За матеріалами mennekes.co.uk щодо силових роз'ємів)

При правильній установці розетки і роз'єми повинні забезпечувати ступінь захисту, яка визначається номіналом, незалежно від того, вилка вставлена чи ні. Тип захисту для штекерів і входів застосовується тільки в тому випадку, якщо вони знаходяться в контакті з відповідною деталлю роз'єму або з фіксованою кришкою, якщо застосовно.

• Вилки і розетки CEE повинні бути IP 44 або IP 67. Вилки і розетки CEE з номінальним струмом 100/125 A повинні бути IP 67.
• 100/125 Гнізда, які прикріплені до корпусу або утворюють конструктивну одиницю з корпусом, можуть мати ступінь захисту IP 44.
• Для розеток IP 67 в якості стандарту була прийнята байонетна система, щоб спростити їх використання, особливо у важких умовах роботи.
• IP 44 або IP 67 вказані на приладах.

Типи захисту IP для корпусів відповідно до IEC 60529, EN 60529, IEC 60529 (VDE 0470 частина 1).

Повідомлення про використання мобільних розподільних коробок

При використанні розеток SCHUKO® враховуйте, що завдяки конструкції ступінь захисту досягається тільки при закритій кришці. У іншому випадку потрапляння води в зону контакту з землею може бути припинено (див. DIN VDE 0620-1 і DIN 49440 та ін).

Типи захисту IP для корпусів відповідно до IEC 60529, EN 60529, IEC 60529 (VDE 0470 частина 1)

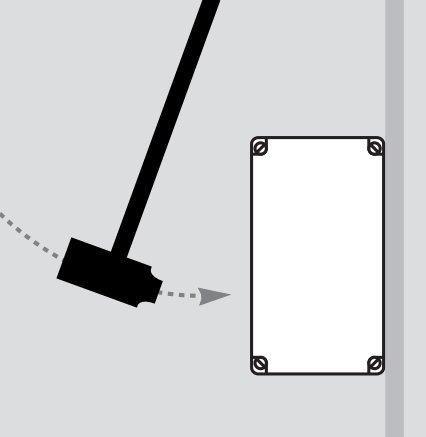

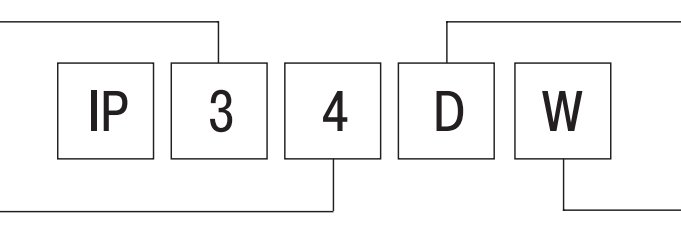

Захист низьковольтного обладнання Low and Extra-Low voltage (Низьке і наднизька напруга) За матеріалами Каталока Schneider Electric: PratiKa, Industrial plugs and sockets, Catalogue 2012   Ступінь захисту Стандарт класифікує і кодифікує велика кількість зовнішніх впливів, яким може піддаватися електрична система: наявність води, твердих предметів, ризик ударів, вібрації, наявності їдких речовин і т. д. Ці ситуації можуть впливати на електричні компоненти з перемінною інтенсивністю в залежності від характеристик системи: наприклад, присутність води може бути або падінням кількох крапель води, або повним зануренням. Ступінь захисту IP Стандарт МЕК 60529 (EN 60529) за допомогою коду IP (від абревіатури IP: Ingress Protection Rating) вказує ступінь захисту електричних пристроїв від доступу до частин, що перебувають під напругою, і від проникнення води і сторонніх твердих предметів. Цей стандарт не розглядає захист від ризику вибуху або таких зовнішніх умов, як вологість, їдкі пари, цвіль або комахи. УВАГА! Не варто плутати розглядається характеристику з іншого широко використовуваної характеристикою:IP (англ. Internet Protocol — міжмережний протокол), IP-адреса — ідентифікатор вузла комп'ютерної мережі, IPsec (англ. IP Security) — набір протоколів для забезпечення захисту даних, IP (регістр процесора) ip (утиліта Unix), IP (англ. Intellectual property) — інтелектуальна власність, IP-cores (IP-ядра), IP-блоки (IP — англ. intellectual property). Код IP складається з двох цифр і може бути розширений додаванням літери, якщо захист від дотику до струмоведучих частин більше, ніж показано першою цифрою. Інша додаткова буква демонструє додаткову інформацію щодо захисту матеріалу. ЗАУВАЖЕННЯ: Ступінь захисту IP завжди повинна читатися цифра за цифрою, а не в цілому. Наприклад, корпус зі ступенем захисту IP31 підходить для середовища, яка вимагає, принаймні, ступінь захисту IP21. У цьому випадку пристрій зі ступенем захисту IP30 не може бути використано. Враховуючи той факт, що присутність води на пристроях (панелях) у будь-якому випадку чинить негативний вплив (інфільтрація, корозія тощо), Рекомендується, щоб всі пристрої, встановлені поза приміщеннями, були оснащені захисним дахом і, можливо, бічними екранами. Ступінь захисту, зазначена виробником, в цілому застосовна до умов, зазначених у каталозі. Однак, тільки адекватна збірка, установка і обслуговування гарантують початкову ступінь захисту. В таблиці вказані критерії класифікації коду IP: Ступінь захисту IP відповідно до ГОСТ 14254/36 (МЭК529). Перша цифра в коді: захист від проникнення зовнішніх об'єктів і доступу до струмоведучих частин:   Значення I 1 2 3 4 5 6 Захист від проникнення твердих речовин Тверді предмети розміром більше 50 мм Тверді предмети розміром більше ніж 12,5 мм Тверді предмети розміром більше 2,5 мм Тверді предмети розміром більше 1,0 мм Шкідливий кількість пилу Повний захист від пилу Способи тестування Контрольний розмір ∅ 50 мм Контрольний розмір ∅ 12,5 мм Контрольний розмір ∅ 2,5 мм Контрольний розмір ∅ 1 мм Пил тальку Пил тальку Захист від прямого контакту Кисть Палець Викрутка Провід Способи тестування Розміри ∅ 50 мм Розміри ∅ 12,5 мм Розміри ∅ 2,5 мм Розміри ∅ 1 мм   Друга цифра в коді: захист від проникнення води Значення P 1 2 3 4 5 6 7 8 Захист від негативного впливу води Краплі води, падаючої води вертикально Краплі води, падаючої води з відхиленням від вертикалі 15про Дощ Бризки Струмені води Сильні струмені води Тимчасове занурення Тривале занурення Способи тестування За угодою між виробляй-телем і споживачем, але більш ніж у 7 п.   Опціональні літери Перша додаткова буква* Значення A B C D Захист від прямого контакту Кисть Палець Викрутка Провід Способи тестування   Використовується за умови, якщо: 6 ефективний захист від доступу до струмоведучих частин більше, ніж та, що вказана у першій цифрі IP; 6 позначена тільки захист від доступу до струмоведучих частин і перша цифра в коді IP замінюється на Х. Друга додана літера Додаткова інформація для захисту матеріалу H Високовольтні пристрої M Протестовано на несприятливий вплив води при роботі рухомих частин пристрою S Протестовано на несприятливий вплив води при відключенні рухомих частин пристрою W Розроблено для використання в специфічних атмосферних умовах, забезпечені додаткові заходи і процедури захисту Приклад застосування розширеного IP/коду       Захист від попадання твердих часток розміром більше 2,5 мм Захист від попадання проводів     Захист від бризок Підходить для використання в специфічних атмосферних умовах   Ступінь захисту від механічних впливів IK (ІК) Стандарт EN 62262 визначає ступінь захисту від механічних впливів, позначених буквами IK, за якими слідує число. У наступній таблиці наведено значення удару в джоулях, відповідні кожному коду. Ступінь захисту від механічного впливу IK у відповідності зі стандартом EN50102   Код IK Енергія удару (Дж) Код IK Енергія удару (Дж) 00 Відсутність захисту     01 0.15 06 1 02 0.2 07 2 03 0.35 08 5 04 0.5 09 10 05 0.7 10 20       Нагадаємо, що інтернет-портал ELMAR компанії АСТ-Світлотехніка, яка є офіційним партнером таких всесвітньо відомих електротехнічних компаній, як: LAPP KABEL, Philips, Osram-Ledvance, Legrand, ABB, Schneider Electric і ін Купуючи продукцію під цими брендами, АСТ-Світлотехніка гарантує, що покупець захищений від покупки фальсифікату і скориставшись нашими послугами, буде володарем виключно автентичного електротехнічного продукту. Замовити і купити кабель, провід, світлодіодні лампи, у тому числі і світлодіодні філаментні лампи, а також лід-світильники, низьковольтне обладнання та іншу продукцію можна за телефонами: (044)593-9818 або +38 (097) 439-6335
