Схеми підключення вимикачів і розеток Британський Стандарт
27/03/2019
Концепція в кожній деталі
На протязі більше 130 років продукти АВВ відображали зростання і розвиток змін у технології електромонтажу. Якість і надійність продукції АВВ завжди був першим пріоритетом компанії. Наявність концепції в кожної деталі було, є і завжди буде секрет успіху.
ABB електроустановочні вироби (Electrical Wiring Accessories - EWA)
Ґрунтуючись на великому досвіді, науково-дослідних і виробничих знаннях Busch-Jaeger Німеччина, ця нова концепція серії bs спеціально розроблена для британських стандартних ринків, пропонуючи широкий асортимент продукції з усіма видами продуктів від вимикачів і розеток до електронних виробів, таких як диммери, детектори руху і продукти EIB / KNX.
Вимикачі і розетки серії БС (concept bs)
АББ вперше почала виробництво і розробку EWA у Німеччині понад 130 років тому. У 1879 році Ханс-Курт Йегер разом зі своїм братом Георгом заснував завод по виробництву металовиробів в Люденшайде, Німеччина, який згодом став лідером ринку електроустановочних виробів в Німеччині під торговою маркою Busch-Jaeger Elektro. У 1969 році Busch-Jaeger став частиною BBC (сьогодні група ABB), продаючи більше 5700 видів продукції в країни по всьому світу. Грунтуючись на цій історії, АББ в даний час виробляє продукцію EWA на більш ніж 10 заводах, займаючи лідируючі позиції на багатьох ринках по всьому світу.
Враховуючи популярність продукції АВВ в Україні анітрохи не дивно, що, хоч і дуже рідко, але навіть британський стандарт з'являється в домоволодіннях українців. Для правильного підключення і комутації електричної інсталяції, яка виготовлена в Німеччині, але у відповідності з британськими стандартами, наводимо найбільш запитувані електричні схеми включення вимикачів і розеток по британському стандарту. Прості схеми включення вимикачів збігаються з європейськими стандартами, решта треба подивитися.
Можна навіть знайти 10 відмінностей від європейських стандартів
Схеми підключення
 |
 |
|

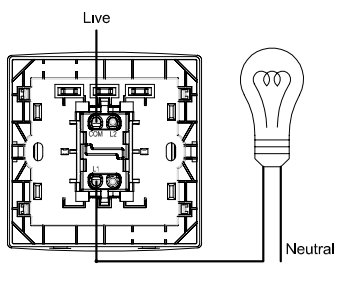

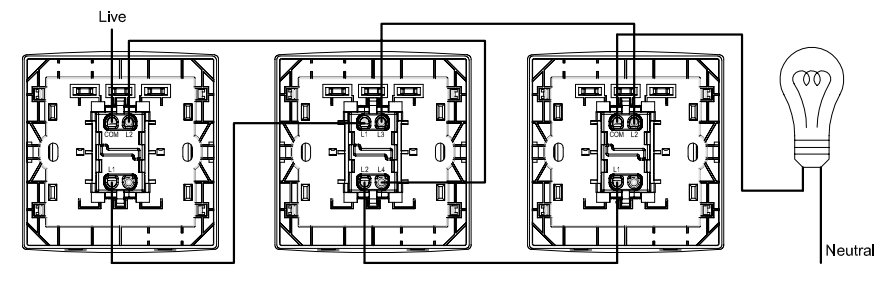

| Схема підключення: 1 група 1-сторонній перемикач |
|
|
 |
 |
|
|

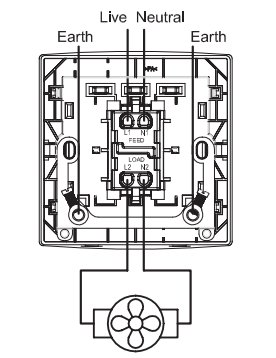

Схема підключення: Двополюсний 1-позиційний перемикач | |
 |
 |
|

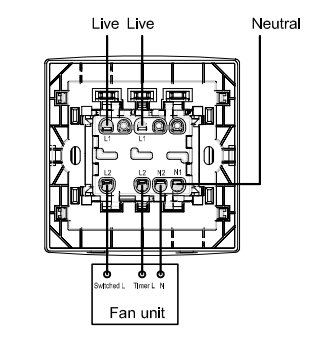

| Схема підключення: Вимикач вентилятора | Схема підключення: Розетка BS з 1 гніздом | |
 |
 |
|

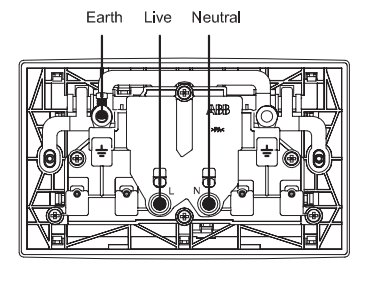

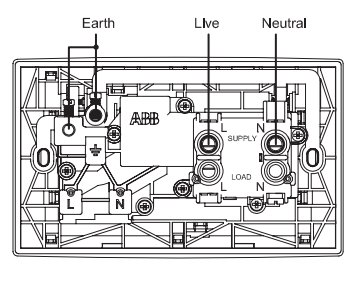

| Схема підключення: Розетка BS з гніздами 2 | Схема підключення: 45A DP перемикач і 13A перемикається розетка з неоном | |
 |
 |
|

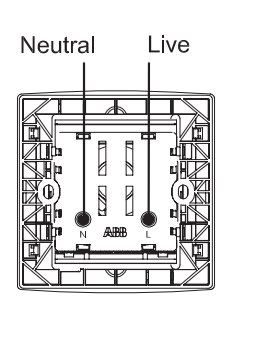

| Схема підключення: Блок з запобіжниками | Схема підключення: Нічний світ | |
 |
||

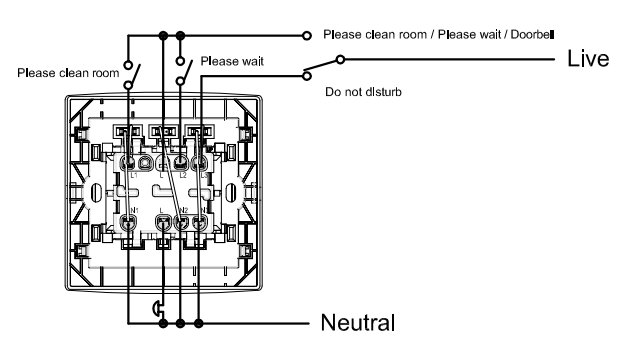

| Схема підключення: Звонковый вимикач з маркуванням та індикатором | ||
 |
 |
|

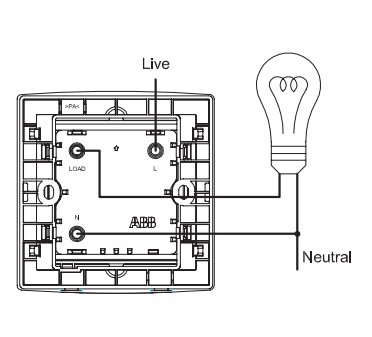

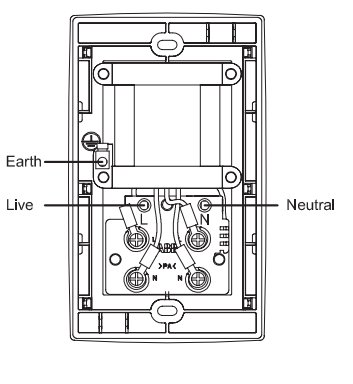

| Схема підключення: Перемикач карти | Схема підключення: Розетка для бритви | |
 |
 |
|

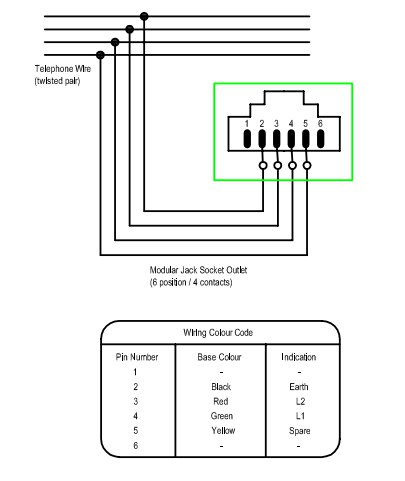

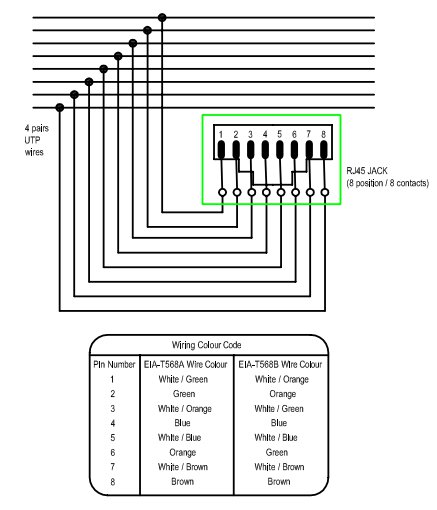

| Схема підключення: Телефонна розетка - RJ11 | Схема підключення: Комп'ютерна розетка - RJ45 | |
 |
 |
|

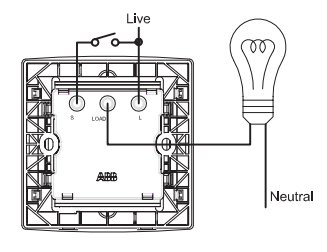

| Схема підключення: Телефонна розетка - BT | Схема підключення: Сенсорний вимикач | |
 |
 |
|

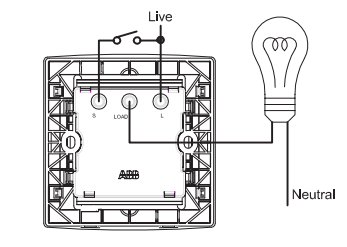

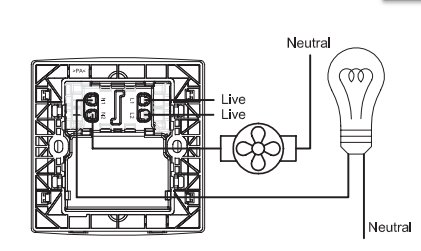

| Схема підключення: Перемикач керування звуком і світлом | Схема підключення: Таймер зворотного відліку, 1 команда 1 спосіб | |
 |
||

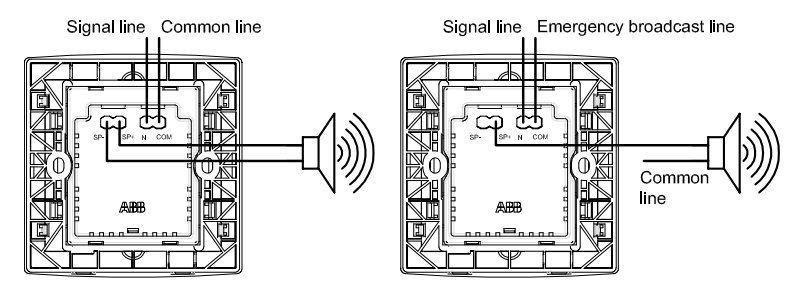

| Схема підключення: Регулятор гучності | ||
 |
 |
|

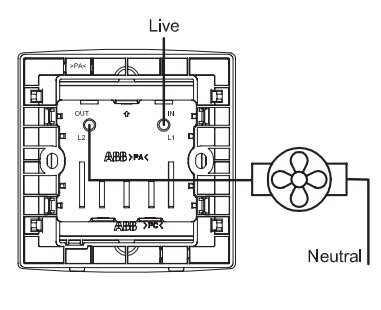

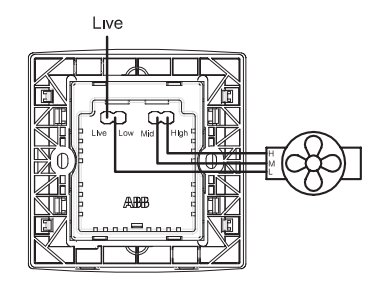

| Схема підключення: 4-х ступінчастий поворотний перемикач | Схема підключення: Контролер вентилятора | |
 |
 |
|

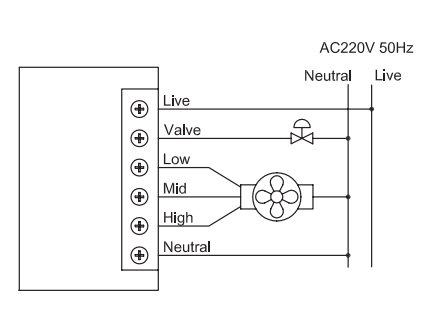

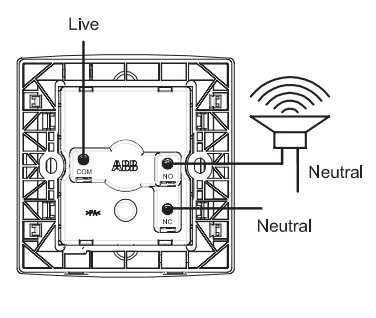

| Схема підключення: Аварійний вимикач | Схема підключення: Контролер термостата з дисплеєм, 2-х трубна система | |
 |
||
|

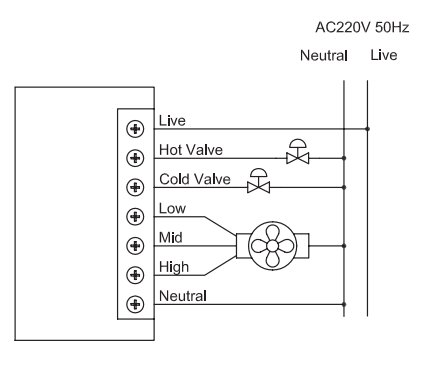

Схема підключення: Контролер термостата з дисплеєм, 4-х трубна система
|
||
