МОБІЛЬНА ДОК-СТАНЦІЯ, 10 А, 1-ФАЗНИЙ РЕЖИМ 2 ЗАРЯДНИЙ ПРИСТРІЙ
01/05/2023
МОБІЛЬНА ДОК-СТАНЦІЯ від LAPP - це мобільний зарядний пристрій спеціально розроблений для зарядки "в русі". Підключений до стандартної побутової розетки, він дозволяє легко та безпечно заряджати електричні та гібридні автомобілі у будь-якому місці. Існуючий зарядний кабель режиму 3 тип 2 легко підключається між автомобілем та MOBILITY DOCK, який потім підключається до мережі. Крім фактичного процесу заряджання, MOBILITY DOCK має ряд функцій захисту, включаючи суттєвий контроль перевантаження за струмом та перевищенням температури, а також захист користувача.
КОРОТКИЙ ОГЛЯД ПЕРЕВАГ
• Мобільний зарядний пристрій для використання зі стандартною побутовою розеткою.
• 100% зручний та інтуїтивно зрозумілий
• Компактний дизайн та ергономічність, простота у користуванні
• Економія місця у багажнику
• Процес заряджання починається автоматично за запитом автомобіля
• Відповідає всім вимогам стандарту на продукцію IEC62752.
• Ступінь захисту IP44

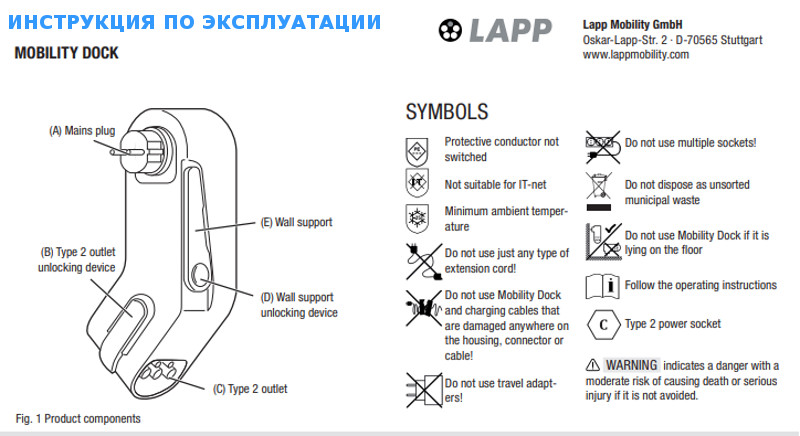

На схемі: Назва функціональних елементів MOBILITY DOCK та умовні позначення. За матеріалами OPERATING INSTRUCTIONS MOBILITY DOCK
На фото: Мобільний зарядний пристрій для електромобіля та електрокара MOBILITY DOCK від звичайної розетки із заземленням. За матеріалами Каталог LAPP MOBILITY DOCK
ТЕХНІЧНА ІНФОРМАЦІЯ
• Режим заряджання Mode 2 відповідно до IEC 61851
• Пристрій керування та захисту кабелю відповідно до IEC 62752.
• Відповідає стандартам CE – відповідає всім положенням стандартів, що застосовуються.
• Роз'єм живлення типу E/F (зарядний струм 10 А, 1 фаза)
• Гніздо для зарядного кабелю режиму 3 (IEC 62196)
• Клас захисту IP44 (підключений IP44)
• Потужність заряджання до 2,3 кВт, автоматичне регулювання
• Вага 750 г
• Розміри (В x Ш x Г): 255 мм x 135 мм x 105 мм
• Температура довкілля від -25 °C до +45 °C
ВКЛЮЧЕНО У ПОСТАЧАННЯ
• Зарядний пристрій із роз'ємом типу 2 та силовим роз'ємом типу E/F, включаючи кришку
• Інструкції з експлуатації ОСНОВНІ ХАРАКТЕРИСТИКИ
• Опора на корпусі висувається за допомогою кнопки опори на стіні
• Просте від'єднання зарядного кабелю після завершення заряджання за допомогою важеля розблокування
• Використовуйте із зарядним кабелем режиму 3, що вже є в автомобілі.
• Гіроскопічний датчик у корпусі для контролю положення
• Світлодіодний дисплей у корпусі
ФУНКЦІЇ БЕЗПЕКИ
• Самоперевірка під час запуску
• Виявлення залишкового струму (DC) – забезпечує ефективний захист від КЗ по постійному струму, тому вищестоящі ПЗВ типу A не стають сліпими.
• Виявлення залишкового струму (АС) – негайне відключення у разі потенційно фатальної несправності змінного струму.
• Контроль заряду автомобіля
• Безперервне захисне заземлення
• Контроль реле
• Виявлення перевантаження струмом
• Виявлення підвищеної та зниженої напруги
• IC-CPD та роз'єм живлення - Безпечна зарядка завдяки вимкненню та регулюванню зарядної ємності у разі перегріву.
• Ступінь захисту IP44 (зарядний пристрій), IP44 (роз'єм/муфта)
• Без галогену
• Вогнестійкий
• Маслостійкий
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ
• Зарядна потужність до 2,3 кВт
• Номінальна напруга 230В
• Номінальний струм 10 А, 1 фаза
• Частота 50 Гц
• Пристрій захисного відключення (ПЗВ) ≤ 30 мА змінного струму, ≤ 6 мА постійного струму

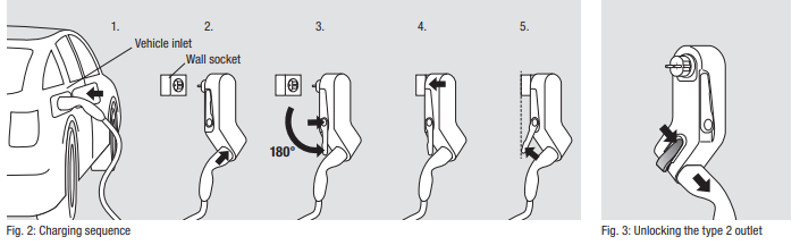

На схемі: Послідовність дій із MOBILITY DOCK для підключення електромобіля. За матеріалами OPERATING INSTRUCTIONS MOBILITY DOCK
ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ МОБІЛЬНИЙ ДОК - MOBILITY DOCK
ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗПЕКИ
Перед використанням цього продукту прочитайте всі інструкції! Збережіть вказівки для подальшого використання.
ПОПЕРЕДЖЕННЯ НЕБЕЗПЕКА ПОЖЕЖИ АБО УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ
Неякісна розетка може призвести до ураження електричним струмом та/або спалаху.
• Mobility Dock можна використовувати лише від розетки, що підходить для цього. З'єднання має відповідати застосовним національним нормам та стандартам.
• Mobility Dock можна використовувати лише у правильно заземлених мережах.
• Самостійне заряджання дозволяється лише від перевіреної електриком промислової або побутової розетки.
• Неконтрольована зарядка від побутової розетки, яка не перевірена електриком, може призвести до пожежі в будинку.
• Сторонні особи, особливо діти, не повинні мати доступу до зарядного кабелю або транспортного засобу під час заряджання без нагляду.
ПОПЕРЕДЖЕННЯ НЕБЕЗПЕКА ВИБУХУ
Mobility Dock може генерувати іскри, які можуть спалахнути гази та пил.
• Не використовуйте Mobility Dock у приміщеннях із підвищеним ризиком вибуху.
ПОПЕРЕДЖЕННЯ НЕБЕЗПЕКА УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ, КОРОТКОГО Замикання, ПОЖЕЖИ, ВИБУХУ
Використання пошкодженого зарядного кабелю, несправної або несправної вилки/муфти або несправної або несправної мобільної док-станції, а також неправильне використання або недотримання інструкцій з техніки безпеки можуть призвести до короткого замикання, ураження електричним струмом, опіків, вибуху або пожежі.
• Перевірте візуально всі компоненти на наявність пошкоджень. Не використовуйте пошкоджені компоненти!
• Підключайте Mobility Dock тільки до правильно підключених неушкоджених настінних розеток, які були встановлені та перевірені кваліфікованим електриком.
• Перед використанням перевірте роз'єми та мобільну док-станцію на наявність видимих пошкоджень (тріщини, зламані деталі) та бруду. Не використовуйте кабелі з пошкодженими вилками або брудним корпусом.
• Не відкривайте Mobility Dock. У корпусі може статися розряд небезпечної напруги, що може призвести до ураження електричним струмом або смерті.
• Забороняється проводити ремонт або модифікацію док-станції Mobility Dock (наприклад, заміну вилки).
• Ніколи не занурюйте Mobility Dock та аксесуари у воду.
• Тримайте Mobility Dock далеко від джерел пилу та хімічних викидів (наприклад, масляного туману, диму при пайці, хімічних парів).
• Не кидайте Mobility Dock.
• Уникайте сильного вигину або скручування кабелю.
• Уникайте сильного розтягування кабелю.
• Якщо підключений Mobility Dock або мережна розетка пошкоджені: Заблокуйте небезпечну зону, вимкніть живлення на запобіжнику та лише потім відключайте. Проконсультуйтеся з кваліфікованим електриком щодо подальших дій.
ПОПЕРЕДЖЕННЯ НЕБЕЗПЕКА ПОЖЕЖИ АБО УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ
Неправильне використання Mobility Dock може призвести до ураження електричним струмом.
• Не торкайтеся контактів штекерних з'єднань.
• Не вставляйте предмети в штекерні з'єднання.
• Захистіть всі контакти від вологи.
• Використовуйте док-станцію Mobility Dock лише у вертикальному положенні та спираючись на настінну розетку, щоб не тягнути за настінну розетку (див. мал. 2). Важкі вантажі можуть пошкодити Mobility Dock та/або розетку.
• Не підключайте Mobility Dock до розетки, доки вилка для заряджання не увійде до розетки типу 2 (C). В іншому випадку настінна розетка може бути пошкоджена.
• Не використовуйте Mobility Dock не за призначенням (наприклад, не використовуйте його з розетками, розташованими близько до землі).
ПРИЗНАЧЕННЯ
Mobility Dock – це аварійний зарядний пристрій Mode 2 для періодичного портативного використання. Постійне використання лише у безпечному, нерухомому та вертикальному положенні. Експлуатація лише з механічно та електрично відповідними настінними розетками (див. рис. 2, крок 5)!
ЕКСПЛУАТАЦІЯ
Заряджання
1. Вставте автомобільну муфту у впускний отвір автомобіля.
2. Вставте зарядний штекер у розетку типу 2 (C) до клацання (B).
3. Розблокуйте настінну опору (E) за допомогою ручки (D) і відкиньте її в напрямку, вказаному стрілкою, до упору.
4. Вставте вилку шнура живлення (A) у відповідну стінну розетку так, щоб корпус звисав донизу. Mobility Dock виконає самоперевірку.
5. Повертайте настінну опору, доки Mobility Dock не підтримуватиметься у вертикальному положенні.
ПОПЕРЕДЖЕННЯ. Якщо Mobility Dock не підтримується, існує ризик спалаху через пошкодження гнізда. Використовуйте Mobility Dock лише в тому випадку, якщо довжина настінної опори є достатньою для його підтримки!
6. Mobility Dock зв'язується з транспортним засобом та знімає заряд.
Завершити зарядку
1. Завершіть зарядку в автомобілі (світлодіод постійно горить зеленим)
ПОПЕРЕДЖЕННЯ Небезпека ураження електричним струмом та пожежі. Заряджання має бути завершено до вимкнення Mobility Dock!
2. Від'єднайте Mobility Dock (A) від настінної розетки.
3. Розблокуйте (D) настінну опору (E) та приведіть її у вихідне положення.
4. За потреби розблокуйте зарядний штекер помаранчевим важелем (B) та від'єднайте його.
(Див. рис. 3)
5. Від'єднайте автомобільну муфту від автомобіля.
6. Надійно покладіть Mobility Dock та кабель у багажнику (див. «Транспортування та зберігання»).ДИСПЛЕЙ СТАНУ
Послідовність світлодіодів Стан системи – постійно не горить не в розетці постійно горить зеленим Самотестування в нормі - Транспортний засіб підключено - Режим очікування Зелений Блимає Зарядка Блимає синім Зменшена зарядка (напр., при високій температурі)
жовтий/зелений Блимає Транспортний засіб підключено *)
ДИСПЛЕЙ СТАНУ ПОПЕРЕДЖЕННЯ
Жовтий Блимає Зарядка *) ДИСПЛЕЙ СТАНУ ПОПЕРЕДЖЕННЯ постійно горить білим Самотестування в нормі - Автомобіль не підключений: Спочатку від'єднайте Mobility Dock від розетки та підключіть до автомобіля Білий миготливий
*) ВІДВІТНЯ СТАНУ ПОПЕРЕДЖЕННЯ
Самотестування в нормі - Автомобіль не підключений: від'єднайте Mobility Dock від розетки і спочатку підключіть до автомобіля червоний постійно горить мережі на 10 секунд, усуньте несправність та знову підключіть його. Якщо Mobility Dock лежить на землі, існує ризик ураження електричним струмом через проникнення рідин та пошкодження корпусу через наїзд!
ТЕХНІЧНІ ДАНІ
Потужність заряджання 2,3 кВт
Діапазон номінальної напруги 230 В змінного струму
Номінальний струм 10 А*)
Частота 50 Гц
Автомат захисного відключення (ПЗВ) 30 мА змінного струму 6 мА постійного струму
Клас захисту I
Робоча температура від -25 °C до +45 °C
Температура зберігання від -40 °C до +85 °C
Ступінь захисту IP IP44
Може бути підключений до CEE 7/3 тип F
*) Тільки для Франції та Фінляндії: якщо цикл заряджання може перевищувати 2 години, макс. номінальний струм, який має бути встановлений на транспортному засобі, становить 8 А.
ТРАНСПОРТУВАННЯ ТА ЗБЕРІГАННЯ
ПОПЕРЕДЖЕННЯ Незакріплена, недостатньо закріплена або збережена неналежним чином мобільна док-станція може сковзнути при гальмуванні або зміні напрямку або травмувати пасажирів у разі аварії.
• Ніколи не перевозіть Mobility Dock у незакріпленому вигляді.
• Ніколи не перевозіть Mobility Dock у салоні (наприклад, на сидіннях або перед ними).
Бруд, волога та пошкодження Mobility Dock загрожують безпечній експлуатації. Ризик серйозних чи смертельних травм внаслідок ураження електричним струмом чи пожежі.
• Зберігайте Mobility Dock у сухому, чистому та захищеному від пари хімікатів, тобто. у багажнику.
• Обережно зберігайте Mobility Dock, щоб корпус та мережний штекер (A) були захищені від пошкоджень під час транспортування.
ОБСЛУГОВУВАННЯ ТА ДОГЛЯД
Перед очищенням вимкніть Mobility Dock від автомобіля та мережі. Чистити лише злегка вологою тканиною. Не використовуйте агресивні засоби для чищення.
УТИЛІЗАЦІЯ
Логотип перекресленого бака для сміття вимагає роздільного збору відходів електричного та електронного обладнання (WEEE). Таке обладнання може містити небезпечні та небезпечні речовини. Ці інструменти повинні бути повернені до призначеного пункту збору для переробки WEEE і не повинні утилізуватися разом із несортованими побутовими відходами. Тим самим ви допоможете зберегти ресурси та захистити довкілля. Зв'яжіться з місцевою владою для отримання додаткової інформації.
