Кабель силовой – типы и виды

У першій частині статті «Кабель силовий – тонкі грані розходження» було розказано про призначення та конструкції кабелю силового. У цій статті ми продовжимо розповідь про різновиди силового кабелю та його особливості. Для більш глибокого та детального ознайомлення з характеристиками силових кабелів рекомендуємо звернутися до професійного першоджерела «Електричні кабелі, проводи й шнури: Довідник», Автори: Н. В. Білорусів, А. Е. Саакян, А. В. Яковлєва, який легко доступний в інтернеті.

ЧАСТИНА 2

23 травня 2018 року

р. Київ, Україна

Типи і види силових кабелів

Силовий кабель виготовляють для різних умов експлуатації і способу прокладки. В залежності від тих умов, які позначені в технічному завданні або проекті замовник купує той чи інший тип кабелю. Як вже описувалося в Частину 1, силовий кабель може мати монолітну або многопроволочную токоведущую жилу з міді або алюмінію. При цьому, ізоляція жив і ізоляційна оболонка можуть бути виготовлена з різних ізоляційних матеріалів: пластик, гума або каучук, силіконова гума на основі кремнійорганічного компаунда (полімерних сполук), зшитий поліетилен і деякі інші. Зупинимося лише на найбільш поширених і часто використовувані види кабелю силового.

Силовий кабель в ПВХ оболонці і ПВХ ізоляції жил

Найпоширенішою і широко використовується в енергетиці і транспортування електрики в промисловості, комерційному та житловому будівництві є силовий кабель в ПВХ оболонці і ПВХ ізоляції жил. Така популярність випливає з легкої доступності, відносну дешевизну і простоту у виробництві ізоляційних кабельних пластикатов на основі полівінілхлориду. Цей ізоляційний матеріал є практично діелектриком, і не проводить струм, не горить, не підтримує горіння, пластичний, легкоплавок. Детальніше про властивості ПВХ можна прочитати в статті «Маслостійкість кабелю і ПВХ ізоляція».

Силовий АВВГ кабель живлення і ВВГ

АВВГ – силовий кабель живлення з алюмінієвої струмопровідною жилою в ізоляції ПВХ і ПВХ оболонці. Літера А на початку абревіатури позначає матеріал струмопровідної жили – Алюміній. Оболонка робиться чорного кольору, має УФ стабілізуючі складові, тобто стійка до впливу сонячного світла, води та інших шкідливих факторів навколишнього середовища. Для посилення властивостей негорючості в ізоляційний пластикат додають спеціальні вогнегасні добавки, які називають антипіренами. Залежно від придбаних додаткових негорючих властивостей біля абревіатури назви силового кабелю додаються літерні символи:

• АВВГ – силовий кабель;
• АВВГ нг – силовий кабель не підтримує горіння;
• АВВГ нгд або АВВГ нг-нд – силовий кабель не підтримує горіння, з низьким диму - виділенням;
• АВВГ нг-ls – силовий кабель не підтримує горіння, без галогенів

Ці ж принципи справедливі і для мідного силового кабелю, який має абревіатуру ВВГ. Зверніть увагу, що літера, що позначає матеріал жили мідь відсутній:

• ВВГ – простий мідний силовий кабель;
• ВВГ нг – мідний силовий кабельне підтримує горіння;
• ВВГ нгд або ВВГ нг-нд – мідний силовий кабель не підтримує горіння, з низьким димовиделеніе;
• ВВГ нг-ls – мідний силовий кабель не підтримує горіння, без галогенів

Для позначення конструкції жили силового кабелю можуть (і в принципі, повинні) додаватися літери:

• ОЖ - моножильное виконання, тобто з одного дроту, такий силовий кабель має клас гнучкості 1;
• МН або МЗ – багатодротяна структура, що використовується в силових кабелях перетином від 16 мм2, клас гнучкості в таких кабелях прийнято вважати 2;

Крім того, можуть застосовуватися такі літери:

• ОК – однодротяна кругла жила;
• МК – багатодротяна кругла жила;
• ОС – однодротяна секторна жила;
• МС – багатодротяна жила секторна

Ще одна невелика добавка. Якщо присутня літера П – форма кабелю плоска, при її відсутності – форма кабелю кругла, крім 2-х жильного, де форма завжди буде плоскою, тобто жили укладені паралельно один до одного.

Перетин кабелю і струмові навантаження

Кабель силовий типу АВВГ та його похідних модифікацій виробляють площею поперечного перерізу жив: 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70; 95; 120; 150; 185; 240 мм2.

Для мідного силового кабелю на один типорозмір більше: 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70; 95; 120; 150; 185; 240 мм2

Кількість жив у силовому кабелі АВВГ та ВВГ може бути 1; 2; 3; 4; 5.

Маркування містить назву силового кабелю, кількість жил і перетин: наприклад, кабель силовий ВВГ 4х240 мм2 – чотирижильний мідний силовий кабель з перерізом жив 240 мм2.

Зрозуміло, що чим вище або більше перетин кабелю, тим більше струму вона може пропустити, тим більше потужність можна підключити. Також це справедливо для напруги – для однофазного навантаження перетин жили повинно бути вище, ніж для такої ж навантаження 3-х фазної мережі. Це виходить з простої формули, яка нам відома ще зі школи: P=IxU, I=P/U. Так, як кількість струму проводиться через провідник обмежено його перетином, кабель підбирають відповідне перетин для певного навантаження. Проходячи по кабелю струм, виконує роботу, а частина енергії йде на подолання опору, що приводить до розігріву жили і кабелю в цілому.

Інше обмеження для кабелю – це температурний режим. Від температурного режиму залежить термін служби і безаварійність роботи кабельної лінії. ПВХ оболонка починає кристалізуватися при температурі 105оС, що призводить до її крихкості, утворення тріщин та іншим негативним ефектам. Нормальний або, як його називають – номінальний, температурний режим не повинен перевищувати 65-70оС.

Зрозуміло, що температурний режим для кабелю буде також залежати від умов прокладки, достатності вентиляції і відбору оточуючими матеріалами тепла від кабелю.

За матеріалами рекомендованого нами Довідника наведемо таблиці підбору перетин кабелю в гумовою або ПВХ (пластмасової) ізоляції залежно від струмового навантаження та його способу прокладки:

Таблиця 1. Допустимий тривалий струм для проводів з гумовою і полівінілхлоридною ізоляцією з мідними жилами

Таблиця 2. Допустимий тривалий струм для проводів з гумовою і полівінілхлоридною ізоляцією з алюмінієвими жилами

Варто додати, що силовий кабель випускається двох основних типів номінальної напруги: 0,6/1.0 і 0,38 кВ/0,6 кВ

Способи прокладки силових кабелів

Силовий кабель АВВГ та ВВГ може прогладываться:

• Всередині сухих і вологих приміщень;
• На відкритому просторі під впливом зовнішніх факторів навколишнього середовища;
• Прокладатися без захисту землі;

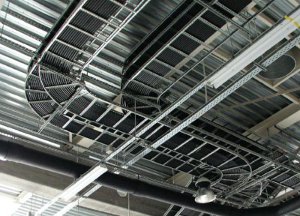

• Укладатися в лотки;

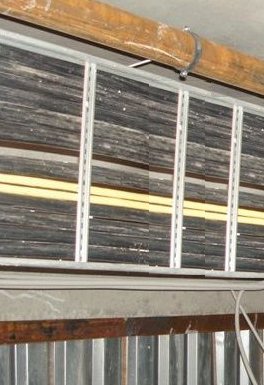

• Укладатися всередині стін в штробах;
• Укладатися за підвісними стелями і фальш - стінами;
• Протягиваться в металевих трубах і захисному металевому гофрованому рукаві;

До негативній стороні використання силового кабелю марок ВВГ і АВВГ можна віднести його суворість і труднощі в прокладці в обмеженому просторі. Розвести такий кабель особливо середніх і великих перерізів досить складно, адже клас гнучкості у нього 1, а для багатодротяних конструкції 2.

Альтернатива – силовий кабель і кабель універсального використання виробництва Lapp Kabel:

Продовження слідує
