Кабель силовий – тонкі грані відмінності

Кабель силовий застосовується повсюдно. Це і промислова передача та розподіл електрики, і аграрний сектор, і побутовий. Скрізь де є необхідність електроживлення, подача струму здійснюється за допомогою силового кабелю. Але чим відрізняється один силовий кабель від іншого – питання для спеціаліста зрозумілий, а для не дуже фахівців спробуємо пояснити тонкі грані відмінності.

ЧАСТИНА 1

18 травня 2018 року

Київ, Україна

Призначення, застосування та різновиди силових кабелів

Як електростанція є серцем системи вироблення електроенергії, так лінії електропередач - її артеріями. Система передачі може бути розділена на дві категорії:

1. Повітряна передача
2. Силовий кабель ізольований

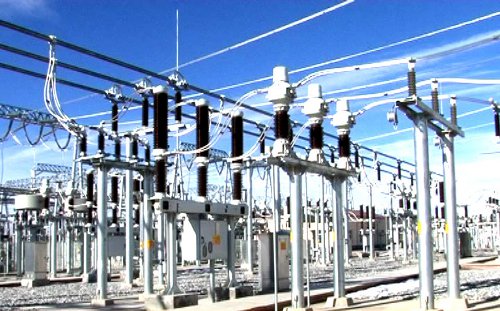

Таким чином, зрозуміло, що за призначенням силовий кабель відноситься до елемента передачі і перерозподілу електричної енергії між багатьма споживачами, які знаходяться в різних точках географічної карти. Чим більше відстань, тим важче передати струм через опір дроту, що проводить струм. Для усунення ефекту падіння напруги на великі відстані струм транспортують по лініях високої напруги. Ці лінії можуть бути також повітряними або підземними. У першому випадку використовується високовольтний голий провід. При прокладці в землі використовують високовольтний силовий ізольований кабель. Слід згадати, що висока напруга – це все, що більше 1000 Вольт, в той же час всі лінії, які мають напругу 1000 Вольт і менше називаються «середнє напруга».

Після передачі від електростанції, яка генерує електрику до точки розподілу за високовольтного кабелю, електрика надходить в понижуючий трансформатор, де напруга з високої знижується до середнього значення 380 Вольт.

Подальша передача і розподіл електроенергії виробляється по силовому кабелю підземним, повітряним, відкритим способом прокладки до місця її споживання, будь-то заводські верстати, фабричний конвеєри, офіси або житлові будинки. Все це проводиться за допомогою силового кабелю.

Таким чином, силовий кабель – кабель призначений для живлення споживачів і використовуються для передачі енергії з однієї точки в іншу.

Конструкція силового кабелю

Кабелю складаються з провідного матеріалу (мідь або алюміній) – струмопровідна жила (жили) і ізоляції. Кабель силовий харчування виготовляється узагальнено за такими технологіями:

1. Мідна або алюмінієва дріт
2. Скрутка
3. Внутрішня оболонка
4. Укладання
5. Ізоляція
6. Армування
7. Зовнішня оболонка

Така структура, в загальному, описує конструкцію силового кабелю.

Жила, яка проводить струм

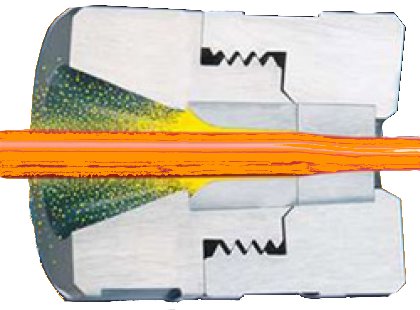

Мідна або алюмінієва 8 мм дріт, звана катанка, є початковим сировиною для виготовлення струмопровідної жили силових кабелів. Далі катанка простягається через спеціальні фільєри – витягується до потрібної товщини, до потрібного діаметру. Отримана заготовка надалі буде використана вже безпосередньо для жили чи буде надалі ще оброблятися – скручуватися одним пучком. У результаті вийде, як правило, мідна скрутка – кілька тонких дротів скручених одним пучком до необхідного загального перерізу.

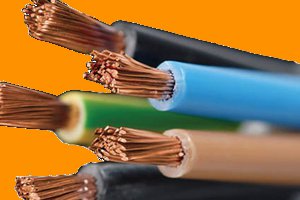

Таким чином, ми підійшли до того, що жила силового кабелю може складатися з одного дроту – монолітна жила, або з декількох дротів – гнучка багатодротяна жила. Це називається конструкцією струмопровідної жили кабелю або проводу. Кожен силовий кабель містить від однієї до декількох жил, які ізольовані друг від друга.

Ізоляція жил

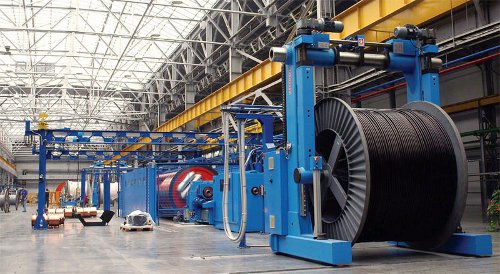

Ізоляція кожної жили силового кабелю проводиться окремо. Тобто мідна або алюмінієва заготівля простягається через екструдер і охолоджуючу ванну. В екструдер засипається ізоляційний пластикат, де він розплавляється до необхідного стану під впливом допустимої температури. Дріт, проходячи через екструдер «одягається» в ізоляцію з необхідною товщиною. Далі гарячий ізольований провід, який потім стане однією з багатьох жил силового кабелю, проходить процес затвердіння ізоляції, проходячи через ванну. Там же на шляху проходження проводу встановлюють спеціальний випробувальний прилад, який контролює ізоляційний покрив та його властивості. В кінці лінії провід, вже одягнений в ізоляцію і остиглий намотується на технологічний барабан, який потім подають на інший верстат для скручування жил.

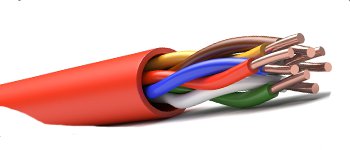

Силовий кабель багатожильний

Наступна процедура створення силового кабелю, вірніше ще поки тільки чергового елемента – це скручування. Ізольований дріт подається на спеціальну крутну машину. Скільки буде жил в кабелі – стільки дротів і подається. Дві – значить, це буде двожильний силовий кабель, три – трижильний, чотири – чотирижильний і т. д. Скручування жил здійснюється з певним кроком, що дозволяє в подальшому поліпшити гнучкість кабелю і стійкість до механічних навантажень. Також повивная скручування знижує електричні перешкоди. Для зручності жили підбираються різного кольору, але можуть бути всі однакового, наприклад, білого або чорного. Можуть робити силовий кабель з чорними або білими жилами, але одна може бути – жовто-зелена – це завжди означає провід заземлення. Інші кольори жив у силовому кабелі:

• Жовто-зелена – заземлення;
• Синя (блакитна) – нуль;
• Червона, чорна, коричнева – завжди фазний провід!

Ізоляційний покрив

Залишився останній етап для найпростішого виду силового кабелю – треба одягнути його в загальну ізоляцію, яка називається ізоляційна оболонка. Процес досить простий і повторює одягання дроти.

Отже, ми розглянули найпростіший варіант створення силового кабелю з мідної або алюмінієвої струмопровідною жилою в ПВХ ізоляції жив і ПВХ оболонці. Для інших силових кабелів технологія відрізняється, але загальний принцип залишається завжди той самий: катанка – дріт – скрутка – жила – скручування жил – оболонка. Може додаватися етап формування екрана екранованого силового кабелю. Може додаватися сталева стрічка – силовий броньований кабель. Для кожних умов застосовується свій кабель з його особливостями в конструкції, властивості ізоляції, гнучкості.

Продовження слідує ...

Властивості ізоляції можна прочитати в статті «Маслостійкість кабелю і ПВХ ізоляція»
