Металлорукав, его характеристики и особенности монтажа
Что такое металлорукав? Сферы применения
Во время эксплуатации электрических или информационных кабельных систем кабель может подвергаться механическим воздействиям, которые могут привести к повреждению изоляции токонесущих проводников. На сегодняшний день для защиты проводки, в зависимости от условий монтажа и типа монтажной поверхности, используется гофрированная труба из ПВХ и металлорукав.

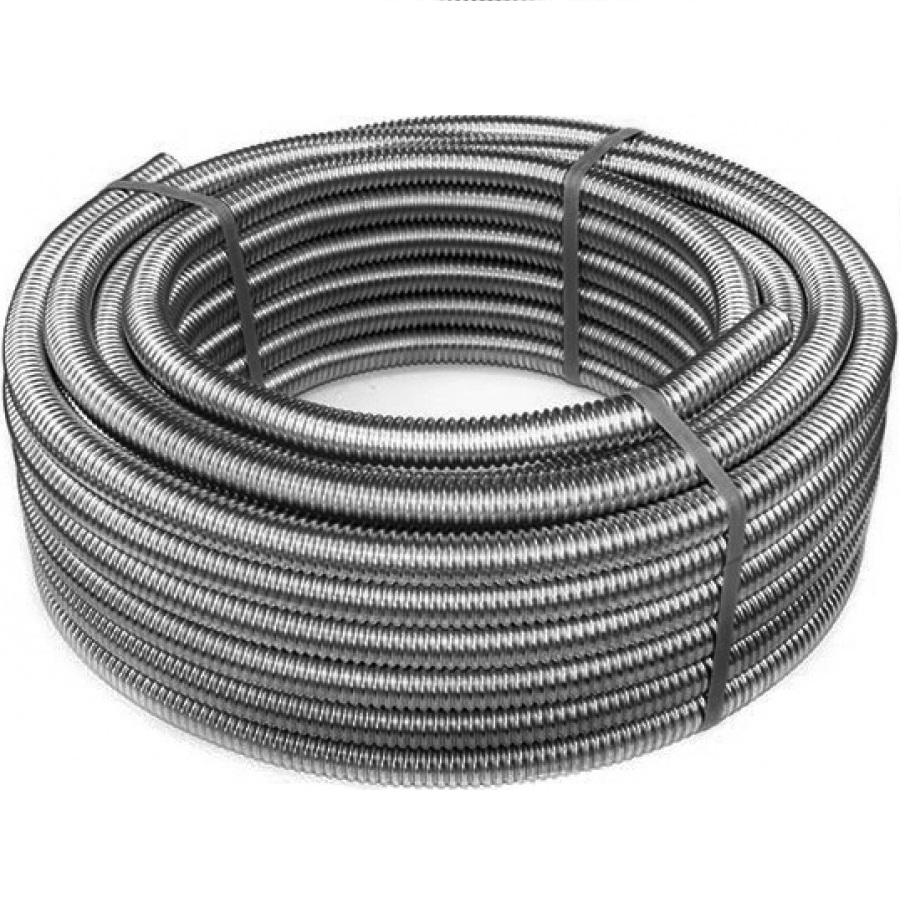

Фото: Металлорукав. Бухта
Металлорукав – это гибкий гофрированный трубчатый канал из металла. В зависимости от вида, используется для защиты кабеля от заломов, загибов, разрыва при эксплуатации на открытом воздухе, в помещениях с повышенной пожароопасностью или химически активной и органической средой. Для защиты от коррозии металлорукав обрабатывают специальной эмульсией на основе минерального масла.
Рекомендуется использовать:
- В деревянных домах и на деревянных поверхностях;
- Для уличных сетей освещения;
- Для общественных зданий;
- На складах;
- На производственных объектах.
Виды металлорукавов
Мир технологий не стоит на месте и на сегодняшний день производители электротехнической продукции предлагают металлорукав для разных сфер применения в зависимости от материала исполнения.
Оцинкованный металлорукав изготовлен из оцинкованной ленты. Обычно используется для защиты провода от механических повреждений.

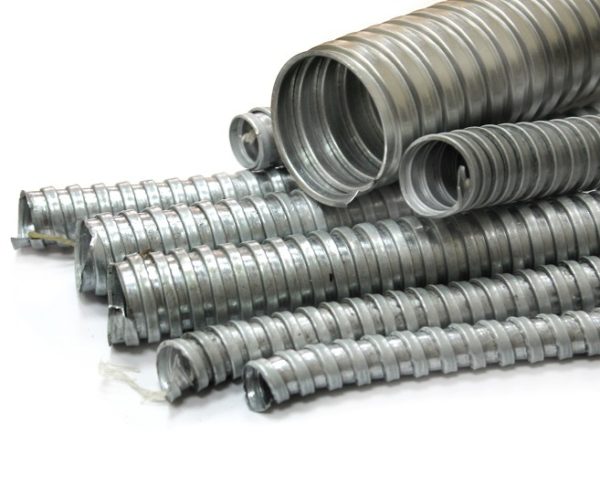

Фото: Оцинкованный металлорукав с уплотнителем и без уплотнителя
Оцинкованный с уплотнителем. Между витками металлорукава проложен хлопчатобумажный или термостойкий уплотнитель. Применение уплотнителя не делает рукав герметичным, но позволяет использовать кабель в запыленных или загазованных помещениях.

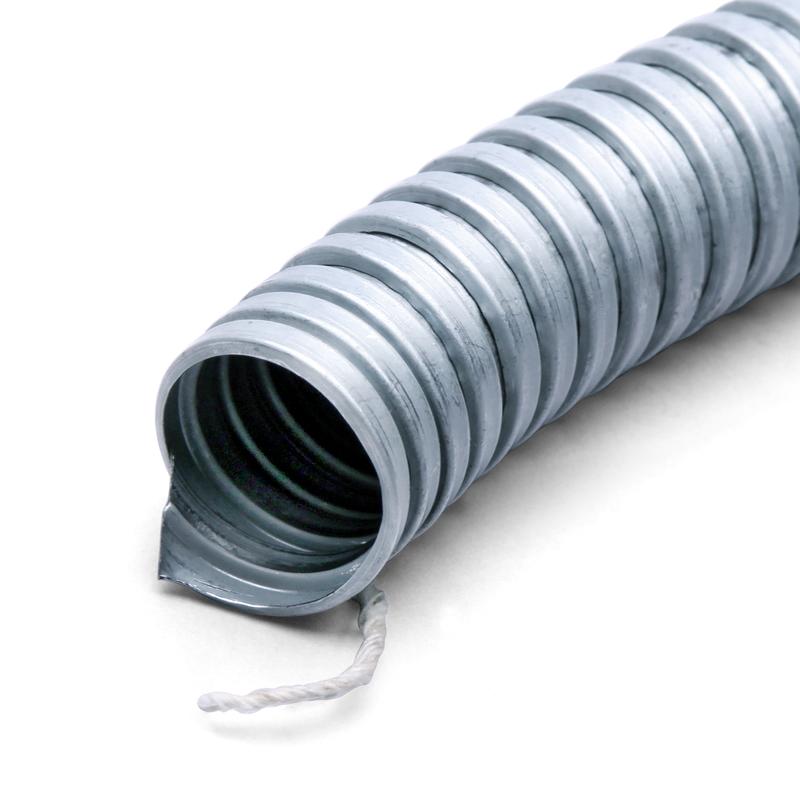

Фото: Оцинкованный металлорукав с уплотнителем
Металлическая гофра в ПВХ оплетке обладает высокой герметичностью на стыках. Защищает кабель не только от УФ-лучей и механических повреждений, но и от проникновения влаги и химического воздействия. Может применяться внутри и снаружи здания, а также в траншеях или тоннелях. Возможно использование в помещениях с высокой взрывоопасностью.

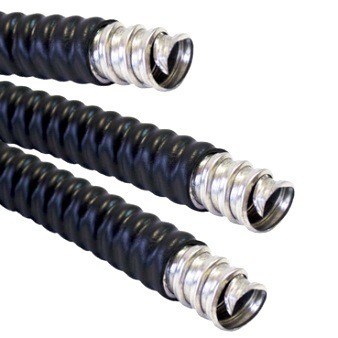

Фото:Металлорукав в ПВХ оплетке
Гофротруба из нержавеющей стали гибкая, эластичная, стойкая к химическим воздействиям и высоким температурам. Герметичная обладает такими же преимуществами, но из-за высокой стоимости используется только в особых случаях.
Особенности монтажа
Монтаж кабеля в металлорукае не требует особых усилий. Все довольно просто и быстро. Но следует помнить, что металлическую гофру, вне зависимости от ее вида, всегда нужно заземлять.
Использовать металлорукав можно для скрытой и наружной проводки, внутри здания и на открытом воздухе. Но здесь есть некоторые особенности.

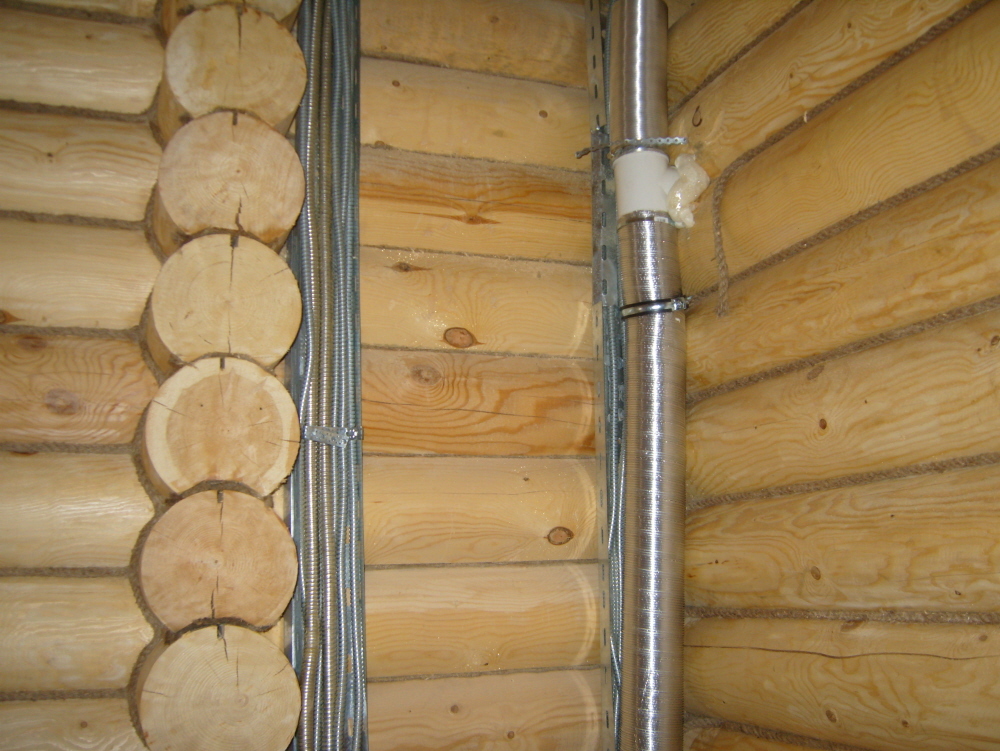

Фото: Металлорукав вертикальная проводка
В деревянных домах производится в основном внешний монтаж электрических проводов в металлический кабель-канал. Перед началом работ в стены устанавливаются специальные опоры из арматуры для крепления металлорукава. Для соединения отрезков рукава используют соединительные муфты, скобы и хомуты.
А если нужно в доме из дерева сделать внутреннюю проводку? Для того чтобы защитить дом от пожара во время короткого замыкания, так как металлорукав не является помехой для возгорания кабеля, металлоукав укладывают в каналы, которые по всей длине и со всех сторон протяжки прокладываются материалом не поддерживающим горение, например,стекловатой, алебастром, цементом, бетоном или заполняются огнеупорной монтажной пеной. Без использования этих материалов монтаж скрытой проводки в металлических кабель-каналах запрещен!

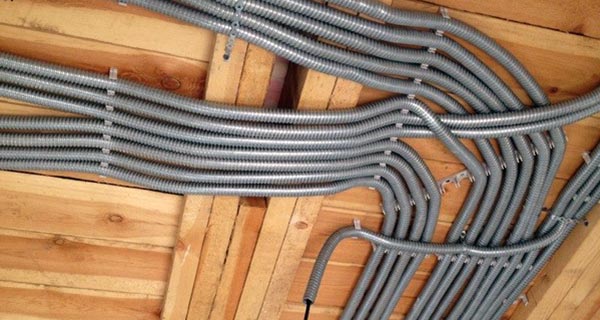

Фото: Металлорукав монтаж на потолке
Чтобы правильно выбрать металлорукав, нужно учесть особенности условий, в которых будет производится монтаж, а также определить какой тип канала лучше использовать. К примеру в помещениях с повышенной влажностью следует применять герметичный металлорукав, в обычных сухих помещениях – оцинкованный, а для агрессивных условий работы электропроводки лучше использовать металлическую гофротрубу с ПВХ изоляцией.
