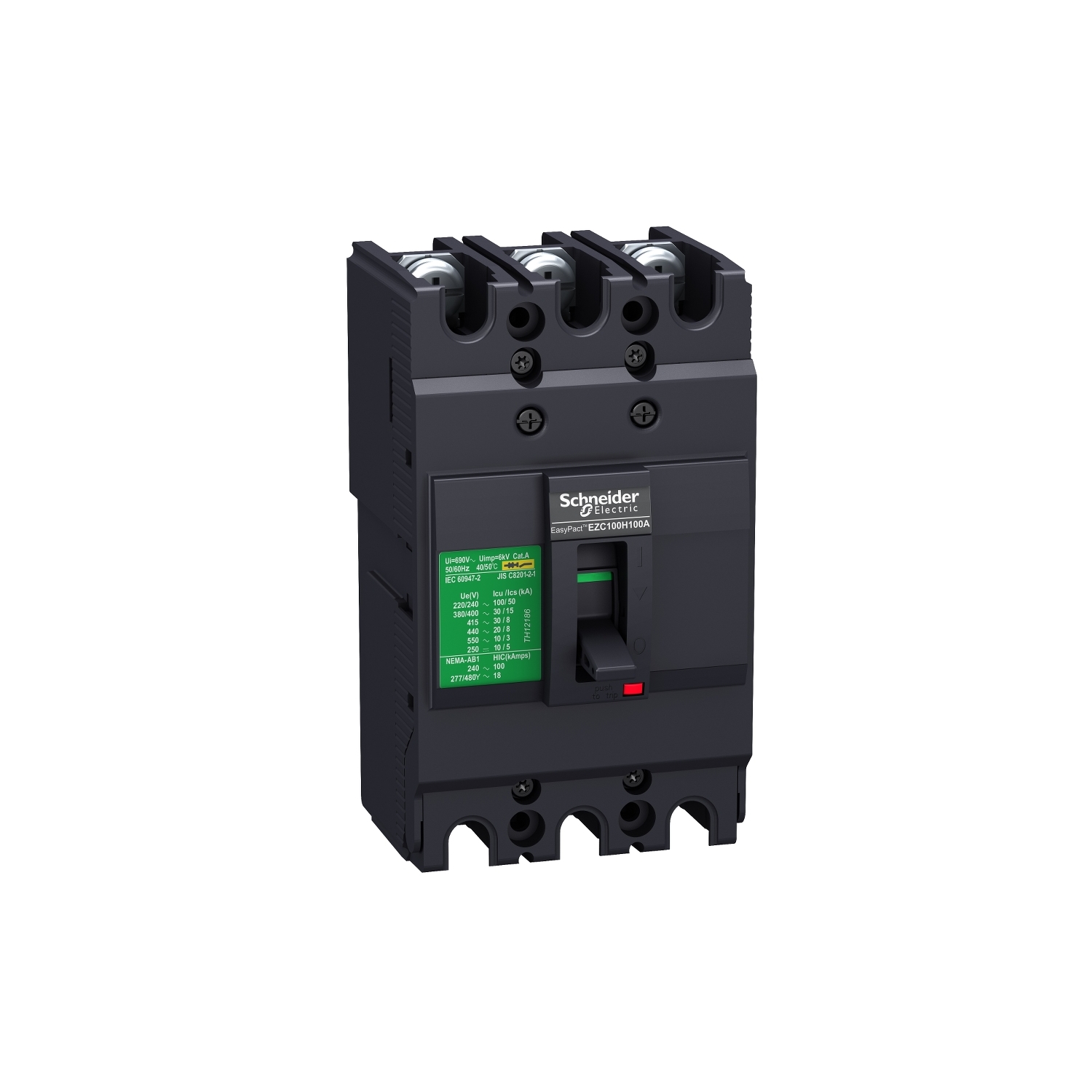

Корпусной Автоматический выключатель 80А 15kA 400V 3P/3T EasyPact EZC100N3080

Технические характеристики EZC100N3080 Автоматический выключатель Easypact EZC100N - TMD - 80 A - 3 полюса 3Т

Основные характеристики

• Серия продукта EasyPact
• Тип устройства или его аксессуаров Автоматический выключатель
• Краткое название устройства Easypact EZC100N
• Наименование автоматического выключателя Easypact EZC100N
• Область применения Распределение
• Описание полюсов 3P
• Описание защищенных полюсов 3t
• Тип сети
  • Переменный ток
  • Постоянный ток
• Частота сети 50/60 Гц
• [In] номинальный ток 100 А ( 40 °C )
• [Ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-2
• [Ue] номинальное рабочее напряжение
  • 250 V постоянный ток в соответствии с IEC 60947-2
  • 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Код отключающей способности N
• Отключающая способность
  • 10 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 15 кА Icu в 400...415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 18 кА Icu в 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 25 кА Icu в 110...130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 25 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • 5 кА Icu в 125 V постоянный ток 1P в соответствии с IEC 60947-2
  • 5 кА Icu в 250 V постоянный ток 2P в соответствии с IEC 60947-2
  • 5 кА Icu в 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [Ics] номинальная рабочая отключающая способность
  • Ics 5 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 9 кА 380 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 12.5 кА 110/130 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 12.5 кА 220/230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 2.5 кА 125 V постоянный ток в соответствии с IEC 60947-2
  • Ics 2.5 кА 250 V постоянный ток в соответствии с IEC 60947-2
  • Ics 2.5 кА 550 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
  • Ics 7.5 кА 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Соответствие требованиям по изоляции Да в соответствии с IEC 60947-2
• Категория применения Категория А
• Наименование блока управления TM-D
• Технология блока контроля и управления Термомагнитный
• Номинальный ток расцепителя 80 А ( 50 °C )
• Типы реализуемых защит
  • Защита от перегрузки
  • Защита от короткого замыкания
• Степень загрязнения
  • 3 в соответствии с IEC 60664-1
  • 3 в соответствии с IEC 947-1

Дополнительные характеристики

• Способ управления Тумблер
• Исполнение выключателя Стационарный
• Монтажная опора Задняя монтажная панель
• Присоединение с верхней стороны Передний
• Соединение с нижней стороны Передний
• Механическая износостойкость 8500 циклы
• Электрическая износостойкость Категория А : 1500 циклы 415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Шаг соединения 25 мм
• Локальная индикация Прямая индикация положения контакта
• Установка защиты нейтрали Без защиты
• Защита от замыканий на землю Без
• Высота 130 мм
• Ширина 75 мм
• Глубина 60 мм

Условия эксплуатации

• Стандарты
  • EN/IEC 60947-1
  • EN/IEC 60947-2
  • JIS C8201-2-2
  • GB/T 14048.2
• Степень защиты IP IP20 в соответствии с IEC 60529
• Степень защиты IK IK07 в соответствии с IEC 62262
• Рабочая температура окружающей среды -25...70 °C
• Температура окружающей среды при хранении -35...85 °C
