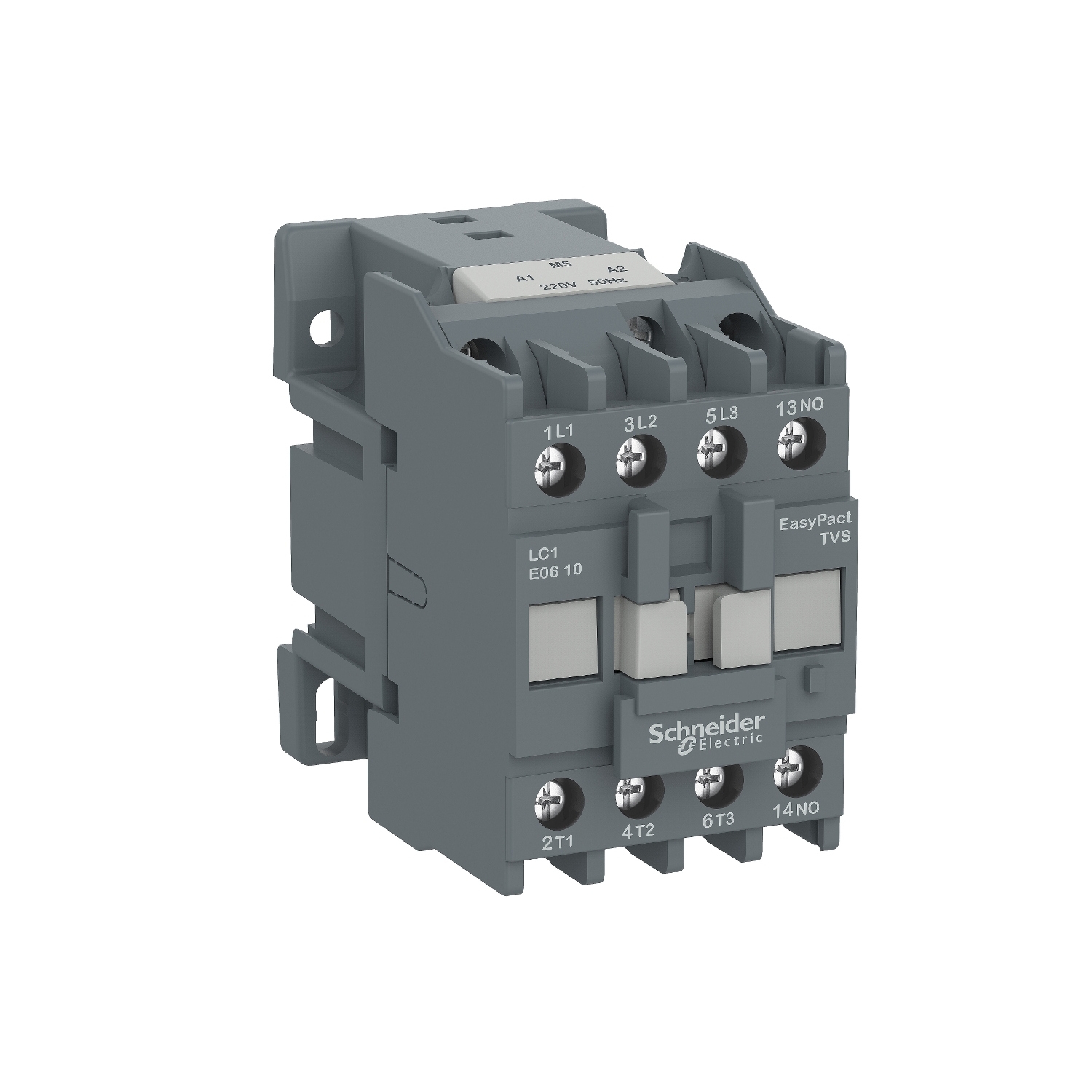

Технические характеристики LC1E0910M5 3-полюсовый контактор TeSys E 1 НО 4 кВт 400 В AC3 220 В переменный ток
Основные характеристики
- Диапазон EasyPact
- Наименование изделия EasyPact TVS
- Тип устройства или его аксессуаров Контактор
- Краткое название устройства LC1E
-
Применение контактора
- Управление электродвигателем
- Активная нагрузка
-
Категория применения
- AC-1
- AC-3
- Описание полюсов 3P
- Конфигурация контактов полюса 3 Н.О.
- [Ue] номинальное рабочее напряжение <= 690 V переменный ток 50/60 Гц для силовая цепь
-
[Icw] номинальный кратковременно допустимый ток
- 9 А (<= 60 °C) переменный ток AC-3 для силовая цепь <= 440 V
- 25 А (<= 60 °C) переменный ток AC-1 для силовая цепь <= 440 V
-
Мощность двигателя, кВт
- 2.2 кВт в 220...230 V переменный ток 50/60 Гц AC-3
- 4 кВт в 380...400 V переменный ток 50/60 Гц AC-3
- 4 кВт в 415 V переменный ток 50/60 Гц AC-3
- 4 кВт в 440 V переменный ток 50/60 Гц AC-3
- 5.5 кВт в 500 V переменный ток 50/60 Гц AC-3
- 5.5 кВт в 660...690 V переменный ток 50/60 Гц AC-3
- Тип цепи управления Пер. ток 50 Гц
- Напряжение цепи управления 220 V пер. ток 50 Hz
- Высота 74 мм
- Ширина 45 мм
- Глубина 80 мм
- Масса продукта 0,3 кг
- Цвет Серый RAL 7011
Дополнительные характеристики
- Вспом. контакты, доступные на каждом контакторе 1 Н.О.
- [Up] номинальное импульсное выдерживаемое напряжение 6 кВ (катушка не соединена с силовой цепью) IEC 60947
- [Ui] номинальное напряжение изоляции 690 В в соответствии с IEC 60947-4-1
- Категория перенапряжения III
- Номинальная включающая способность Irms 90 А - 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1
- Номинальная отключающая способность 72 A в 440 V для силовая цепь в соответствии с IEC 60947
-
[Icw] номинальный кратковременно выдерживаемый ток
- 105 А в <= 40 °C - 10 с для силовая цепь
- 61 А в <= 40 °C - 60 с для силовая цепь
- 30 А в <= 40 °C - 600 с для силовая цепь
-
Соответствующий номинал предохранителя
- 10 А gG <= 690 V тип 1 цепь управления IEC 60947-5-1
- 20 А gG <= 690 V тип 1 силовая цепь
- Среднее полное сопротивление 2.5 мОм в 50 Гц Ith 25 А для силовая цепь
-
Мощность, рассеиваемая одним полюсом
- 1.6 Вт AC-1
- 0.2 Вт AC-3
-
Пределы напряжения цепи управления
- 0,3...0,6 Uc в <= 55 °C отпускание 50 Hz
- 0,85...1,1 Uc в <= 55 °C находится в состоянии работы 50 Hz
-
Время срабатывания
- 12...22 мс при замыкании
- 4...19 мс при размыкании
- Механическая износостойкость 10000000 циклы
- Рабочая частота 1800 цикл/ч в <= 60 °C
-
Потребляемая мощность при срабатывании
- 95 В·А в 20 °C (0.75) 60 Hz
- 95 В·А в 20 °C (0.75) 50 Гц
-
Потребляемая мощность при удержании, В·А
- 8.5 В·А в 20 °C (0.3) 50 Гц
- 8.5 В·А в 20 °C (0.3) 60 Hz
- Теплоотдача 2...3 Вт для цепь управления
- Минимальный коммутируемый ток 5 мА цепь управления
- Минимальное коммутируемое напряжение 17 В цепь управления
-
Время без перекрытия
- 1.5 мс при подаче напряжения guaranteed between NC and NO contact
- 1.5 мс при снятии напряжения guaranteed between NC and NO contact
- Сопротивление изоляции > 10 МОм цепь управления
-
Электрическая износостойкость
- 1400000 циклы AC-3
- 150000 циклы AC-1
-
Монтажная опора
- DIN-рейка
- Монтаж на панель
-
Присоединения
- Силовая цепь : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² с кабельным наконечником
- Силовая цепь : винтовой зажим - 2 гибкий кабель(и) 1...2,5 мм² с кабельным наконечником
- Силовая цепь : винтовой зажим - 1 жесткий кабель кабель(и) 1...4 мм² без наконечника
- Силовая цепь : винтовой зажим - 2 жесткий кабель кабель(и) 1...4 мм² без наконечника
- Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² без наконечника
- Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...4 мм² без наконечника
- Цепь управления : винтовой зажим - 1 гибкий кабель(и) 1...4 мм² с кабельным наконечником
- Цепь управления : винтовой зажим - 2 гибкий кабель(и) 1...2,5 мм² с кабельным наконечником
- Цепь управления : винтовой зажим - 1 жесткий кабель кабель(и) 1...4 мм² без наконечника
- Цепь управления : винтовой зажим - 2 жесткий кабель кабель(и) 1...4 мм² без наконечника
-
Момент затяжки
- 1.5 Н-м для цепь управления
- 1.2 Н-м для силовая цепь
Условия эксплуатации
-
Стандарты
- IEC 60947-1
- IEC 60947-4-1
- IEC 60947-5-1
- Сертификация продукта EAC
- Степень защиты IP IP2x в соответствии с IEC 60529
- Защитное исполнение TH IEC 60068 3
- Степень загрязнения 3
- Рабочая температура окружающей среды -5...55 °C
- Температура окружающей среды при хранении -60...80 °C
- Допустимая температура воздуха вокруг устройства -20…70 °C при Uc
- Рабочая высота 3000 м без ухудшения номинальных значений Огнестойкость 850 °C IEC 60695-2-1
-
Механическая стойкость
- Удары контактор разомкнут 7 g (ном.) в течение 11 мс
- Вибрации контактор разомкнут 1.5 g (ном.), 5...300 Гц
- Вибрации контактор замкнут 3 g (ном.), 5...300 Гц
- Удары контактор замкнут 10 gn в течение 11 мс
