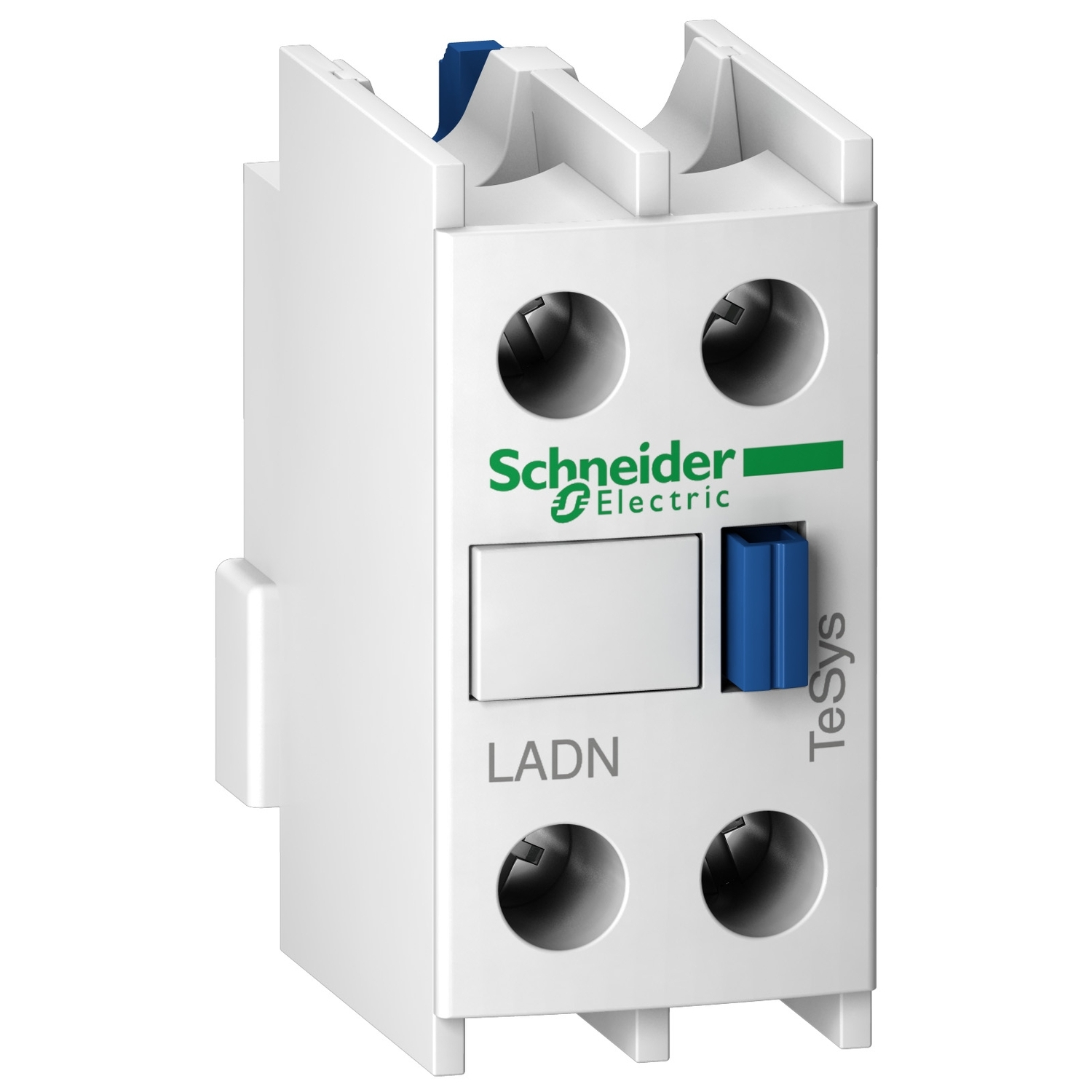

блок-контакт 2н.о. фронтальный для контакторов D, F,B TeSys D Schneider Electric LADN20

Технические характеристики LADN20

ДОПОЛНИТЕЛЬНЫЙ КОНТАКТН БЛОК 2НО ФРОНТАЛЬНЫЙ МОНТАЖ КРЕПЛЕНИЕ С ПОМОЩЬЮ ВИНТОВЫХ ЗАЖИМОВ

Основные характеристики

• Серия продукта TeSys D
• Реле управления
  • TeSys D
  • TeSys F
• Диапазон TeSys
• Краткое название устройства LADN
• Тип устройства или его аксессуаров Блок вспомогательных контактов
• Совместимость серий продукта TeSys D CR1F контактор
• Работа вспом. контактов Мгновенный
• Конфигурация главных контактов 2 Н.О.
• Присоединения
  • Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
  • Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
  • Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель - с кабельный наконечник
  • Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник
  • Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
  • Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
  • Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель - с кабельный наконечник
  • Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник

Дополнительные характеристики

• Место монтажа Передний
• [Ui] номинальное напряжение изоляции
  • 690 В - соответствующий IEC 60947-5-1
  • 600 В - сертификация CSA
  • 600 В - сертификация UL
• [Ue] номинальное рабочее напряжение 690 V переменный ток 25...400 Hz
• [Ith] условный тепловой ток на открытом воздухе 10 А в <= 60 °C
• Номинальная включающая способность Irms
  • 140 А в <= 690 V переменный ток в соответствии с IEC 60947-5-1
  • 250 А при <= 690 V постоянный ток в соответствии с IEC 60947-5-1
• Допустимый кратковременно выдерживаемый ток
  • 100 А в 60 °C 1 с
  • 120 А в 60 °C 500 мс
  • 140 А в 60 °C 100 мс
• Типы реализуемых защит Предохранитель gG <= 10 А номинальн. в соответсвии с рабочим током для Ue <= 690 В
• Соответствующий номинал предохранителя 10 А gG IEC 60947-5-1
• Механическая износостойкость 30 млн. циклов
• Минимальный коммутируемый ток 5 мА
• Минимальное коммутируемое напряжение 17 В
• Время без перекрытия
  • 1.5 мс при снятии напряжения (нет времени перекрытия между Н.З. и Н.О. контактами)
  • 1.5 мс при подаче напряжения (нет времени перекрытия между Н.З. и Н.О. контактами)
• Время перекрытия 1.5 мс
• Сопротивление изоляции > 10 МОм

Условия эксплуатации

• Характеристики окружающей среды Нормальные окружающие условия
• Стандарты
  • BS 4794
  • EN 60947-5-1
  • IEC 60947-5-1
  • NF C 63-140
  • VDE 0660
• Сертификация продукта
  • CSA
  • UL
• Степень защиты IP IP2x в соответствии с VDE 0106
• Защитное исполнение TH в соответствии с IEC 60068
• Рабочая температура окружающей
• среды -5...60 °C
• Температура окружающей среды при хранении -60...80 °C
• Рабочая высота 3000 м без ухудшение характеристик по температуре
