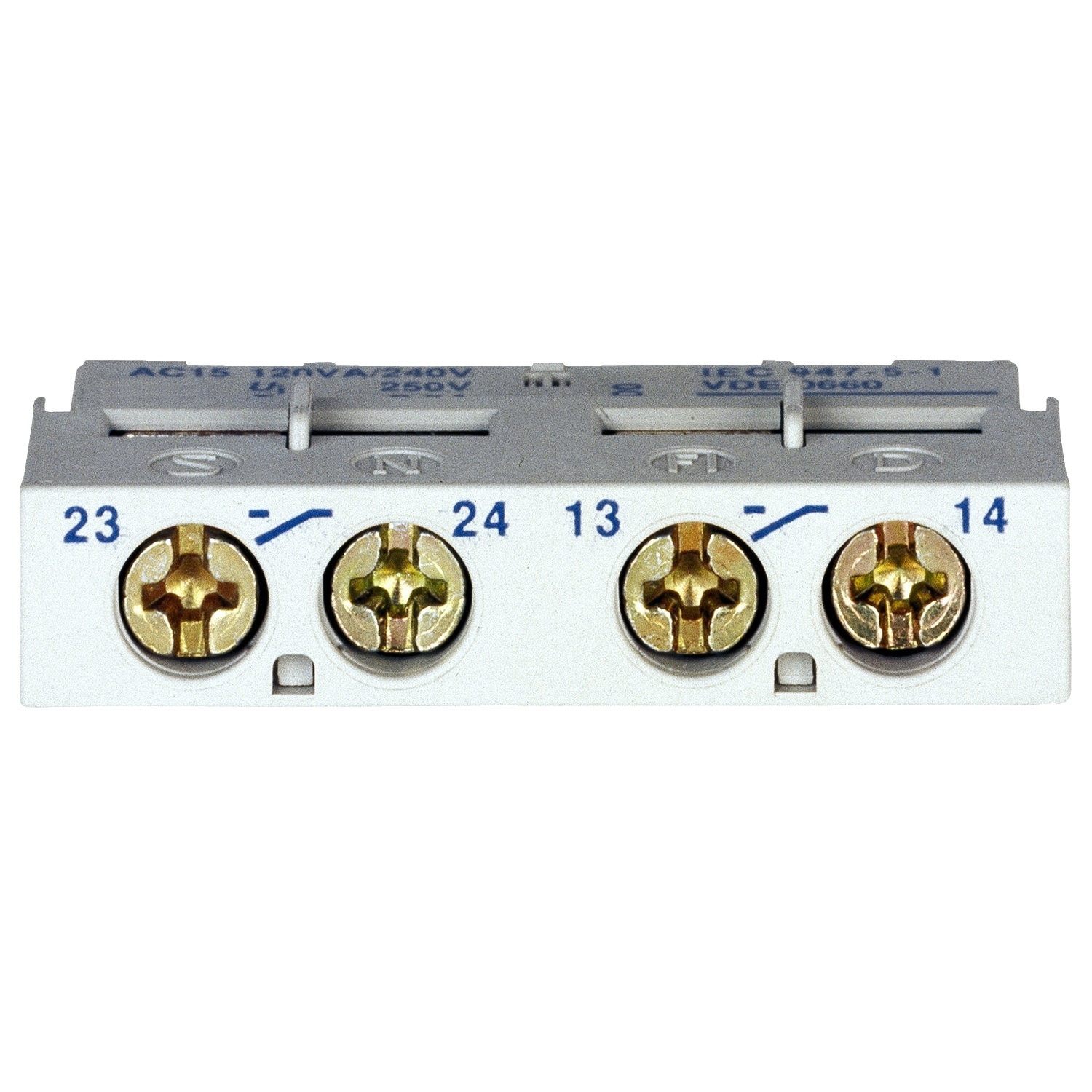

Дополнительный блок контактов 1н.о.+ 1н.з. (фронтальный монтаж) для GV2 и GV3P GVAE11

Технические характеристики GVAE11 дополнительный Блок контактов НО+НЗ

Основные характеристики

• Диапазон TeSys
• Краткое название устройства GVAE
• Тип устройства или его аксессуаров Блок вспомогательных контактов
• Совместимость изделий GV2L
  • GV2LE
  • GV2ME
  • GV2P
  • GV2RT
  • GV3L
  • GV3P
• Место монтажа Передняя сторона
• Конфигурация главных контактов 1 Н.О. + 1 Н.З.
• Присоединения
  • Винтовой зажим 1 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
  • Винтовой зажим 2 кабель 0.75...2.5 мм² - жесткость кабеля: гибкий - без кабельный наконечник
  • Винтовой зажим 1 кабель 0.75...1.5 мм² - жесткость кабеля: гибкий - с кабельный наконечник
  • Винтовой зажим 1 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель
  • Винтовой зажим 2 кабель 1...2,5 мм² - жесткость кабеля: жесткий кабель
• Количество в одном комплекте Комплект из 10 шт.

Дополнительные характеристики

• [Ui] номинальное напряжение изоляции
  • 300 test3 - соответствующий UL 508
  • 300 test3 - соответствующий CSA C22.2 № 14
  • 250 В - соответствующий IEC 60947-1
• [Ue] номинальное рабочее напряжение
  • 24...240 V переменный ток
  • 24...60 В постоянный ток
• [Ith] условный тепловой ток на открытом воздухе 2.5 А
• Типы реализуемых защит Предохранитель
  • gG 10 А
  • GB2CB06 circuit breaker 10 A
• Механическая износостойкость 100000 циклы
• Минимальный коммутируемый ток 5 мА
• Минимальное коммутируемое напряжение 17 В
• Номинальная рабочая мощность, В·А
  • 120 В·А при 110...120 test3 AC-15 - электрическая устойчивость: 100000 циклы
  • 120 В·А при 230...240 test3 AC-15 - электрическая устойчивость: 100000 циклы
  • 48 В·А при 24 test3 AC-15 - электрическая устойчивость: 100000 циклы
  • 60 В·А при 48 test3 AC-15 - электрическая устойчивость: 100000 циклы
• Номинальная рабочая мощность, Вт
  • 15 test4 при 48 test3 DC-13 - электрическая устойчивость: 100000 циклы
  • 24 test4 при 24 test3 DC-13 - электрическая устойчивость: 100000 циклы
  • 9 test4 при 60 test3 DC-13 - электрическая устойчивость: 100000 циклы
• Момент затяжки 1.4 N.m - on screw clamp terminals
• Высота 11 мм
• Ширина 45 мм
• Глубина 29 мм
• Масса продукта 0.02 кг

Условия эксплуатации

• Характеристики окружающей среды Нормальные окружающие условия
