УЗИП Easy 9 Schneider Electric
08/05/2015
Сегодня жизнь ускоряется с каждым днем благодаря развитию технологий. Удобство, безопасность, досуг и иногда бизнес ваших заказчиков все больше зависят от электронных устройств, которые, в свою очередь, крайне чувствительны к аварийным и молниевым скачкам напряжения. В случае удара молнии в непосредственной близости от линий электропередачи, напряжение возрастает от 230 до нескольких тысяч вольт. За несколько микросекунд скачок напряжения способен разрушить электронные элементы и вывести из строя недешевые, ежедневно используемые устройства.
По материалам:
Каталог SCHNEIDER ELECTRIC "Easy9 Защита потребителей"
Функции
Устройства защиты от импульсных перенапряжений (УЗИП) имеет следующие функции - Защита от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжению устройств, в частности, электронного и IT-оборудования: телевизоров, компьютеров, мониторов, принтеров, модемов, бытовых электроприборов с электронными контроллерами, телефонов, факсов, систем охранной сигнализации и т.д.

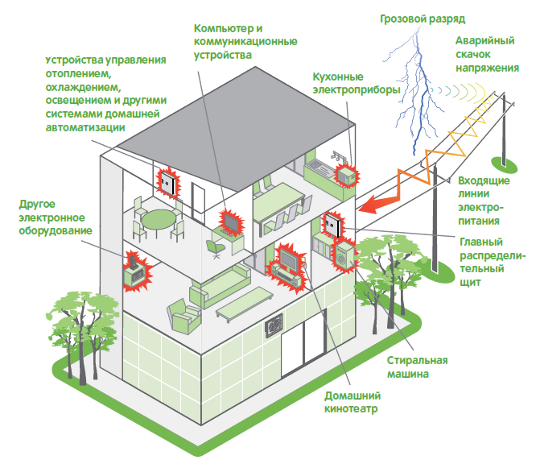

Грозовой разряд вблизи от дома или рядом с воздушной линией электропитания вызывает резкое повышение бытового напряжения питающей сети до нескольких киловольт. Импульс перенапряжения, длящийся несколько микросекунд, может вывести из строя различные электронные компоненты: запоминающие устройства, процессоры, конденсаторы, дисплеи и т.д. Также выйдут устрайства управления отоплением, охлаждением, освещением и другими системами домашней автоматизации. Владелец несет значительные финансовые и материальные убытки.

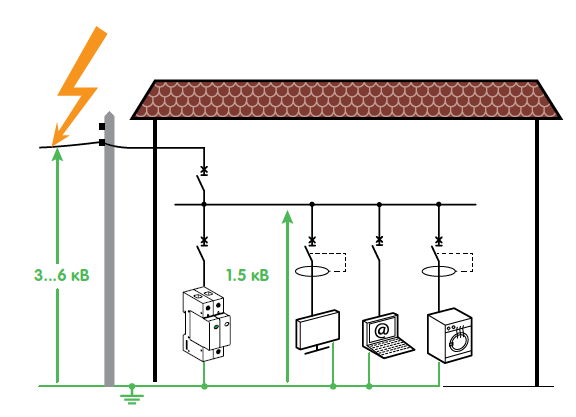

УЗИП ослабляет скачок напряжения до значения, выдерживаемого подключёнными приборами (до 1,3 или 1,5 кВ, см. значения уровня защиты от перенапряжений (Up)). Длительность импульса перенапряжения естественным образом ограничено несколькими микросекундами (значение типичной волны,
указанное в электротехнических стандартах, составляет 1,2/50 мкс). Устройство защиты от импульсных помех, установленное в распределительном щите, обеспечивает эффективную защиту всех устройств, расположенных в радиусе до 30 метров.
Выбор
Количество полюсов
Устройство защиты от импульсных перенапряжений устанавливается на вводе распределительного щита и подключается ко всем токоведущим проводникам (все фазы + нейтраль) и к защитному проводу заземления.
См. схемы соединений ниже.
Максимальный ток разряда (Iмакс.)
20 кА обеспечивает хорошую защиту при длительном сроке службы для подавляющего большинства видов применения.
УЗИП с максимальным током разряда 45 кА рекомендуется использовать при повышенном уровне риска и в районах с высокой грозовой активностью:
- горная или влажная местность;
- здания и/или линии электропитания, расположенные на плоской безлесной местности.
- для большей информации см. ДСТУ Б В.2.5-38:2008, дополнение Б.
Присоединение

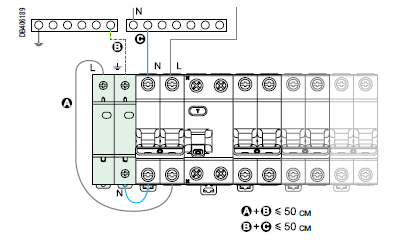

| Сеть: одна фаза |
Система заземления: TT или TN-S
|
|
Убедитесь, в правильной установке и подсоединении УЗИПа! При ошибочном подключении N-PE картриджа на фазу возможно короткое замыкание.
|
|
 |
|

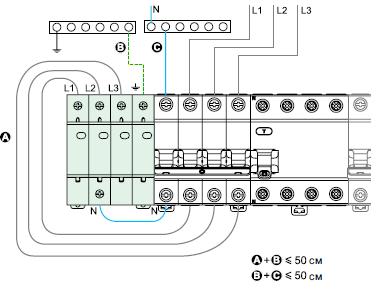

| Сеть: три фазы |
Система заземления: TT или TN-S
|
|
При подключении УЗИП, сумма длины провода к полюсу УЗИП-а и от УЗИП-а к заземлению не должна превышать 50 см.
|
|
 |
|

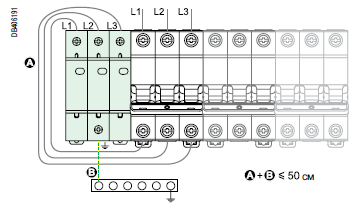

| Сеть: три фазы |
Система заземления: TN-C
|
|
При подключении УЗИП следует защищать его от короткого замыкания вышерасположенным автоматическим выключателем! При невыполнении этого требования может произойти короткое замыкание и повреждение распределительного щита.
|
|
 |
|
|
Рекомендации по выбору автоматического выключателя для защиты УЗИП по ГОСТ Р 51992-2011 (МЭК 61643-11:2011)
|
|
| Референс УЗИП |
Референс автоматического выключателя
|
| EZ9L33620 (20 кА, 1P+N) | EZ9F34216 (16 A C, 2P) |
| EZ9L33345 (45 кА, 3P) | EZ9F34325 (25 A C, 3P) |
| EZ9L33720 (20 кА, 3P+N) | EZ9F34416 (16 A C, 4P) |
| EZ9L33745 (45 кА, 3P+N) | EZ9F34425 (25 A C, 4P) |
| Сечение кабеля | |
| 5 - 35 мм2 | Жёсткие, многожильные скрученные медные кабели |
| 5 - 35 мм2 | Гибкие медные кабели |
Технические характеристики
| Макс. напряжение сети | Ph / Ph | 400 В, 50/60 Гц |
| Ph / N | 230 В, 50/60 Гц | |
|
Степень защиты (ГОСТ Р 51992-2011)
|
Открытый аппарат | IP20 |
|
Аппарат в модульном
шкафу
|
IP40 | |
| Рабочая температура | От -5 до +70 °C | |
| Температура хранения | От -5 до +60 °C |
Масса, (г) и Размеры, (мм)
| Тип | УЗИП Easy9 | Ширина | Глубина | Высота |
| 1P+нейтраль | 192 | 36 | 61 | 90 |
| 3P | 308 | 54 | 61 | 90 |
| 3P+нейтраль | 392 | 72 | 61 | 90 |
Заказать и купить УЗИП из наличия:

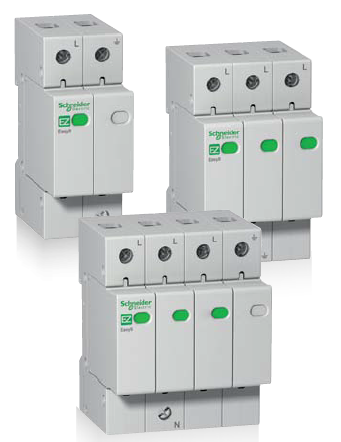

Устройство защиты от импульсных перенапряжений (УЗИП) 3p+N 45 кА/20 кА 1,3 кВ Easy9 EZ9L33745
Арт.: EZ9L33745
Устройство защиты от импульсных перенапряжений (УЗИП) 1p+N 20 кА/10 кА 1,3 кВ Easy9 EZ9L33620
Арт.: EZ9L33620
Устройство защиты от импульсных перенапряжений (УЗИП) 3p 45 кА/20 кА 1,3 кВ Easy9 EZ9L33345
Арт.: EZ9L33345
Устройство защиты от импульсных перенапряжений (УЗИП) 3p+N 20 кА/10 кА 1,3 кВ Easy9 EZ9L33720
Арт.: EZ9L33720
Напомним, что АСТ-Светотехника является официальным партнером компании SCHNEIDER ELECTRIC в Украине и предлагает из собственных складских запасов или с поставкой "под заказ" со складов в Европе оборудование защиты, контроля и управления электрическими цепями и аппаратуры. Предлагается всегда приемлемая цена на автоматические выключатели Schneider. Для оптовиков предусмотрены хорошие скидки!
