Модернизация люминесцентных светильников под светодиодные лампы LEDtube

Требование жесткой экономии электроэнергии в коммерческом и промышленном освещении подошли вплотную к необходимости перехода на светодиодное освещение. При таком переходе с люминесцентных ламп на светодиодные линейные процесс сводится к простой замене источников. Но требуется некоторое вмешательство в систему питания светильника. В зависимости от пускорегулирующей аппаратуры, которая использовалась применяют тот или иной вариант модернизации. Какой вариант замены выбрать? Преимущества и недостатки в зависимости от выбора варианта описаны в данной статье.

08 октября 2015 года

Киев, Украина - Компания ОСРАМ представляет на рынке Украины несколько видов светодиодных ламп для прямой замены люминесцентных источников. Серия LED  SubstiTUBE® Value / Basic / Advanced ST8-HV / ST8-HB / ST8-HA устанавливается непосредственно в базовые люминесцентные светильники без их демонтажа и замены. Такой способ модернизации снижает все возможные затраты до минимальной базовой стоимости самих ламп и услуг по замене источников. Учитывая, что люминесцентные светильники могут использовать в схеме запуска электромагнитный или электронный балласт используется два варианта изменения коммутации электропитания.

1. Варианты замены

Возможен вариант замены  люминесцентных ламп в светильниках, использующих электромагнитную пускорегулирующую аппаратуру (ЭмПРА), согласно МЭК 62776 на светодиодные источники света.
В пользу этого метода можно отнести:

• легкая и безопасная установка SubstiTUBE^®
• можно использовать светильник без дополнительных доработок, после исключения из электрической схемы стартера (сертификация светильника остается в силе).
• потери  ПРА значительно ниже, как правило, ~1Вт.

Второй вариант, прямое включение в сеть. При этом требуется изменение электрической схемы светильника (перекоммутация). Работы по изменению схемы подключения в светильнике должны проводиться только квалифицированным специалистом с соблюдением всех ниже приведенных рекомендаций:

• ответственность за техническое состояние и безопасность модифицированного светильника частично ложится на плечи специалиста проводившего модернизацию.
• в соответствии действующим правовым требованиям, при изменении конструкции светильника, должны быть соблюдены все необходимые меры безопасности и стандарты (например, DIN VDE 0701-0702).
• модифицированный светильник теряет возможность работы с люминесцентными лампами, после изменений.
• юридическую ответственность за модификацию светильника, несет человек "изменивший" светильник.

2. Переоснащение, модернизация, светильников с привычной пускорегулирующей аппаратурой

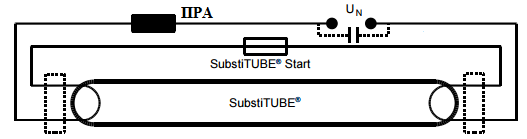

На самом деле, «заглушка» стартера и замена непосредственно самой лампы, вот и все что необходимо сделать для модернизации существующего люминесцентного светильника с ЭмПРА на новейшую LED-технологию от OSRAM. В соответствии с этим люминесцентные лампы заменяются на источники света SubstiTUBE^® а стартер заменяются на SubstiTUBE^®Start. Встроенный э/м ПРА может использоваться, как и раньше, а существующие сертификаты остаются  действительными. Его потери сводятся к минимальным, как правило, составляют 1Вт.

В случае если не заменить стартер на SubstiTUBE^®Start лампа начнет мигать, что может привести к повреждению источника света. Если такое случилось, немедленно выключите питание и замените стартер.

Из этого следует, что SubstiTUBE^® могут использоваться только в светильниках со стандартными стартерами. Компенсирующие конденсаторы приводят к ухудшению коэффициента мощности, но могут оставаться внутри светильника. В дальнейшем это следует учитывать при выборе количества ламп SubstiTUBE^® и подключении к одному выключателю.

В случае если к установленному стартеру SubstiTUBE^®Start подключить обыкновенную люминесцентную лампу, то светиться будут  только ее концы. Сама лама при этом разрушена не будет.

2.1 Инструкция по установке

• убедитесь что питание выключено
• удалите обычную лампу
• замените обычный стартер на SubstiTUBE^®Start
• вставьте источник света SubstiTUBE^® и проверьте угол распределения света.
• для безопасной работы необходимо использовать стартер SubstiTUBE^®Start с предохранителем на 250В, Т2А.

3.  Прямое включение в сеть

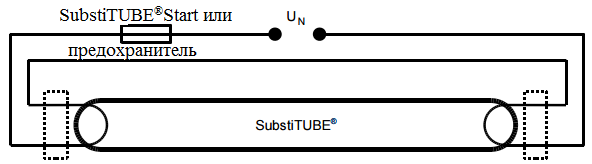

Если необходимо модифицировать светильник с ЭПРА или исключить из схемы электромагнитное ПРА, светильник необходимо изменить в соответствии с изображением ниже.

Помните, работа с светильниками должна осуществляться только квалифицированным персоналом.

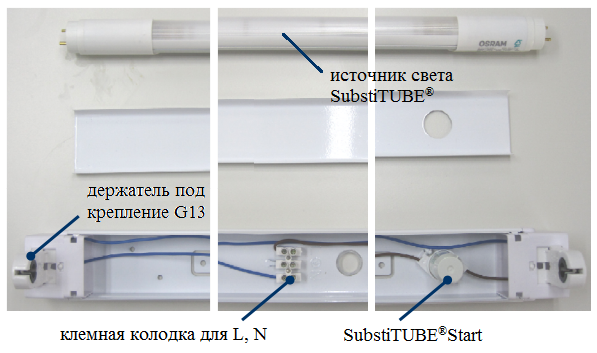

Настоятельно рекомендуется подвести питание на ламподержатели с двух сторон, в соответствии с изображением выше. Лампочка SubstiTUBE^® может вставляться в светильник с любой стороны в любом направлении. Благодаря стандартизированному держателю под патрон G13 нет проблем с заменой источников света. Провода подготавливаются, тоже, в соответствии с необходимыми стандартами. Чаще всего используются одножильный провод с одинарной изоляцией для первого класса защиты, а с двойной изоляцией для второго класса защиты. Сечение провода для подключения патрона или стартера рекомендуется   0,5мм². Встроенный ПРА должен быть отключен или демонтирован.

3.1 Инструкция по установке

Все работы с светильником должны проводиться только квалифицированным персоналом. Так же стоит помнить, что при работе с светильником вся ответственность ложится на плечи выполняющего работу.
Для уверенности в правильности работы и соблюдении правил техники безопасности, следует придерживаться следующих правил:

• убедитесь что питание светильника выключено из сети.
• удалите обычную лампу.
• удалите компенсатор мощности (если такой есть).
• измените схему подключения светильника, как указано на изображении выше (в пункте 3).
• используйте SubstiTUBE^®Start .
• установите новый источник света SubstiTUBE^®, и проверьте распределение света.
• удостоверьтесь что светильник, после модернизации, соответствует нормам и стандартам (к примеру, DIN VDE 0701-0702).
• измените название светильника.

Использование стартера "SubstiTUBE^®Start" обязательно, для соблюдения всех мер безопасности. Так же стоит помнить, что использовать люминесцентные лампы в новом светильнике уже нельзя, так как они придут в негодность.
