Светодиодное освещение библиотеки

Освещение светодиодными светильниками позволяет существенно снизить нагрузку, достигая величины экономии от 50% до 80%. Этот факт особенно важен при снижении энергозатрат административных помещений к которым относятся: министерства, ведомства, комитеты , префектуры , муниципалитеты , управления , конструкторские и проектные организации, научно-исследовательские учреждения и т.п. Но остановимся только на одном типе помещений - библиотеки.

06 мая 2016 года

Киев, Украина – Светотехнический проект базируется на поставленном техническом задании, которое оговаривает тип-дизайн светильников и требование соблюдения норм освещенности. Для светотехнического расчета взяты два зала публичной библиотеки: читальный зал и компьютерный, который используется и как конференц-зал с возможностью проведения лекториев и демонстрацией проекций слайдов на выносной экран.

Нормы освещенности

В расчете проекта учтены отечественные нормы ДБН В.2.5-28-2006, согласно которым средняя освещенность конференц-залов и помещений c проекторами должна составлять 300 лк, а освещенность читальных залов 400 лк на рабочей поверхности (на высоте 0,8 м от пола).

В целях энергоэкономии выбраны светильники с источником света, в которых используются LED модуля LIGHTINGTECHNOLOGIES RIVAL LED производства Световые Технологии ^ТМ. Оптическую часть светильников составляют профилированные матовые рассеиватели, благодаря этому ослепляющий эффект снижен. Примечательно, что светильники могут монтироваться на подвесах и крепится к потолку непосредственно. Это положительно сказывается на дизайне: при разной высоте помещений выбраны светильники одного семейства – тождественные по внешнему виду, но разной мощности (соответственно и размеров).

Характеристики и особенности RIVAL LED

Установка производится путем подвешивания на стальных тросах к потолку или устанавливается непосредственно на опорную поверхность. Минимальное необходимое число подвесов при установке в линию n = N+1, где n — число подвесов, N — число светильников в линии. По одному подвесу в стыковочных узлах замкнутого контура.

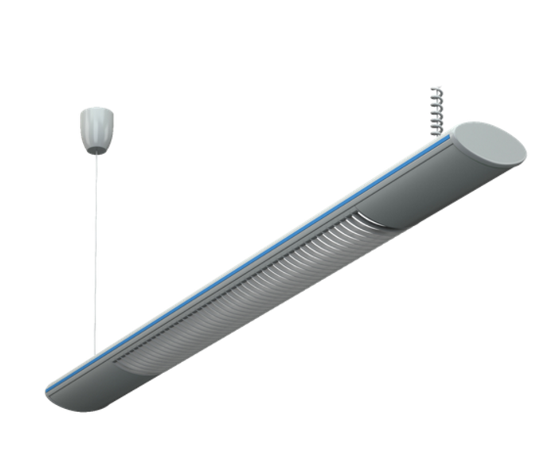

Фото: Reval led

Конструкция корпуса светильника изготовлена из алюминиевого профиля, окрашенного белой порошковой краской. Торцевые крышки, соединительные элементы, комплекты подвесов и питания рассчитываются в зависимости от выбранной комбинации и конфигурации световой системы. Оптическая часть изготовлена из профилированного матового рассеивателя из ПММА. Тип используемых светодиодов SMD. Дизайн светильников разработан LT Design Team.

Примечательно. Что для этих светодиодных систем очень возможна самая широкая область использования:

• ·         Гипер-/супермаркеты
• ·         Магазины/Бутики
• ·         Административные помещения

Конференц-зал / компьютерный зал

Компьютерный зал представляет собой помещение 15х14х2,5 м.  Светодиодные светильники RIVAL LED 40 Вт предлагается устанавливать на высоте 2,5 м. Опускать ниже не рекомендуется, т.к. это приведет к образованию световых пятен и повышению эффекта ослепления. Примыкание светильников друг к другу с построением прямоугольников при небольшой высоте произведет к образованию контрастных пятен и неравномерности освещения. Исходя из этого, предложена схема равномерного распределения световых приборов.

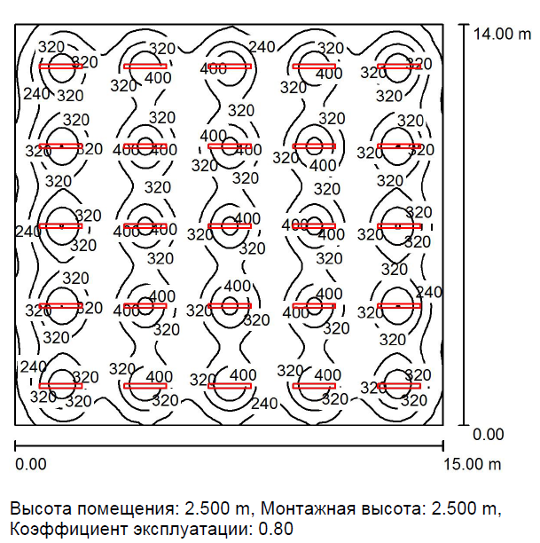

Фото: Световое распредление при равномерном размещение светильников

Предложенная система позволяет получить 312 лк, что соответствует нормам. Также в этом помещении есть проектор и экран, поэтому отдельное размещение светильников позволит выбрать группы по электропитанию и во время показа презентаций оставлять включенной только необходимую группу.

Ведомость светильников для компьютерного зала

Удельная подсоединенная мощность: 4.76 W/m² = 1.53 W/m²/100 lx (Поверхность основания: 210.00 m²)

Фиктивные цвета - визуализация

Ценовая спецификация для компьютерного зала

Читальный зал

Читальный зал 18х14х8 м освещает система светильников RIVAL LED 80 мощностью 80 Вт установленных на тросовых подвесах на высоте 7,0 м. Светильники размещены в виде двух прямоугольников создают среднюю освещенность 402 лк и равномерность 0,5, что соответствует нормам.

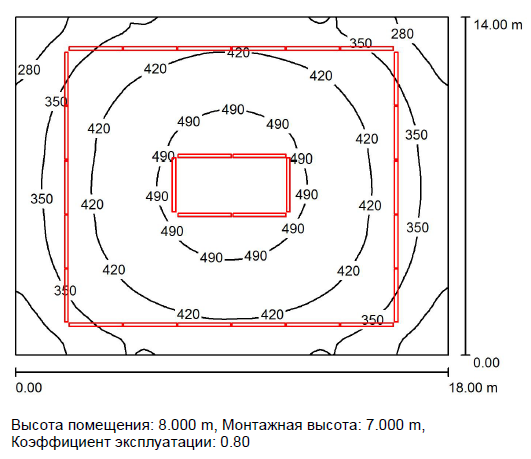

Фото Световое распредление при построении прямоугольной системы освещения

Ведомость светильников для компьютерного зала

Удельная подсоединенная мощность: 8,89 W/m² = 2,21 W/m²/100 lx (Поверхность основания: 252.00 m²)

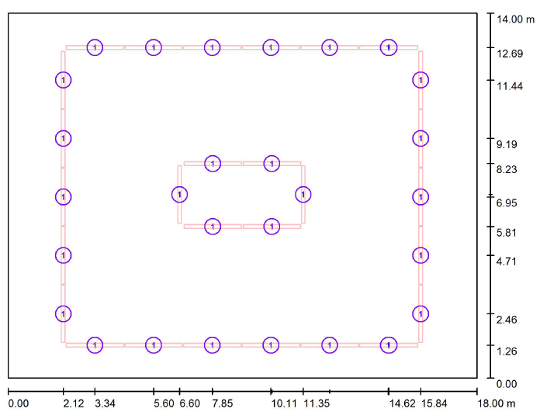

План расположения

Фото: План расположения Reval led в читальном зале библиотеки

Масштаб 1 : 129

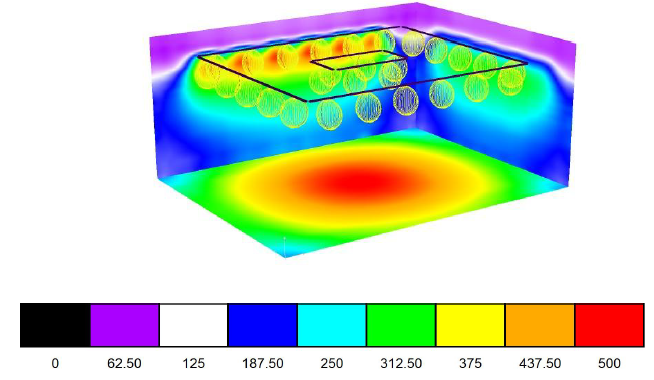

Фиктивные цвета - визуализация

Фото Фиктивные цвета - визуализация

Ценовая спецификация для читального зала
