“STABILAR” - блок аварийного питания
26/06/2012
“STABILAR” - блок аварийного питания светильника 1 - 3 часа

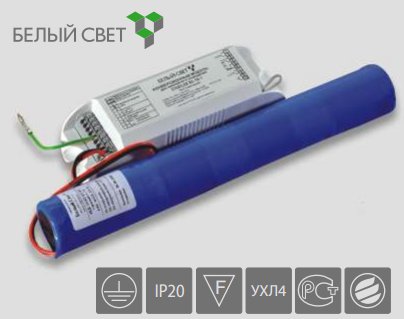

“STABILAR” (блок аварийного питания) - это устройство, предназначенное для включения одной из люминесцентных ламп светильника рабочего освещения в аварийный режим в случае исчезновения напряжения в сети рабочего освещения. Таким образом светильник рабочего освещения может выполнять функцию аварийного светильника.

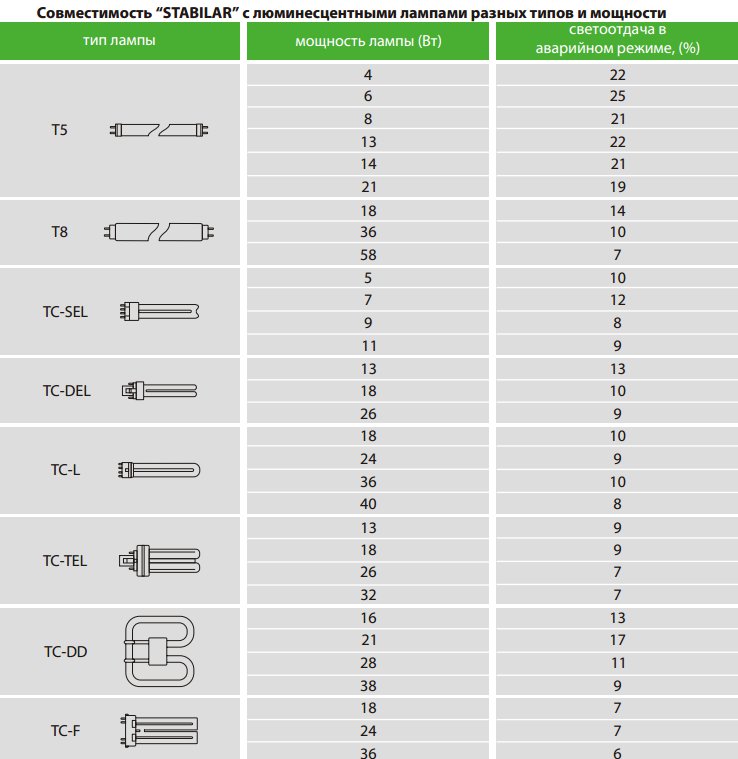

Один “STABILAR” предназначен для одной лампы, и может работать с линейными и компактными люминесцентными лампами разных типов. Элементы для сборки батареи тщательно отобраны на специальном стенде, сварены методом точечной сварки и упакованы в термопленку. В качестве элементов сборки используются только высокотемпературные NiCd аккумуляторные батареи. Для индикации процесса заряда батареи, “STABILAR” комплектуется светодиодом.
 Арт.: BS-58-1
|
Линейные размеры блока позволяют встроить его практически любой светильник с люминесцентными лампами. Совместимость с системой TELECONTROL обеспечивает возможность группового тестирования комбинированных аварийных светильников оснащенных блоками “STABILAR”.
 |
1. Схема подключения STABILAR для случая когда одна люминесцентная лампа работает от одного ЭмПРА
2. Схема подключения STABILAR для случая когда две люминесцентные лампы работают от одного ЭмПРА (2х4; 2х6; 2х7; 2х8; 2х9; 2х18 Вт). (примечание: в аварийном режиме будет работать одна лампа)
3. Схема подключения STABILAR к типовому ЭПРА (Tridonic PC T8 PRO 1х18-58Вт, Vossloh-Schwabe ELXs 121.901, Osram QT-ECO 1х4-16, Philips HF-P 158 и т.п.)***
А - аварийная лампа.
L - не коммутируемая фаза.
Lком - коммутируемая фаза.
N - нейтраль.
ЭмПРА - электромагнитный пускорегулирующий аппарат.
ЭПРА - электронный пускорегулирующий аппарат.
** - поддерживает функцию контроля и управления аварийным освещением устройством Telecontrol (приобретается отдельно).
*** - схема подключения к другому типу ЭПРА высылается изготовителем БАП по запросу.
