Монтажные коробки Schneider Electric
29/01/2014
Каталог 2013
Уважаемые пользователи!
Зачастую монтируя электроустановочные изделия, мы не обращаем внимания на то, какие монтажные коробки устанавливаем. Главное, чтобы они подходили по цене. И мало кто задумывается о том, что во многом именно они обеспечивают надежность и безопасность.
Монтажные коробки Schneider Electric – серия установочных и распределительных коробок, созданная специально для отечественного рынка. Чтобы создать продукт, максимально отвечающий требованиям украинского потребителя, мы провели исследования рынка, серию установочных тестов, а также учли мнение профессиональных электромонтажников.
Мы уверены, что в этом каталоге Вы найдете информацию обо всех типах монтажных коробок, которые Вы используете, и Вам понравится работать с нашей продукцией!
Монтажные коробки Schneider Electric
• учитывают рекомендации, пожелания и опыт профессиональных монтажников, (конструкция коробок спроектирована на основе проведенных установочных тестов, предусматривает все моменты, облегчающие работу по установке);
• обладают уникальными запатентованными элементами конструкции;
• производятся в России на заводе «Потенциал» в г. Козьмодемьянске, входящем в группу компаний Schneider Electric, с использованием современных высококачественных материалов;
• имеют конкурентоспособную цену.
Каждая продуманная и надежная установка начинается с этого >>>>

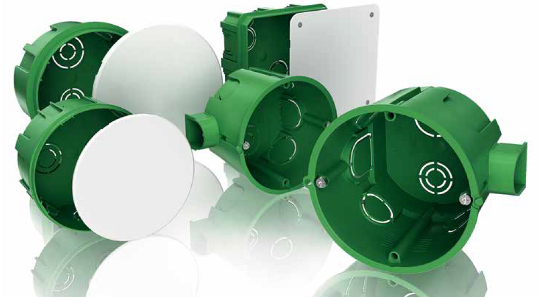

Монтажные коробки для сплошных стен Schneider Electric – отвечают всем вашим требованиям
Монтажные коробки для сплошных стен Schneider Electric – серия монтажных коробок со степенью защиты IP 30, предназначенных для скрытого монтажа в сплошных стенах жилых и промышленных зданий. Уникальная конструкция соединения коробок обеспечивает жесткое сцепление в блок, гарантирует межцентровое расстояние 71 мм и позволяет без труда устанавливать многопостовую рамку в горизонтальном и вертикальном положении.
Коробки Schneider Electric изготовлены из полипропилена и достаточно прочны, чтобы выдержать весь процесс монтажа, включая замоноличивание и оштукатуривание. Коробки поставляются с оцинкованными крепежными винтами и встроенными соединительными защелками. Крышки распределительных коробок имеют шероховатую поверхность, что облегчает их окрашивание. Таким образом, после завершения монтажа, коробки всегда вписываются в окружающий интерьер.
Испытанная вдавливанием твердость.
Прочность коробки подтверждена испытанием путем вдавливания в неё стального шарика при температуре +70 °C. После одного часа испытаний размер вмятины не превышал 2 мм
Соответствие стандартам
Монтажные коробки для сплошных стен соответствуют стандарту МЭК/EN 60670-1и требованиям украинской национальной системы сертификации УкрСЕПРО.
Подтвержденная огнестойкость
Испытание подтвердило, что коробка не загорается в течение 30 секунд при соприкосновении с раскаленной до +650 °C проволокой.
Устойчивость к коррозии и трещинам при высокой амплитуде температур
Коробка изготовлена из полипропилена, что делает ее прочной и долговечной. Испытания показали, что коробка сохраняет форму и пригодна к эксплуатации
при температурах от -25°C до +60°C. Оцинкованные крепежные винты устойчивы к коррозии, а пластиковые детали выдерживают испытание раскаленной до 650°C проволокой.
Легко выбиваемые заглушки
кабелей прошли испытания при температурах -25 и +60 °C. В пределах этого диапазона температур они легко выбиваются, не образуя острых сколов.
Надежный монтаж:
Расстояние между центрами соединенных коробок 71мм
Расстояние 71 мм гарантирует правильное расположение нескольких коробок при монтаже вплотную друг к другу.
Расстояние между точками крепления 60 мм
Расстояние 60 мм между крепежными винтами позволяет устанавливать в коробку большинство электроустановочных изделий с вертикальными и горизонтальными монтажными рамками.
Проверенная жесткость
Уникальная конструкция коробки из пропилена не позволяет ей ломаться при установке.
Встроенные фиксаторы
Остроумная конструкция фиксирующих защелок в верхней части коробки позволяет объединять в блоки несколько коробок.
Легко удаляемые заглушки
В коробках имеются заглушки диаметром от 10 до 20 мм. Они легко выбиваются вручную, образуя ровные отверстия для ввода кабелей. Отверстия не имеют острых сколов или заусениц, о которые можно порезаться или повредить кабель.
Коробки разной глубины в одной конструкции
Электроустановочная коробка глубиной 45 мм позволяет произвести монтаж розетки и выключателя, коробка глубиной 60 мм – дополнительную коммутацию большего числа кабелей в одной конструкции.
Встроенные соединительные защелки
Запатентованная конструкция защелок позволяет жестко соединить в блок монтажные коробки различной глубины для установки в горизонтальном или вертикальном положении.
Прочная защелкивающаяся крышка с вырезами под отвертку
Наши распределительные коробки имеют защелкивающуюся крышку с вырезами под плоскую отвертку, благодаря которым она снимается без малейшего повреждения.
IP30 – что это означает?
IP – это сокращение от International Protection, степень защиты по международному стандарту МЭК 60529. Первая цифра классифицирует степень защиты от про
никновения твердых предметов, вторая цифра классифицирует защиту от проникновения жидкостей. Таким образом, IP30 означает, что коробки Schneider Electric обладают защитой от проникновения твердых предметов диаметром более 2,5 мм (проводов, инструментов и т.д.), но не защищают от проникновения воды. Подобная степень защиты позволяет фиксировать коробку в правильном положении путем замоноличивания раствором.
Монтажные коробки для сплошных стен: Каталог
| Тип * | Артикул |
Габариты коробки
A/B/C (мм)
|
Цвет |
Кол-во в
упаковке
|
Фото |
| Установочная коробка для сплошных стен | |||||
|
Одноместная установочная коробка с 8 перфорированными отверстиями для ввода, используется для установки в сплошных стенах. Перфорированные отверстия – 10 - 16 -20 мм.. Степень защиты IP30. Материал: PP (полипропилен).
|
|||||
| 65x45 | IMT35100 | 81/46/71 | Зеленый | 200 |
 |
| 65x60 | IMT35101 | 81/61/71 | Зеленый | 120 |
 |
| Распределительная коробка для сплошных стен, круглая | |||||
|
Круглая распределительная коробка с 8 перфорированными отверстиями для ввода кабеля, используется для установки в сплошных стенах Отверстия – 10 - 16 -20 мм. Комплектуется крышкой. Степень защиты IP30. Материал: PP (полипропилен).
|
|||||
| 70x40 | IMT35120 | 80/43 | Зеленый | 175 |
 |
|
Круглая распределительная коробка с 12 преднарезанными отверстиями для ввода кабеля, используется для установки в сплошных стенах. Отверстия – 16 -20 - 25 мм. Комплектуется крышкой. Степень защиты IP30. Материал: PP (полипропилен).
|
|||||
| 100x50 | IMT35121 | 107/51 | Зеленый | 84 |
 |
| Распределительная коробка для сплошных стен, квадратная | |||||
|
Квадратная распределительная коробка с 28 перфорированными отверстиями для ввода кабеля, используется для установки в сплошных стенах. Отверстия – 16 -20 – 25 - 30 мм. Комплектуется крышкой и крепежными винтами. Степень защиты IP30. Материал: PP (полипропилен).
|
|||||
| 100x100x50 | IMT35122 | 112/51/112 | Зеленый | 72 |
 |
* Указаны внутренние размеры монтажных коробок
Монтажные коробки для сплошных стен. Техническое описание
| Материал коробки | PP (полипропилен) |
| Плотность | 0,97 г/см3 |
| Цветовая спецификация | Коробка – зеленый RAL 6001 |
| Крышка – белый RAL 9010 | |
| Степень защиты | IP30 |
| Огнестойкость | 650 °C |
| Диапазон рабочих температур | от -25°C до +60°C |
| Соответствие стандартам | Соответствует международному стандарту МЭК 60670-1 |
Размеры, мм
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Инструкция по монтажу в картинках
| Установочная коробка | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Распределительная коробка | |||
 |
 |
 |
 |
 |
 |
 |
 |
Соответствие требованиям УкрСЕПРО
Защита от поражения электрическим током
Конструкция корпусов в процессе эксплуатации изделий должна обеспечивать недоступность прикосновения токоведущих частей установленных аппаратов или частей аппаратов, которые могут оказаться под напряжением в результате повреждения. Проверку проводят внешним осмотром и путем приложения во всех возможных направлениях к частям, которые доступны после правильного монтажа, испытательного пальца с усилием 10 Н.
Требования к конструкции коробок
Отверстия под самонарезающие винты для крепления электрического оборудования должны гарантировать стойкость к механическим нагрузкам в ходе монтажа и эксплуатации. У крепежных винтов или корпуса не должно быть повреждений, которые бы препятствовали дальнейшей эксплуатации. Резьбовые крепежные средства должны быть сконструированы таким образом, чтобы выдерживать механические нагрузки, воздействующие при монтаже и эксплуатации. В процессе испытания производят завинчивание и вывинчивание крепежных средств: 10 циклов – для винтов, ввинчиваемых в резьбу изоляционного материала с моментом затяжки 0,5 Нм.
Устойчивость к старению
Коробки выдерживаются в термокамере при температуре 70 °С в течение одной недели. Образцы, прошедшие испытания, не должны иметь трещин, видимых невооруженным глазом, а материал образцов не должен быть липким или скользким.
Электрическая изоляция
Характеристики электрической изоляции проверяются после двух дней хранения при относительной влажности 95 %. В результате испытания высоким напряжением 2000 В не должно происходить поверхностного пробоя или пробоя изоляции.
Нагревостойкость
Корпус коробки не должен становиться вязким при тепловом воздействии. Соответствие проверяется путем вдавливания стального шарика при температуре 70°C.
Огнестойкость
Корпус коробки должен быть огнестойким при высоких температурах. Соответствие проверяется при испытании корпуса проволокой, раскаленной до температуры 650 °C.
Механические характеристики
Крышка должна подвергаться испытаниям на стойкость к ударным воздействиям силой 0,2 Нм при самой низкой температуре эксплуатации -25 °C. После испытаний крышка должна легко открываться без заусениц или сколов.

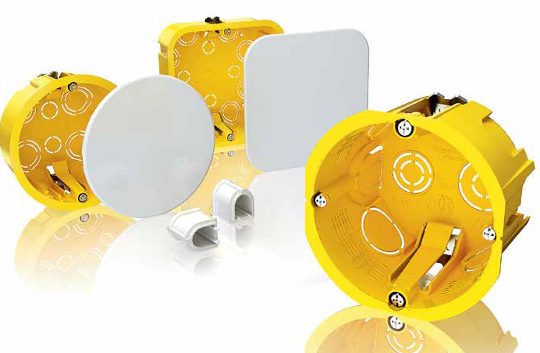

Монтажная коробка для полых стен Schneider Electric - тщательно испытанная монтажная коробка
Качество любой конструкции основано на качестве всех составляющих ее компонентов. Монтажная коробка для полых стен Schneider Electric специально разработана для ускорения процесса монтажа. Это достигается такими инновационными решениями, как запатентованная конструкция лапок, быстро вкручиваемые винты с трехзаходной резьбой и засечкой на конце винта, система предотвращения проворачивания в стене.
На первый взгляд монтажная коробка Schneider Electric представляет собой обычную коробку из желтого пластика. Но это только первое впечатление! Это изделие, каждая деталь которого выполнена на основе инновационных решений. Schneider Electric обладает богатым опытом конструирования электроустановочных изделий, поэтому мы знаем, что требуется электрикам и как облегчить их работу.
Легковыбиваемые заглушки
Отверстия для ввода кабелей прошли испытания при температурах -25 и +60 °C. В пределах этого диапазона температур они легко выбиваются, не образуя острых сколов.
Доказанная огнестойкость
Испытание подтвердило, что коробка не загорается в течение 30 секунд при соприкосновении с раскаленной до +850 °C проволокой.
Сопротивление вытягиванию
Крепление коробки для полых стен, включая крепежные винты, противостоит силе вытягивания в 100 Н.
Испытанная вдавливанием твердость
Прочность коробки подтверждена испытанием путем вдавливания в неё стального шарика при температуре +70 °C. После одного часа испытаний размер вмятины не превышал 2 мм.
Устойчивость к моменту вращения
Закрепленная в стене коробка не проворачивается под воздействием момента вращения в 3 Нм.
Инновационные решения, ускоряющие монтаж
Долговечность
Коробка изготовлена из полипропилена, что делает ее прочной и долговечной. Она не будет трескаться и раскалываться со временем при высокой амплитуде температур.
Надежная фиксация
Коробки оснащены универсальными монтажными лапками, раздвижная конструкция и острые концы которых обеспечивают устойчивый захват панелей полых стен. Винты и лапки изготовлены из стали и обеспечивают надежную защиту коробки от проворачивания. Быстро вкручиваемые крепежные винты для крепления быстро вкручиваются благодаря трехзаходной резьбе, что ускоряет монтаж в три раза.
Незаметность дефектов монтажа
Тонкая кромка вокруг коробки закрывает случайные неровности отверстия в стене. Кромка также минимизирует зазор между коробкой и стеной.
Расстояние между точками крепления 60 мм
Расстояние 60 мм между крепежными винтами позволяет устанавливать в коробку большинство электроустановочных изделий с вертикальными и горизонтальными монтажными рамками.
Система для предотвращения проворачивания
Коробки оснащены четырьмя выступами, которые гарантируют устойчивую фиксацию в гипсокартонной стене и предотвращают нежелательное проворачивание коробки.
Быстрота
Schneider Electric всегда думает об экономии вашего времени. Все компоненты коробки изготовлены так, чтобы максимально ускорить вашу работу. Подтверждением нашей заботы о вашем удобстве служат, например, винты с трехзаходной резьбой.
Простота установки и демонтажа
Продуманная конструкция лапок и фиксирующих винтов позволяет легко переустанавливать коробки. При необходимости коробку можно легко снять, а затем снова установить без малейшего повреждения стены и потери лапки.
Соединительный элемент
Крепление нескольких коробок вплотную друг к другу осуществляется с помощью соединительного элемента.
Легкоудаляемые заглушки
Заглушки легко удаляются вручную, освобождая ровные отверстия для ввода кабелей. Забудьте об острых краях и заусеницах, которые часто приводят к травмам.
Прочная защелкивающаяся крышка с вырезами под отвертку Наши распределительные коробки имеют защелкивающуюся крышку с вырезами под плоскую отвертку, благодаря которым она снимается без малейшего повреждения.
IP20 – что это означает?
IP – это сокращение от International Protection, степень защиты по международному стандарту МЭК 60529. Первая цифра классифицирует степень защиты от проникновения твердых предметов (рука, палец, частица пыли), вторая цифра классифицирует защиту от проникновения жидкостей. Таким образом, IP20 означает, что коробки Schneider Electric обладают защитой от проникновения твердых предметов диаметром более 12 мм, но не защищают от проникновения воды, что совершенно соответствует условиям монтажа внутри здания.
Монтажные коробки для полых стен Каталог
| Тип * | Артикул |
Габариты коробки
A/B/C (мм)
|
Цвет |
Кол-во в
упаковке
|
Фото |
| Установочная коробка для полых стен | |||||
|
Одноместная установочная коробка с 8 перфорированными отверстиями для ввода кабеля и металлическими лапками, используется для установки в полых стенах. Перфорированные отверстия 10-16-20 мм. Степень защиты IP20. Материал: PP (полипропилен).
|
|||||
| 65x45 мм | IMT35150 | 71/46/71 | Желтый | 210 |
 |
| Распределительная коробка для полых стен, круглая | |||||
|
Круглая распределительная коробка с 12 перфорированными отверстиями для ввода кабеля и металлическими лапками, используется для установки в полых стенах. Перфорированные отверстия – 10 - 16 -20 мм. Комплектуется крышкой. Степень защиты IP20. Материал: PP (полипропилен).
|
|||||
| 80x45 мм | IMT35160 | 95/48 | Желтый | 120 |
 |
|
Распределительная коробка для полых стен, квадратная
|
|||||
|
Квадратная распределительная коробка с 22 перфорированными отверстиями и металлическими лапками, используется для установки в полых стенах. Перфорированные отверстия – 10 - 16 -20 мм. Комплектуется крышкой. Степень защиты IP20. Материал: PP (полипропилен).
|
|||||
| 100x100x50 | IMT35161 | 120/53/120 | Желтый | 120 |
 |
| Соединительный элемент | |||||
|
Элемент для соединения двух одноместных установочных коробок, расстояние между центрами которых составляет 71 мм. Материал: PP (полипропилен).
|
|||||
|
Соединительный
элемент
|
IMT35180 | 21/21/17.5 | Белый | 900 |
 |
* Указаны внутренние размеры монтажных коробок
Монтажные коробки для полых стен. Техническое описание
| Материал коробки | PP (полипропилен) |
| Плотность | 0,97 г/см3 |
| Цветовая спецификация | Коробка – желтый RAL 1018, крышка – белый RAL 9010 |
| Степень защиты | IP20 |
| Огнестойкость | 850 °C |
| Диапазон рабочих температур | от -25°C до +60°C |
| Соответствие стандартам | Соответствует международному стандарту МЭК 60670-1 |
Размеры, мм
|
|
||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||
Инструкция по монтажу в картинках
| Установочная коробка для полых стен | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| Распределительная коробка для полых стен | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
