Инструкция по монтажу ThinMat ENSTO EFHTM160

Настоящая инструкция описывает правила монтажа тонких нагревательных матов ThinMat для систем «теплый пол», предназначенных для установки выравнивающий раствор непосредственно под плитку, паркет, ламинат или линолеум. Для монтажа под плитку рекомендуется использовать маты с мощностью 160Вт/м2, для установки в стяжку под паркет, ламинат и линолеум – не более 100Вт/м2.

Перед началом монтажа внимательно ознакомьтесь с инструкцией и следуйте нашим рекомендациям во время проведения работ. Мы также рекомендуем сохранить инструкцию для последующего обращения к ней в течение всего срока эксплуатации системы.



ОБЩИЕ ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ

•  Для проектирования системы «теплый пол» могут потребоваться специальные знания. Привлечение специалистов, обладающих нужным уровнем квалификации, является залогом качества выполненных работ.

•  При проектировании требуется соблюдение правил монтажа электрооборудования, действующих в стране эксплуатации.

•  Рабочий проект должен включать в себя следующую информацию:

- Тип нагревательного мата, мощность, длина

- Площадь укладки, зоны, где кабель был снят с основы (сетки)

•  Все изменения, вносимые в проект в процессе монтажа, должны быть отражены на чертежах максимально точно.

•  Чертеж и заполненный протокол монтажа должны сохраняться весь срок эксплуатации системы.





ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ

•  Монтаж и подключение нагревательного мата должны выполняться специалистом, обладающим достаточным уровнем квалификации для проведения подобных работ.

•  Запрещается монтаж, при котором кабель в процессе эксплуатации может быть подвержен механическому воздействию. Кабель также не должен подвергаться таким воздействиям в процессе монтажа.

•  Алюминиевый скотч

•  Гофрированная труба

•  Терморегулятор с датчиком пола (только для продуктов, в кодировку которых входит обозначение +Т)

МОНТАЖ

Перед началом монтажа тщательно очистите поверхность пола, уберите все камни и другие острые предметы, которые могут повредить нагревательный кабель. Выровняйте поверхность пола. Рекомендуется использовать грунтовку для обеспечения лучшего сцепления клеевой основы мата с поверхностью пола. Монтаж системы теплых полов производится в соответствии с рисунками:

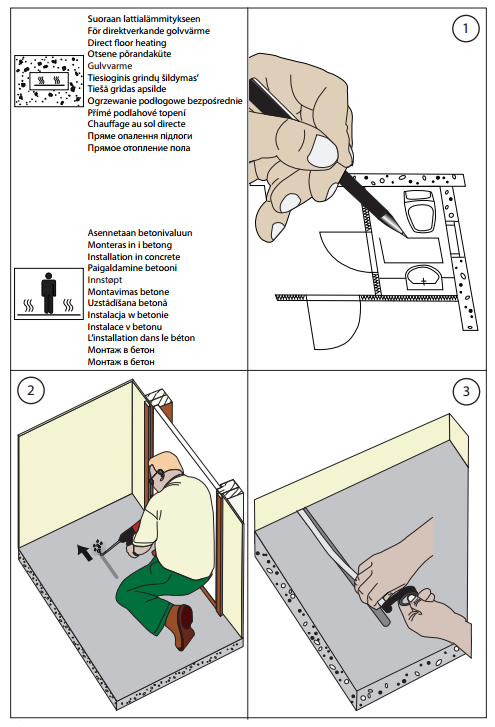

1. Подберите тип и размер нагревательного мата и нарисуйте схему его монтажа. Обязательно отметьте на схеме местоположения соединительной и концевой муфт, а также температурного датчика. Храните чертеж со всеми данными весь срок эксплуатации системы.

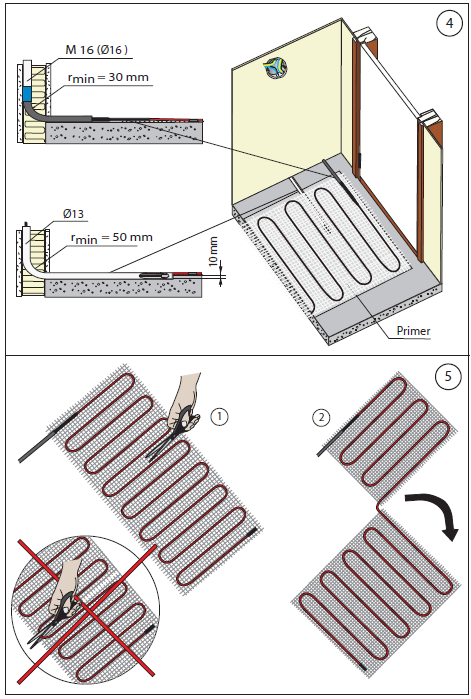

2. Сделайте штробу глубиной около 10мм для установки температурного датчика в гофрированной трубе. Датчик можно установить в гофрированную трубу, входящую в комплект поставки, в зоне стены гофротрубка должна быть соединена с жесткой трубой, идущей к монтажной коробке. Рекомендуется обеспечить отсутствие превышения верхней части гофротрубки относительно нагревательного кабеля. Необходимо обеспечить такой изгиб гофротрубки, чтобы при необходимости датчик можно было извлечь и заменить на новый. Гофротрубка с датчиком должна располагаться посередине между двумя витками нагревательного кабеля и не пересекаться с ним.

3. Конец гофротрубки, находящийся в стяжке, должен быть изолирован от проникновения бетона внутрь.

4. Питающий кабель необходимо установить в гофрированную трубу, которая также удлиняется жесткой трубой до монтажной коробки. Питающий кабель не должен соприкасаться или пересекать нагревательный кабель.

5. Разрезать основу (сетку) мата необходимо в соответствии с рисунком. Делайте это аккуратно, чтобы не повредить нагревательный кабель.

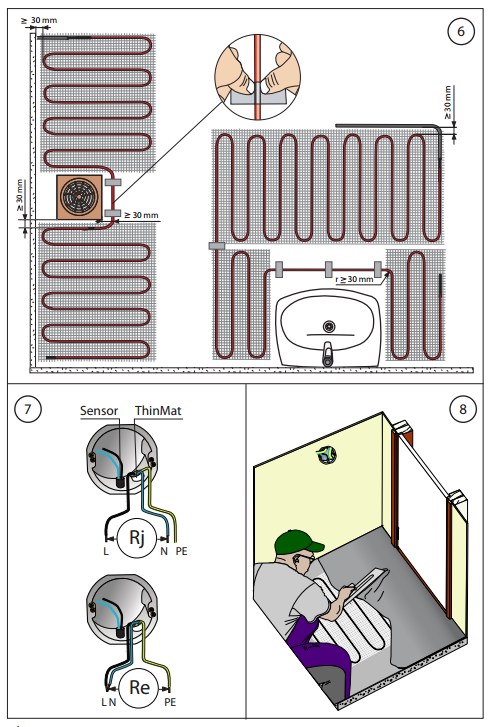

6. Раскатывать мат необходимо таким образом, чтобы сторона мата, покрытая клеем, была направлена к полу. Клей фиксирует мат на поверхности пола и препятствует его смещению в процессе формирования выравнивающей стяжки/установки плитки в клей. Раковины, сливные отверстия и стационарные предметы надо обходить в соответствии с рисунком. Если кабель снимается с сетки, его требуется зафиксировать на поверхности пола, например, с помощью алюминиевого скотча, входящего в комплект.

7. Замеры сопротивления кабеля и сопротивления изоляции кабеля должны проводиться как минимум дважды, до и после заливки стяжки. Полученные результаты должны вноситься в таблицу измерений.

8. Нагревательный кабель заливается ровнителем таким образом, чтобы сам кабель муфты и гофротрубка полностью находились в нем. Нельзя, чтобы заливка пола была неравномерной, избегайте образования воздушных карманов. Поверх затвердевшего раствора можно устанавливать паркет, ламинат, линолеум (100Вт/м2) или плитку (160Вт/м2).

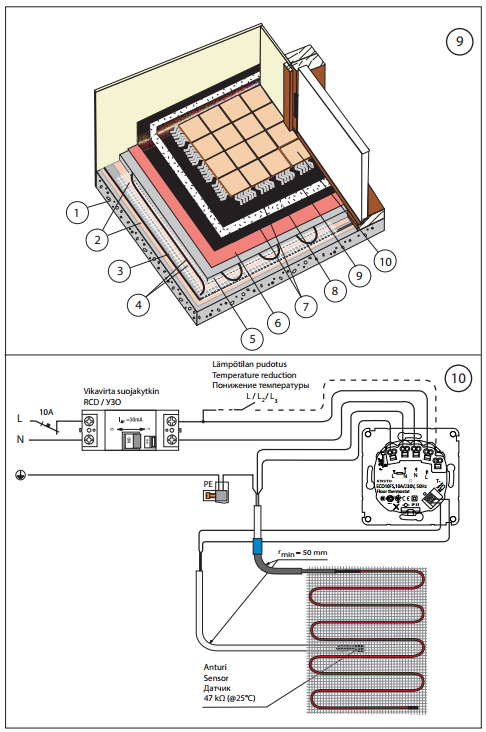

9. На рисунке 9 приведена информация о конструкции пола для влажных помещений с использованием нагревательных матов ThinMat, в частности, как устанавливается гидроизоляция, например, в ванной комнате. Если кабель монтируется в помещениях, где гидроизоляция не требуется, можно пропустить этапы 6, 7 и 8. Следует отметить, что помимо рулонных материалов гидроизоляции, в продаже имеются альтернативы, включающие в себя компоненты 7 и 8, например, гидроизоляционные мастики. Приведенная схема отражает требования и стандарты, действующие на территории Финляндии. При обустройстве гидроизоляции рекомендуется руководствоваться местными требованиями и нормативами.
