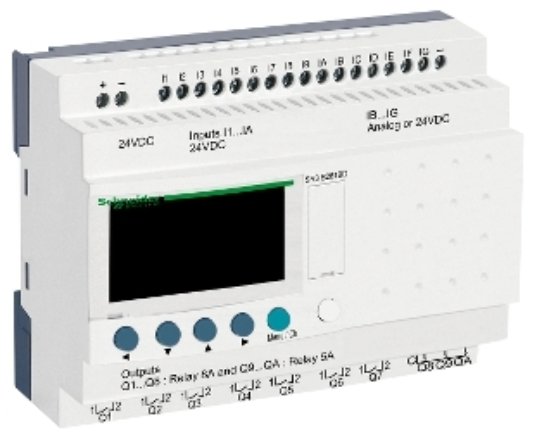

ИНТЕЛЛЕКТУАЛЬНОЕ РЕЛЕ 26ВХ/ВЫХ, =24В ДИСПЛ+Часы. Schneider Electric SR3B261BD
| Артикул: |
_SR3B261BD
|
| Бренд: |
Schneider Electric
|
| Семейство: |
Zelio
|
| Предупреждение: |
Отображенные на сайте ЦЕНЫ указаны включительно С НАЛОГАМИ справочно и не являются публичной офертой. Характеристики и фотографии товаров указаны справочно и МОГУТ ОТЛИЧАТЬСЯ от оригинала
|
Где купить
| Поставщик: |
АСТ-Светотехника Киев
|
| Телефон: |
097 439-6335 е-мейл: elmar1@svt.org.ua
|
Интеллектуальное реле
| { Uimp } номинальная импульсная выдерживаемая напр .: |
4 кВ в соответствии с МЭК 60947-1 и МЭК 60664-1
|
| { Us } номинальное напряжение питания: |
24 В
|
| Вес 1 упаковки: |
379,000 г
|
| Возмущение излучаемое/проводящее: |
Класс B в соответствии с EN 55022-11 группа 1
|
| Время преобразования: |
Время цикла интеллектуального реле для цепи аналогового входа
|
| Время реакции: |
10 мс (от уровня 0 до уровня 1) для релейного выхода
|
| Время реакции 2: |
5 мс (из состояния 1 в состояние 0) для релейного выхода
|
| Входное полное сопротивление: |
12 кОм для IB... IG используется как аналоговая входная цепь
|
| Входное полное сопротивление 2: |
12 кОм для IB... IG используется как дискретная входная цепь
|
| Входное полное сопротивление 3: |
7.4 кОм для I1...IA и IH...IR дискретные входные цепи
|
| Высота 1 упаковки: |
6,800 см
|
| Высота над уровнем моря: |
2000 м
|
| Выходной тепловой ток 2: |
8 А на 8 выходов для релейного выхода
|
| Гарантия: |
18 месяцев
|
| Диапазон аналогового входа: |
0...10 В
|
| Диапазон аналогового входа 2: |
0...24 В
|
| Длина 1 упаковки: |
13,300 см
|
| Защита от обратной полярности: |
С
|
| Значение младшего бита: |
39 мВ для цепи аналогового входа
|
| Исходный тепловой ток: |
5 А на 2 выхода для релейного выхода
|
| Категория перенапряжения: |
III conforming to МЭК 60664-1
|
| Количество аналоговых входов: |
6
|
| Количество выходов: |
10 релейный
|
| Количество дискретных входов: |
16 в соответствии с МЭК 61131-2 Тип 1
|
| Количество единиц в 1 упаковке: |
1
|
| Количество линий схемы управления: |
0…500 из FBD программирования
|
| Количество линий схемы управления 2: |
0…240 с лестницы программирования
|
| Коммутационная способность { мА }: |
>= 10 мА на 12 В (релейный выход)
|
| Локальный дисплей: |
С
|
| Максимальна высота переноса: |
3048 м
|
| Максимальное допустимое напряжение: |
30 V для цепи аналогового входа
|
| Максимальный ток источника питания: |
190 мА (без удлинителя)
|
| Максимальный ток источника питания 2: |
300 мА (с удлинителями)
|
| Масса нетто: |
0,4 кг
|
| Механическая износостойкость: |
10000000 циклов для релейного выхода
|
| Момент затяжки: |
0,5 Н.м
|
| Напряжение дискретного входа: |
24 В постоянное напряжение
|
| Отклонение хода часов: |
12 мин/год на 0…55 °C
|
| Отклонение хода часов 2: |
6 с/месяц на 25 °C
|
| Относительная влажность: |
95 % без конденсата или копания воды
|
| Погрешность преобразования: |
+/- 5 % на 25 °C для цепи аналогового входа
|
| Погрешность преобразования 2: |
+/- 6.2 % на 55 °C для цепи аналогового входа
|
| Пределы выходного напряжения: |
5...30 В постоянный ток (релейный выход)
|
| Пределы питающего напряжения: |
19,2…30 В
|
| Предельный уровень напряжения (состояние 0): |
до 5 В для I1...IA и IH...IR дискретные входные цепи
|
| Предельный уровень напряжения (состояние 0) 2: |
до 5 В для IB... IG используется как дискретная входная цепь
|
| Предельный уровень напряжения (состояние 1): |
>= 15 В для I1...IA и IH...IR дискретные входные цепи
|
| Предельный уровень напряжения (состояние 1) 2: |
>= 15 В для IB... IG используется как дискретная входная цепь
|
| Продолжительность цикла: |
6…90 мс
|
| Рабочая температура окружающей среды: |
-20…40 °C в невентилированном корпусе в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
|
| Рабочая температура окружающей среды 2: |
-20…55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
|
| Рабочая частота { Гц }: |
0,1 Гц (при Ie ) для релейного выхода
|
| Рабочая частота { Гц } 2: |
10 Гц (Режим холостого хода) для релейного выхода
|
| Рабочее расстояние: |
10 m between stations , with screened cable ( sensor not isolated ) для цепь аналогового входа
|
| Разрешение аналогового входа: |
8 бит
|
| Рассеиваемая мощность {Вт}: |
10 В с удлинителями
|
| Рассеиваемая мощность {Вт}2: |
6 В без удлинителя
|
| Сертификация изделия: |
GL
|
| Сертификация изделия 2: |
C- Tick
|
| Сертификация изделия 3: |
CSA
|
| Сертификация изделия 4: |
UL
|
| Сертификация изделия 5: |
GOST
|
| Совместимость входа: |
3-проводящие датчики приближения PNP для дискретного входа
|
| Соответствие: |
Память программы при каждом включении
|
| Срок резервного хранения данных: |
10 лет на 25 °C
|
| Стабильность и повторяемость характеристики: |
+/- 2 % на 55 °C для цепь аналогового входа
|
| Стандарты: |
МЭК 61000-4-2 уровень 3
|
| Стандарты 2: |
МЭК 61000-4-5
|
| Стандарты 3: |
МЭК 61000-4-6 уровень 3
|
| Стандарты 4: |
МЭК 61000-4-11
|
| Стандарты 5: |
МЭК 61000-4-3
|
| Стандарты 6: |
МЭК 60068-2-27 Ea
|
| Стандарты 7: |
МЭК 61000-4-12
|
| Стандарты 8: |
МЭК 60068-2-6 Fc
|
| Стандарты 9: |
МЭК 61000-4-4 уровень 3
|
| Степень загрязнения: |
2 в соответствии с МЭК 61131-2
|
| Степень защиты: |
IP20 в соответствии с МЭК 60529 (клемная колодка)
|
| Степень защиты 2: |
IP40 в соответствии с МЭК 60529 (передняя панель)
|
| Текущее состояние 0 гарантировано: |
до 0.5 мА (IB... IG используется как дискретная входная цепь)
|
| Текущее состояние 0 гарантировано 2: |
до 0.75 мА (I1...IA и IH...IR дискретные входные цепи)
|
| Текущее состояние 1 гарантировано: |
>= 1.2 мА (IB... IG используется как дискретная входная цепь)
|
| Текущее состояние 1 гарантировано 2: |
>= 2.2 мА (I1...IA и IH...IR дискретные входные цепи)
|
| Температура окружающего воздуха для хранения: |
-40…70 °C
|
| Тип 1 упаковки: |
PCE
|
| Тип аналогового входа: |
Режим синфазного сигнала
|
| Тип датчика температуры: |
NTC 10k на 25°C
|
| Тип датчика температуры 2: |
NTC 1000k на 25°C
|
| Тип датчика температуры 3: |
KTY81 210/220/221/222/250
|
| Тип датчика температуры 4: |
Pt 500
|
| Тип дискретного входа: |
Резистивный
|
| Тип контакта и соединения: |
Нормально открытый для релейный выход
|
| Ток дискретного входа: |
4 мА
|
| Устойчивость к коротким перерывам потребления: |
1 мс
|
| Характеристики внешней среды: |
Директива по электромагнитной совместимости conforming to МЭК 61000-6-2
|
| Частоту численных событий: |
1 кГц для дискретного входа
|
| Часы: |
С
|
| Ширина 1 упаковки: |
10,000 см
|
| Электрическая износостойкость: |
AC-12 500000 циклов на 230 В, 1,5 А для релейного выхода в соответствии с IEC 60947-5-1
|
| Электрическая износостойкость 1: |
AC-15 500000 циклов на 230 В, 0,9 А для релейного выхода в соответствии с IEC 60947-5-1
|
| Электрическая износостойкость 2: |
DC-12 500000 циклов на 24 В, 1,5 А для релейного выхода в соответствии с IEC 60947-5-1
|
| Электрическая износостойкость 3: |
DC-13 500000 циклов на 24 В, 0,6 А для релейного выхода в соответствии с IEC 60947-5-1
|
Маркировка Green PremiumTM
| Обязательства Schneider Electric поставлять продукцию с лучшей в своем классе экологической производительностью: |
Марка Green Premium обещает соответствие самым современным нормам, прозрачность по влиянию на окружающую среду, а также циклические и низкие продукты CO2
|
Производство
| Производитель: |
Schneider Electric
|
| Страна производства: |
FR
|
Технические характеристики
| Название продукта: |
Компактное интеллектуальное реле
|
| Описание: |
компактное интеллектуальное реле/программированный контроллер Zelio Logic SR3 использует напряжение питания 24 В постоянного тока. Он имеет 26 входов/выходов с винтовыми клеммами
|
| Серия продукта: |
Zelio Logic
|
| Степень защиты, IP: |
20
|
Упаковка
| Кол -во в упаковке, ед.: |
1
|
Дополнительная информация
| Дополнительная информация по продукции Schneider Electric: |
Дополнительную информацию о продукции, в случае недостаточности ее на сайте Elmar.com.UA, можно узнать на сайте производителя и поставщика www.se.com
|
