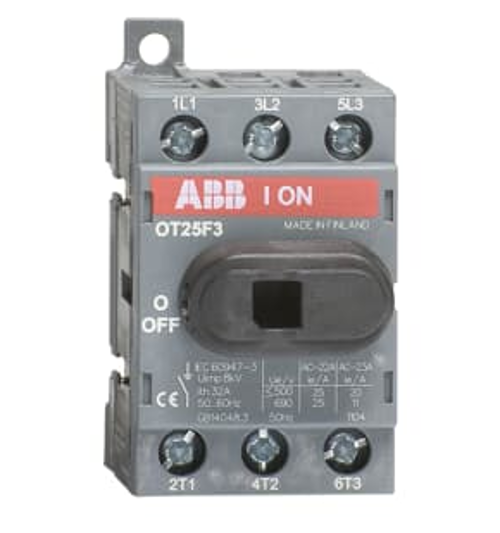

OT25F3 ВИМИКАЧ-РОЗ'ЄДНЮВАЧ 25A (з рукояткою) 3-полюсний, монтаж: на підставі / монтується на DIN-рейку ABB 1SCA104857R1001

В наявності

(0)

Код: 1SCA104857R1001

Офіційний дистриб’ютор

1290.96 ₴

Ціни вказані з ПДВ

Купити зараз в 1-клік

Сімейство:
Разъединитель
Країна виробництва:
FI
Виробник:
ABB
Область застосування:
Коммерческая/Бытовая
Номінальна напруга:
380 V AC
Бренд:
ABB
Всі характеристики

Ціни вказані з ПДВ станом на 18 листопада 2025 року довідково та можуть бути змінені
Гуртові та роздрібні продажі за безготівковий розрахунок. НАЛОЖЕНОГО ПЛАТЕЖУ НЕМАЄ

Доставка

Самовивіз Отримати завтра
Безкоштовно

Нова Пошта (відділення) Отримати завтра
Від 150 грн
Нова Пошта (поштомат) Отримати завтра
Від 150 грн

Оплата та повернення

Оплачуйте покупку готівкою через банк, платіжною карткою, передоплата безготівкова

Вся техніка має сертифікати та гарантії від виробника. Повернути її можна протягом 14 днів після покупки

OT25F3 ВИМИКАЧ-РОЗ'ЄДНЮВАЧ 25A (з рукояткою) 3-полюсний, монтаж: на підставі / монтується на DIN-рейку ABB

В наявності

(0)

Код: 1SCA104857R1001

1290.96 ₴

Ціни вказані з ПДВ

Купити зараз в 1-клік

Опис

Розширений тип: вимикач-роз'єднувач OT25F3

Ідантифікаційний номер продукту: 1SCA104857R1001

EAN:6417019390000

Опис каталогу: ВИМКНЮВАЧ-РОЗ'ЄДНЮВАЧ OT25F3

Довгий опис:3-полюсний, переднє керування, монтаж на основі, монтований на DIN-рейку вимикач-роз'єднувач / роз'єднувач без плавких запобіжників із захищеними затискними клемами, ручка та стрижень не включені

Категорії

Коди продуктів » Низьковольтне обладнання та системи » Вимикачі » Вимикачі-роз'єднувачі

OT25F3 — зображення 0

Замовлення

Мінімальна кількість для замовлення: 10 шт.

Номер митного тарифу: 85365080

Країна походження: Фінляндія (FI)

Популярні завантаження

Технічний паспорт, технічна інформація: 1SCC301020C0201

Інструкції та посібники:1СКК301052М0006

Механічні креслення:1SCC301434F0001

1SCC301433F0001

OT16-40F3.stp

OT16-40F3.igs

Розміри

Чиста ширина продукту: 35 мм

Висота продукту нетто: 68 мм

Чиста глибина продукту / довжина: 56 мм

Вага нетто продукту: 0,09 кг

Технічні

Номінальний робочий струм AC-21A (I e ):(380 ... 415 В) 25 А

(500 В) 25 А

(690 В) 25 А

Номінальний робочий струм AC-22A (I e ):(380 ... 415 В) 25 А

(500 В) 25 А

(690 В) 25 А

Номінальний робочий струм AC-23A (I e ):(380 ... 415 В) 20 А

(500 В) 20 А

(690 В) 11 А

Номінальна робоча потужність AC-23A (P e ):(220...240 В) 4 кВт

(400...415 В) 9 кВт

(500 В) 9 кВт

(690 В) 9 кВт

Умовний тепловий струм на відкритому повітрі (Ith): q = 40 °С 32 А

Умовний тепловий струм (I): Повністю закритий 32 А

Номінальна витримувана імпульсна напруга (U imp ):8 кВ

Номінальна напруга ізоляції (Ui): співвідв.IEC/EN 60664-1 750 В

Номінальна робоча напруга: Основний ланцюг 750 В

Номінальна здатність, що включає, при короткому замиканні (I см ):(690 В) 0,71 кА

Номінальний короткочасний струм низької напруги (I cw ):за 1 з 0,5 кА

Номінальний умовний струм короткого замикання (I nc ):(запобіжник 40 А, ≤415) 50 кА

(запобіжник 25 А, 690 В) 50 кА

Втрата потужності: за номінальних робочих умов на полюс 0,6 Вт

Ступінь забруднення:3

Тип ручки:Ручка Ручка

та вал у комплект не входять

Перемикачі Робочий механізм: Механізм у верхній частині перемикача

Відстань між фазами: Стандарт

Положення лінійних терміналів: Верхній вхід - Нижній край

Нижній вхід - Верхній кінець

Робочий режим: фронтальне управління

Стандарти: МЕК 60947-3 / UL 508 / CSA C22.2 № 14

Спеціальні функції: Ні

Тип кріплення: Базовий монтаж

Кількість полюсів:3

Перетин кабелю: Cu 0,75...10 мм²

Довжина зачистки проводів: Основний ланцюг 10 мм.

Основний ланцюг 0,38 дюйма

Ступінь захисту: Передня IP20

Тип терміналу:Гвинтові клеми

Момент затяжки: співвідв. ПЕК 60947-1 0,8 Н·м

Механічна стійкість:20000

Тип замку:Ні

Технічні стандарти UL/CSA

Максимальна робоча напруга UL/CSA: 600 В

Ампер Рейтинг:30 А

Номінальна потужність UL/CSA: (110-120 В змінного струму) Однофазний 1,5 к.с.

(240 В змінного струму) Однофазний 3 к.с.

(440-480 В змінного струму) Однофазний 7,5 л.с.

(550–600 В змінного струму) Однофазний 10 к.с. (220 В змінного струму

) ... 240 В змінного струму) Трифазний 7,5 л.с.

(440...480 В змінного струму) Трифазний 15 к.с.

(550...600 В змінного струму) Трифазний 20 к.с.

Момент затяжки: співвідв.ПЕК 60947-1 0,8 Н·м

Момент затяжки UL/CSA: 7 дюйм·фунтів

Що відноситься до навколишнього середовища

Статус RoHS: Відповідно до Директиви ЄС 2011/65/ЄС та Поправки 2015/863 від 22 липня 2019 р.

Інформація про довкілля:1SCC301262D0201

Сертифікати та декларації (номер документа)

Сертифікат АТЕХ: Сертифікація не потрібна

Декларація про відповідність - CE:1SCC301166D2703

Інформація про довкілля:1SCC301262D0201

Інструкції та посібники:1СКК301052М0006

ДОСЯГНЕННЯ декларації:1SCC011021D0201

Інформація про RoHS:1SCC011020D0201

Сертифікат ВУЛ: сертифікат cULus OT16-80

Сертифікат VDE: Сертифікація не потрібна

Інформація про контейнер

Пакет Рівень 1 Одиниці: коробка 1 шт.

Ширина пакета рівня 1:67 мм

Пакет Рівень 1 Глибина/Довжина: 79 мм

Рівень упаковки 1 Висота: 46 мм

Вага брутто рівня упаковки 1:0,1 кг

Пакет EAN рівня 1:6417019390000

класифікації

Код класифікації об'єкта: Питання

ETIM 5:EC000216 - Вимикач-роз'єднувач

ETIM 6:EC000216 - Вимикач-роз'єднувач

ETIM 7:EC000216 - Вимикач-роз'єднувач

ETIM 8:EC000216 - Вимикач-роз'єднувач

Характеристики

Сімейство:	Разъединитель
Країна виробництва:	FI
Виробник:	ABB
Область застосування:	Коммерческая/Бытовая

SEO фільтра Загальні значення

Номінальна напруга:	380 V AC 415 V AC 500 V AC 690 V AC
Бренд:	ABB

SEO фільтра. Автоматичні вимикачі

Кількість полюсів:	3 полюси
Номінальна відключаюча здатність:	50кА
Основні функції (НВА):	Для житлових приміщень Для комерційних об'єктів Комутація під навантаженням Ручне управління навантаженням Увімкнення та вимкнення ланцюгів Швидкий монтаж
Тип товару (НВА):	Вимикач Рубильник

_Замовлення та Термін поставки

Термін постачання:	складська, за відсутності - за погодженням

Де придбати

Постачальник:	Інтернет-портал Elmar, Світлотехніка Київ
Телефон:	097 439-6335 е-мейл: elmar1@svt.org.ua

Характеристики низьковольтного апарату

Висота, мм:	68
Глибина, мм:	56
Кількість модулів:	3
Кількість полюсів:	3-полюса
Напруга,:	380-415
Номінальний струм, А:	25
Серія:	OT
Тип низьковольтного апарату:	Выключатель нагрузки
