Триполюсний автоматичний вимикач

Триполюсний автоматичний вимикач 3P використовують для захисту трифазних електромереж від перевантаження та короткого замикання. У цьому розділі можна підібрати автомати для побутових, комерційних і промислових об’єктів за номінальним струмом, характеристикою спрацювання, відключаючою здатністю та брендом.

Показати ще

1
2
3
4
5
6
7
8
2 - 16

Як обрати триполюсний автоматичний вимикач 3P

Автомат 3P одночасно відключає три фазні лінії, тому його зазвичай встановлюють у трифазних щитах, на вводі, для окремих силових ліній, обладнання, верстатів, насосів, вентиляції або інших навантажень, які працюють від мережі 380–400 В. Щоб вибір був безпечним, важливо орієнтуватися не лише на ціну, а й на параметри мережі та характер навантаження.

На що звернути увагу перед покупкою

Номінальний струм. Автомат має відповідати перерізу кабелю та потужності навантаження.
Кількість полюсів. Для трифазних ліній без розриву нейтралі зазвичай використовують 3P, а для схеми з відключенням N — 4P.
Крива відключення. Тип C підходить для більшості стандартних навантажень, тип D — для обладнання з високими пусковими струмами.
Відключаюча здатність. Для побутових і комерційних об’єктів часто обирають 6 kA, для складніших мереж — 10 kA і вище.
Бренд і серія. Для щитів краще використовувати сумісні модульні пристрої одного виробника або однієї серії.

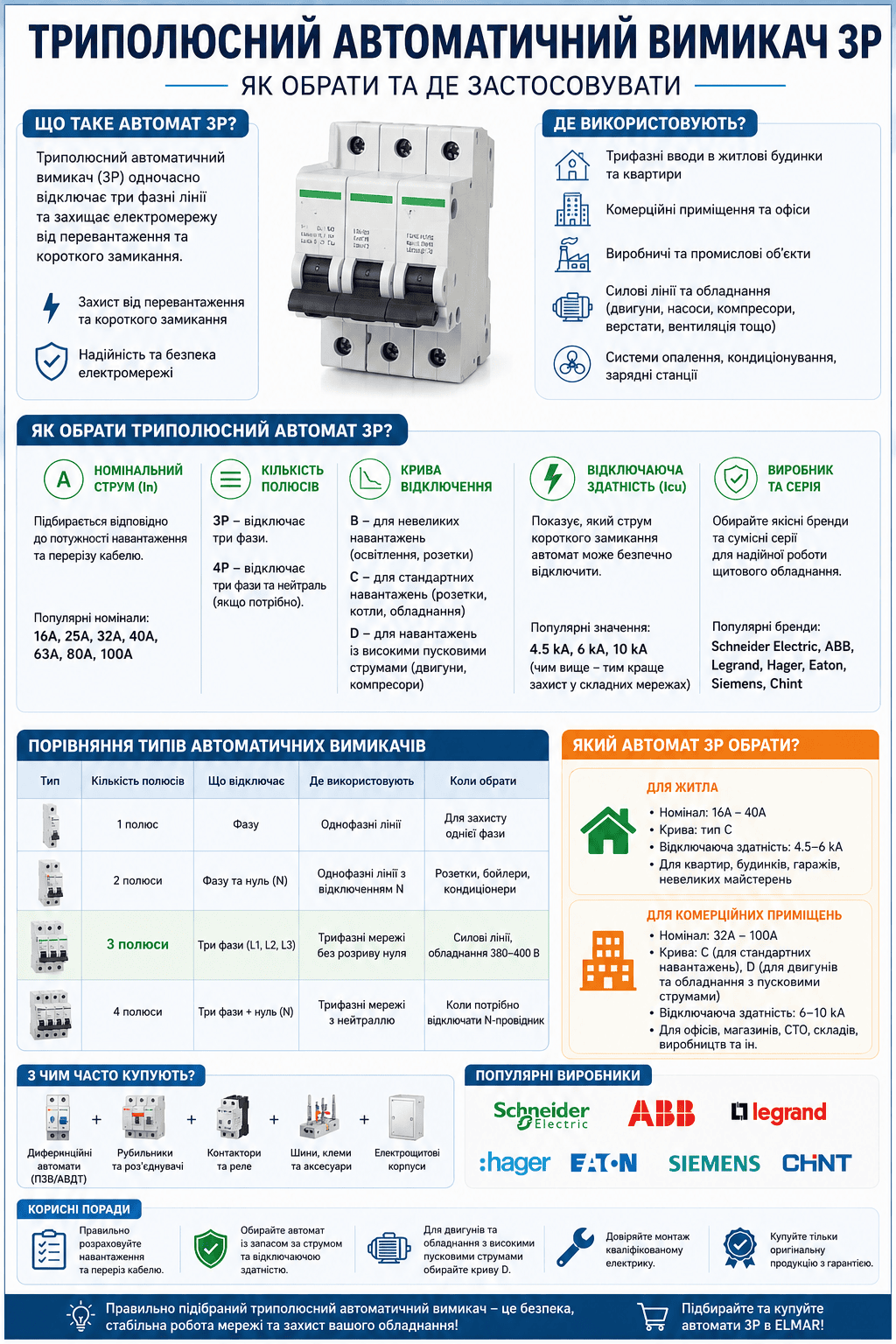

Інфографіка: як обрати триполюсний автоматичний вимикач 3P

Порядок вибору автомата 3P

Визначте, яке обладнання або лінію потрібно захистити.
Перевірте напругу мережі та тип підключення: 380 В / 400 В, три фази.
Підберіть номінальний струм відповідно до кабелю та навантаження.
Оберіть характеристику спрацювання: B, C або D.
Перевірте відключаючу здатність: 4.5 kA, 6 kA, 10 kA або вище.
Порівняйте моделі за брендом, наявністю, ціною та гарантією.

Порівняння популярних типів автоматичних вимикачів

Тип автомата	Де використовують	Коли обрати
1P	Окремі однофазні лінії	Для захисту однієї фази в побутових мережах
2P	Однофазні лінії з відключенням фази та нуля	Для розеткових груп, бойлерів, кондиціонерів, окремих ліній
3P	Трифазні мережі та силові лінії	Для захисту трьох фаз без окремого розриву нейтралі
4P	Трифазні мережі з нейтраллю	Коли потрібно одночасно відключати три фази та N-провідник

Суміжні популярні категорії

Однополюсні автоматичні вимикачі — для однофазних ліній.
Двополюсні автомати — для однофазних ліній з розривом фази та нуля.
Чотириполюсні автоматичні вимикачі — для трифазних мереж із нейтраллю.
Силові автоматичні вимикачі — для потужніших навантажень.
Диференційні автомати — для захисту від витоку струму та короткого замикання.
Модульні контактори — для керування навантаженням у щиті.
Роз’єднувачі та рубильники — для ввідних і комутаційних вузлів.

З чим часто купують триполюсні автомати

Для повноцінного монтажу в електрощиті разом з автоматом 3P часто підбирають модульні контактори, рубильники, диференційний захист, клеми, шини, корпус щита та кабель відповідного перерізу. Якщо автомат ставиться на лінію двигуна або потужного обладнання, варто також перевірити пускові струми та умови роботи навантаження.

Для приватних будинків, квартир із трифазним вводом, гаражів або невеликих майстерень зазвичай використовують триполюсні автоматичні вимикачі з характеристикою C та відключаючою здатністю 4.5–6 kA. Такі моделі підходять для стандартних побутових навантажень: електрокотлів, варильних поверхонь, насосів, систем опалення, кондиціонерів або трифазних розеток.

Популярні номінали: 16A, 25A, 32A, 40A.
Рекомендована характеристика: тип C.
Для більшості житлових щитів достатньо 6 kA.
Найчастіше обирають модульні автомати Schneider Electric, ABB, Hager або Legrand.

Який триполюсний автомат підійде для житла

Популярні номінали: 16A, 25A, 32A, 40A.
Рекомендована характеристика: тип C.
Для більшості житлових щитів достатньо 6 kA.
Найчастіше обирають модульні автомати Schneider Electric, ABB, Hager або Legrand.

Для житлових об’єктів важливо правильно підібрати автомат не лише за потужністю навантаження, а й відповідно до перерізу кабелю та параметрів електромережі.

Який триполюсний автомат підійде для комерційних приміщень

Для магазинів, офісів, СТО, виробничих приміщень, складів та іншої комерційної нерухомості зазвичай використовують триполюсні автомати з підвищеною відключаючою здатністю — 6 kA або 10 kA. Такі моделі розраховані на стабільну роботу при вищих навантаженнях і частіше застосовуються для захисту силових ліній, вентиляції, компресорів, двигунів, холодильного обладнання та професійної техніки.

Популярні номінали: 32A, 40A, 63A, 80A, 100A.
Для стандартного обладнання підходить характеристика C.
Для двигунів і навантажень із високими пусковими струмами — тип D.
Для комерційних щитів часто використовують автомати ABB, Schneider Electric, Siemens або Eaton.

У комерційних мережах важливо враховувати не лише навантаження, а й можливі пускові струми, умови експлуатації, резерв потужності та вимоги до електробезпеки.

Також купують у категоріях

Корисна інформація

Для чого потрібен триполюсний автоматичний вимикач?

Триполюсний автомат захищає три фазні провідники від перевантаження та короткого замикання. Його встановлюють у трифазних мережах для захисту вводу, окремих силових ліній або обладнання.

Чим автомат 3P відрізняється від 4P?

Автомат 3P відключає три фази, а 4P — три фази та нейтральний провідник. Якщо у схемі потрібно розривати також N-провідник, краще розглядати чотириполюсну модель.

Яку характеристику обрати: B, C чи D?

Тип C підходить для більшості стандартних побутових і комерційних навантажень. Тип D використовують для обладнання з великими пусковими струмами, наприклад двигунів або потужних трансформаторів.

Що означає 6 kA або 10 kA в характеристиках автомата?

Це відключаюча здатність — максимальний струм короткого замикання, який автомат може безпечно вимкнути. Для стандартних щитів часто достатньо 6 kA, а для складніших або промислових мереж можуть знадобитися моделі 10 kA і вище.

Чи можна підібрати автомат 3P тільки за потужністю обладнання?

Ні. Крім потужності, потрібно враховувати переріз кабелю, тип навантаження, пускові струми, напругу мережі та вимоги до відключаючої здатності. Якщо є сумніви, краще проконсультуватися зі спеціалістом перед покупкою.
