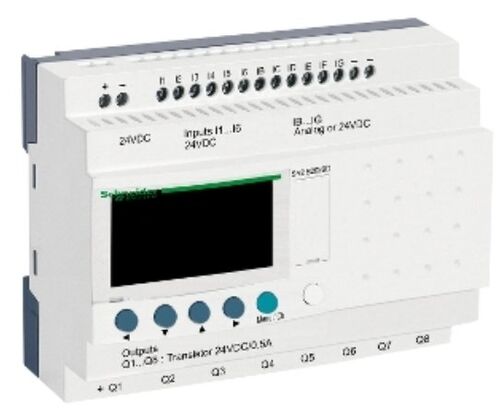

ІНТЕЛЕКТУАЛЬНЕ РЕЛЕ 20ВХ/ВИХ, ДИСПЛ + ГОДИННИК, = 24В Schneider Electric SR2B202BD
Доставка
-
Самовивіз Отримати завтра
Безкоштовно
-
Нова Пошта (відділення) Отримати завтра
Від 150 грн -
Нова Пошта (поштомат) Отримати завтра
Від 150 грн
Оплата та повернення
Оплачуйте покупку готівкою через банк, платіжною карткою, передоплата безготівкова
Вся техніка має сертифікати та гарантії від виробника. Повернути її можна протягом 14 днів після покупки
Характеристики
| [ Ures ] залишкова напруга: |
2 У стані 1 транзисторний вихід
|
| [ Us ] номінальна напруга живлення: |
24 У постійний струм
|
| Відносна вологість: |
95 % без конденсату чи копання води
|
| Відхилення ходу годин 2: |
6 с/місяць на 25 °C
|
| Відхилення ходу годинника: |
12 хв/рік на 0…55 °C
|
| Висота над рівнем моря: |
2000 м
|
| Вихідна напруга: |
24 У транзисторний вихід
|
| Вхідний повний опір: |
12 ком для IB... IG використовується як аналоговий вхідний ланцюг
|
| Вхідний повний опір 1: |
12 ком для IB... IG використовується як дискретний вхідний ланцюг
|
| Вхідний повний опір 2: |
7.4 ком для I1... IA та IH... IR дискретні вхідні ланцюги
|
| Гарантія: |
18 місяців
|
| Година реакції: |
до 1 мс (від рівня 0 до рівня 1) для транзисторного виходу
|
| Година реакції 2: |
до 1 мс (зі стану 1 стан 0) для транзисторного виходу
|
| Граничний рівень напруги (стан 0): |
до 5 В для I1...IA та IH...IR дискретні вхідні ланцюги
|
| Граничний рівень напруги (стан 0) 2: |
до 5 В для IB... IG використовується як дискретний вхідний ланцюг
|
| Граничний рівень напруги (стан 1): |
>= 15 для I1...IA і IH...IR дискретні вхідні ланцюга
|
| Граничний рівень напруги (стан 1) 2: |
>= 15 В для IB... IG використовується як дискретний вхідний ланцюг
|
| Діапазон аналогового входу: |
0...10 В
|
| Діапазон аналогового входу 2: |
0...24 В
|
| Дозвіл аналогового входу: |
8 біт
|
| Захист від зворотної полярності: |
С
|
| Захист від короткого замикання: |
З транзисторний вихід
|
| Захист від перевантаження: |
Захист від перевантаження для транзисторного виходу
|
| Захист від перенапруги: |
Захист від перевантаження для транзисторного виходу
|
| Значення молодшого біта: |
39 мВ для ланцюга аналогового входу
|
| Кількість аналогових входів: |
6
|
| Кількість в упаковці, од.: |
1
|
| Кількість виходів: |
8 транзистор
|
| Кількість дискретних входів: |
12 відповідно до МЕК 61131-2 Тип 1
|
| Кількість ліній схеми керування 2: |
0…500 з FBD програмування
|
| Кількість ліній схеми управління: |
0…240 зі сходів програмування
|
| Кількість модулів: |
4
|
| Кількість полюсів: |
1 полюс
|
| Кількість фаз: |
1 фаза
|
| Категорія перенапруги: |
III conforming to ПЕК 60664-1
|
| Клас захисту: |
|
| Локальний дисплей: |
С
|
| Максимальна висота перенесення: |
3048 м
|
| Максимальна допустима напруга: |
30 V для ланцюга аналогового входу
|
| Максимальний струм джерела живлення: |
100 мА (без подовжувача)
|
| Маса нетто: |
0,28 кг
|
| Межі вихідної напруги: |
19.2...30 Постійний струм (транзисторний вихід)
|
| Межі напруги живлення: |
19,2…30 В
|
| Момент затягування: |
0,5 Н.м
|
| Напруга дискретного входу: |
24 У постійну напругу
|
| Номінальна напруга: |
|
| Номінальний струм: |
|
| Обурення випромінювання/провідне: |
Клас B відповідно до EN 55022-11 група 1
|
| Особливості (Контактори та реле): |
|
| Потужність, що розсіюється {Вт}: |
3 У без подовжувача
|
| Похибка перетворення: |
+/- 5 % на 25 °C для ланцюга аналогового входу
|
| Похибка перетворення 2: |
+/- 6.2 % на 55 °C для ланцюг аналогового входу
|
| Робоча відстань: |
10 m між станціями , з вибраним cable ( sensor not isolated ) для ланцюг аналогового входу
|
| Робоча температура навколишнього середовища: |
-20…40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2
|
| Стандарти 2: |
МЕК 61000-4-5
|
| Тип монтажу: |
|
| Тип товару (НВА): |
|
| Тривалість циклу: |
6…90 мс
|
| Час перетворення: |
Час циклу інтелектуального реле для ланцюга аналогового входу
|
| Сімейство: |
Zelio
|
| Зобов'язання Schneider Electric постачати продукцію з найкращою у своєму класі екологічною продуктивністю: | |
| Попередження: |
Відображені на сайті ЦІНІ вказані включно З НАДАТКАМИ довідково і не є публічною офертою. Характеристики та фотографії товарів вказані довідково та МОЖУТЬ ВІДРІЗНЯТИСЯ від оригіналу
|
Інтелектуальне реле
| Відповідність: |
Пам'ять програми при кожному включенні
|
| Годинник: |
С
|
| Пакувальна одиниця: |
1
|
| Поточний стан 0 гарантовано: |
до 0.5 мА (IB... IG використовується як дискретний вхідний ланцюг)
|
| Поточний стан 0 гарантовано 2: |
до 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
|
| Поточний стан 1 гарантовано 2: |
>= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
|
| Поточний стан гарантовано 1: |
>= 1.2 мА (IB... IG використовується як дискретний вхідний ланцюг)
|
| Робоча температура довкілля II: |
-20…55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2
|
| Сертифікація виробу: |
CSA
|
| Сертифікація виробу 1: |
UL
|
| Сертифікація виробу 2: |
GOST
|
| Сертифікація виробу 3: |
GL
|
| Сертифікація виробу 4: |
C- Tick
|
| Стійкість до коротких перерв споживання: |
1 мс
|
| Стабільність та повторюваність характеристики: |
+/- 2 % на 55 °C для ланцюг аналогового входу
|
| Стандарти: |
МЕК 61000-4-4 рівень 3
|
| Стандарти 1: |
МЕК 60068-2-27 Ea
|
| Стандарти 3: |
МЕК 61000-4-6 рівень 3
|
| Стандарти 4: |
МЕК 61000-4-11
|
| Стандарти 5: |
МЕК 61000-4-2 рівень 3
|
| Стандарти 6: |
МЕК 61000-4-3
|
| Стандарти 7: |
МЕК 61000-4-12
|
| Стандарти 8: |
МЕК 60068-2-6 Fc
|
| Струм дискретного входу: |
4 мА
|
| Струм навантаження: |
0,5 ... 0,625 А транзисторний вихід
|
| Ступінь забруднення: |
2 відповідно до МЕК 61131-2
|
| Ступінь захисту: |
IP20 відповідно до МЕК 60529 (клемна колодка)
|
| Ступінь захисту ІІ: |
IP40 відповідно до МЕК 60529 (передня панель)
|
| Сумісність входу: |
3-провідні датчики наближення PNP для дискретного входу
|
| Температура навколишнього повітря для зберігання: |
-40…70 °C
|
| Термін резервного зберігання даних: |
10 років на 25 °C
|
| Тип аналогового входу: |
Режим синфазного сигналу
|
| Тип датчика температури: |
NTC 10k на 25°C
|
| Тип датчика температури 2: |
NTC 1000k на 25°C
|
| Тип датчика температури 3: |
KTY81 210/220/221/222/250
|
| Тип датчика температури 4: |
Pt 500
|
| Тип дискретного входу: |
резистивний
|
| Характеристики довкілля II: |
Директива з електромагнітної сумісності conforming to ПЕК 61000-6-3
|
| Характеристики довкілля III: |
Директива з електромагнітної сумісності conforming to ПЕК 61000-6-4
|
| Характеристики довкілля IV: |
Директива з електромагнітної сумісності conforming to МЕК 61131-2 зона B
|
| Характеристики довкілля V: |
Директива про низьку напругу conforming to МЕК 61131-2
|
| Характеристики зовнішнього середовища: |
Директива з електромагнітної сумісності conforming to ПЕК 61000-6-2
|
| Частоту чисельних подій: |
1 кГц для дискретного входу
|
Виробництво
| Виробник: |
Schneider Electric
|
| Країна виробництва: |
FR
|
Де придбати
| Постачальник: |
Інтернет-портал Elmar, Світлотехніка Київ
|
| Телефон: |
097 836-2835 е-мейл: elmar1@svt.org.ua
|
Загальне
| Серія продукту: |
Zelio Logic
|
| Бренд: |
Технічні характеристики
| Назва продукту: |
Компактне інтелектуальне реле
|
| Опис: |
Частина Smart Relay - Zelio Logic SR2/SR3, пропозиції простих систем автоматизації від 10 до 40 входів/виходів
|
| Ступінь захисту, IP: |
20
|
