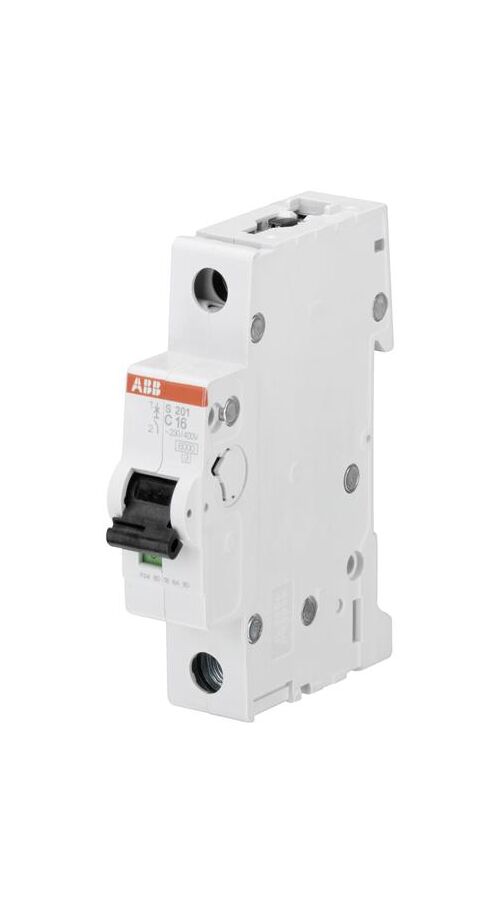

Автоматичний вимикач S201-C6 1Р 6А C 6kA ABB 2CDS251001R0064
Доставка
-
Самовивіз Отримати завтра
Безкоштовно
-
Нова Пошта (відділення) Отримати завтра
Від 150 грн -
Нова Пошта (поштомат) Отримати завтра
Від 150 грн
Оплата та повернення
Оплачуйте покупку готівкою через банк, платіжною карткою, передоплата безготівкова
Вся техніка має сертифікати та гарантії від виробника. Повернути її можна протягом 14 днів після покупки
Модифікації: Модульний автоматичний вимикач серія S200 "C"
| Код товару | Номінальний струм | Кількість полюсів | Крива відключення | Номінальна відключаюча здатність | Ціна | |
|---|---|---|---|---|---|---|
| 2CDS251001R0024 | 2 | 1 полюс | C | 6 | 491.83 ₴ | |
| 2CDS251001R0064 | 6 | 1 полюс | C | 6 | 389.15 ₴ | |
| 2CDS252001R0064 | 6 | 2 полюси | C | 6 | 917.49 ₴ | |
| 2CDS253001R0064 | 6 | 3 полюси | C | 6 | 1479.65 ₴ | |
| 2CDS251001R0104 | 10 | 1 полюс | C | 6 | 333.95 ₴ | |
| 2CDS252001R0104 | 10 | 2 полюси | C | 6 | 841.90 ₴ | |
| 2CDS253001R0104 | 10 | 3 полюси | C | 6 | 1254.59 ₴ | |
| 2CDS251001R0164 | 16 | 1 полюс | C | 6 | 318.89 ₴ | |
| 2CDS252001R0164 | 16 | 2 полюси | C | 6 | 857.54 ₴ | |
| 2CDS253001R0164 | 16 | 3 полюси | C | 6 | 1165.26 ₴ | |
| 2CDS251001R0204 | 20 | 1 полюс | C | 6 | 355.01 ₴ | |
| 2CDS253001R0204 | 20 | 3 полюси | C | 6 | 1176.80 ₴ | |
| 2CDS251001R0254 | 25 | 1 полюс | C | 6 | 383.33 ₴ | |
| 2CDS252001R0254 | 25 | 2 полюси | C | 6 | 937.93 ₴ | |
| 2CDS253001R0254 | 25 | 3 полюси | C | 6 | 1267.79 ₴ | |
| 2CDS251001R0324 | 32 | 1 полюс | C | 6 | 430.62 ₴ | |
| 2CDS252001R0324 | 32 | 2 полюси | C | 6 | 1029.50 ₴ | |
| 2CDS253001R0324 | 32 | 3 полюси | C | 6 | 1500.36 ₴ | |
| 2CDS251001R0404 | 40 | 1 полюс | C | 6 | 549.03 ₴ | |
| 2CDS252001R0404 | 40 | 2 полюси | C | 6 | 1211.78 ₴ | |
| 2CDS253001R0404 | 40 | 3 полюси | C | 6 | 1592.73 ₴ | |
| 2CDS251001R0504 | 50 | 1 полюс | C | 6 | 866.01 ₴ | |
| 2CDS252001R0504 | 50 | 2 полюси | C | 6 | 1450.78 ₴ | |
| 2CDS253001R0504 | 50 | 3 полюси | C | 6 | 2273.14 ₴ | |
| 2CDS251001R0634 | 63 | 1 полюс | C | 6 | 901.34 ₴ | |
| 2CDS252001R0634 | 63 | 2 полюси | C | 6 | 1593.50 ₴ | |
| 2CDS253001R0634 | 63 | 3 полюси | C | 6 | 2574.00 ₴ | |
| 2CDS253001R0804 | 80 | 3 полюси | C | 6 | 8503.80 ₴ | |
| 2CDS253001R0824 | 100 | 3 полюси | C | 6 | 8813.95 ₴ |
Опис
Детальна інформація: S201-C6
Розміри і вага
- Чистий ширина продукту:17,5 мм
- Чистий глибина / довжина продукту:69 мм
- Чиста висота продукту:88 мм
- Вага нетто продукту:0,125 кг
Технічні характеристики
-
Стандарти
- :IEC / EN 60898-1
- IEC / EN 60947-2
- UL 1077
- Кількість полюсів:1
- Характеристика спрацьовування:З
- Номінальний струм (I н ):6
- Номінальна робоча напруга:
- соотв. відповідно до IEC 60898-1 230/400 В змінного струму
- у соотв. відповідно до IEC 60947-2 230 В змінного струму
-
Втрата потужності:
- 2 Вт
- при номінальних умовах експлуатації на полюс 2 Вт
- Номінальна напруга ізоляції (U i ):соотв. відповідно до IEC / EN 60664-1 440 В
-
Робоча напруга
- :Максимум (включаючи допуск) 253 В змінного струму
- Максимум (вкл. Допуск) 72 В постійного струму
- Максимум 253 В змінного струму
- Максимум 72 В постійного струму
- Мінімум 12 В змінного струму
- Мінімум 12 В постійного струму
- Номінальна частота (F):50 Гц 60 Гц
- Номінальна потужність короткого замикання (I cn ):(230/400 В змінного струму) 6 кА
-
Номінальна гранична здатність відключення при короткому замиканні (I куб. ):
- (133 В змінного струму) 20 кА
- (230 В змінного струму) 10 кА
- Номінальна потужність відключення при короткому замиканні (I cs ):(133 В змінного струму) 15 кА
- Клас обмеження енергії:3
- Категорія перенапруги:III
- Ступінь забруднення:3
-
Номінальна імпульсна витримується напруга (U імп ):
- 4 кВ
- (6,2 кВ на рівні моря)
- (5,0 кВ при 2000 м)
- Діелектричне випробувальна напруга:50/60 Гц, 1 хв: 2 кВ
- Матеріал корпусу:Ізоляційна група II, RAL 7035
- Тип приводу:Ізоляційна група II, чорна, герметична
- Індикація положення контакту: Червоний ВКЛ / ВИКЛ Зелений
-
Ступінь захисту:
- IP20
- Примітки:IP40 в корпусі з кришкою
- Електрична витривалість:20000 AC цикл
- Механічна Витривалість (N endu ):20000 цикл
- Тип терміналу:Гвинтові Клеми
- Тип гвинтового затиску:Відмовостійкий двонаправлений термінал підйому циліндра
-
Потужність підключення:
- Шина 10/10 мм2
- Гнучка з наконечником 0,75 ... 25 мм2
- Гнучка 0,75 ... 25 мм2
- Жорстка 0,75 ... 35 мм2
- Багатодротова 0,75 ... 35 мм2
- Момент затягування:2,8 Н · м
- Рекомендована викрутка:Позидрив 2
- Монтаж на DIN-рейку:TH35-15 (монтажна рейка 35 x 15 мм) в соотв. відповідно до IEC 60715
- TH35-7,5 (монтажна рейка 35 x 7,5 мм) в соотв. відповідно до IEC 60715
- Монтажне положення:будь-який
Умови експлуатації та зберігання
-
Температура навколишнього повітря:
- Експлуатація -25 ... + 55 ° C
- Зберігання -40 ... + 70 ° C
- Опір шоку в соотв. до МЕК 60068-2-27:25 м / 2 удару / 13 мс
- Стійкість до вібрацій в соотв. до МЕК 60068-2-6:5g, 20 циклів при 5 ... 150 ... 5 Гц з навантаженням 0,8 В
-
Умови навколишнього середовища: 28 циклів
- з 55 ° C / 90-96%
- і 25 ° C / 95-100%
- RoHS Статус:У відповідності з Директивою ЄС 2002/95 / EC від 18 серпня 2005 р. та поправками
- Технічний UL / CSA
-
Максимальна робоча напруга UL / CSA:
- 60 В постійного струму,
- 480Y / 277 В змінного струму
- Приєднувальна ємність UL / CSA:Шина 18-8 AWG
- Провідник 18-4 AWG
- Момент затягування UL / CSA:25 дюймів · фунт
-
Прерывающий рейтинг в соотв. до UL1077:
- (133 В змінного струму) 6 кА
- (277 В змінного струму) 6 кА
- (480Y / 277 В змінного струму) 6 кА
- (60 В постійного струму) 10 кА
Характеристики
| Сімейство: |
Модульний на D-рейку
|
| Виробник: |
Stotz-Kontakt
|
| Переваги: |
Німецька якість за доступною для побутового сектору ціною. Чи не вимагають спеціального обслуговування.
|
| Країна виробництва: |
DE
|
| Область застосування (НВА): |
|
| Тип вимикача (НВА): |
|
| Номінальна відключаюча здатність: |
6кА
|
| Крива відключення: |
C
|
| Номінальний струм: |
|
| Номінальна напруга: |
|
| Кількість полюсів: |
1 полюс
|
| Кількість модулів: |
1
|
| Тип розчіплювача: |
|
_Замовлення та Термін поставки
| Термін постачання: |
складська, за відсутності - за погодженням
|
Де придбати
| Телефон: |
097 836-2835 е-мейл: elmar1@svt.org.ua
|
| Постачальник: |
Інтернет-портал Elmar, Світлотехніка Київ
|
Загальне
| Серія: |
System pro M compact
|
| Бренд: | |
| Клас захисту: |
|
Освітлення
| Тип монтажу: |
DIN-рейкаМодульний
|
Характеристики низьковольтного апарату
| Час спрацьовування електромагнітного розчіплювача,: |
< 0,01
|
| Висота, мм: |
88
|
| Глибина, мм: |
69
|
| Діапазон струмів миттєвого розчеплення: |
5 In -10 In (Тип С)
|
| Тип низьковольтного апарату: |
Модульний автоматичний вимикач
|
| Струменево-часова характеристика: |
C
|
| Область застосування: |
Використовуються в поєднанні з RCCB, MCB і АВДТ електроживлення житлових і комерційних будівель, а також промислових підприємств.
|
| Призначення: |
Контроль та захист кабельних ліній та споживача від струмів короткого замикання та струмів перевантаження в TN and IT системах електропостачання
|
| Час розчеплення МР: |
від 15 до 30 с (тип миттєвого розчеплення C)
|
| Стійкість ТКЗ, кА: |
6
|
| Номінальний струм, А: |
6
|
| Напруга,: |
230/400 АС
|
| Кількість полюсів: |
1-полюс
|
