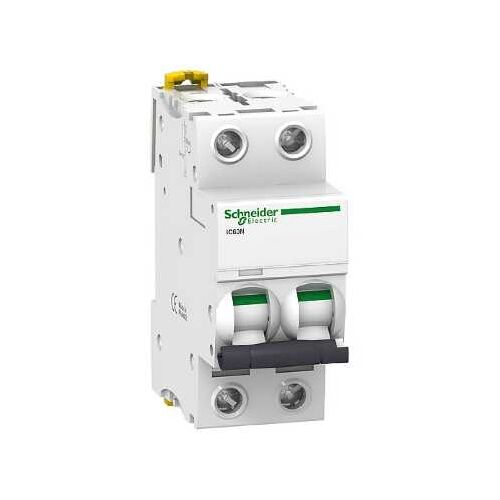

Выключатель постоянного тока C60H-DC 2P 20A C Acti 9 Schneider Electric A9N61532

A9N61532 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C60H-DC =500В 20А 2Р С

Acti9 C60H-DC это автоматический выключатель постоянного тока низкого напряжения (АВ). Это двухполюсный автоматический выключатель с номинальным током 20A и кривой отключения C. Номинальная отключающая способность при коротком замыкании 20 кА при 220 В постоянного тока в соответствии со стандартом GB 14048,2. Автоматический выключатель защищает электрическую цепь от токов короткого замыкания и перегрузки. Механический индикатор VisiTrip сигнализирует о срабатывании автоматического выключателя, что уменьшает время обнаружения проблемы и ее решения. Зеленая полоска VisiSafe гарантирует физическое размыкание контактов, что позволяет безопасно проводить техническое обслуживание. Acti9 C60H-DC используется в электрических цепях постоянного тока и предназначен для промышленного управления автоматизации, транспорта и возобновляемой энергетики. Он обладает электрической износостойкостью до 3 000 циклов и механической износостойкостью до 20 000 циклов. Рабочее напряжение Ue составляет 500 В постоянного тока. Номинальное напряжение изоляции Ui составляет 500 В постоянного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 6 кВ. Рабочая частота 50 Гц или 60 Гц. Предназначен для установки на DIN-рейку. Его ширина составляет 4 модуля по 9 мм. Степень загрязнения устройства 3. Категория перенапряжения IV. Цвет изделия белый (RAL9003). Вес 0,256 кг. Согласно стандарту МЭК 60529, степень защиты IP20 и IP40 при установке в щите. Рабочая температура от -25 до 70°C. Температура хранения от -40 до 85°C.

Технические характеристики

• Диапазон Acti9
• Название продукта Acti9 C60H-DC
• Тип изделия или компонента Автоматический выключатель
• Название устройства C60H-DC
• Приложение для устройства
• Количество полюсов 2P
• Количество защищенных полюсов 2
• [In] номинальный ток 20 А на 25 °C
• Тип сети Постоянный ток
• Тип расцепителя Тепломагнитный
• Кривая отключение C
• Способность отключения 10 кА Icu на 440 В Постоянный ток в соответствии с EN 60947-2
• 10 кА Icu на 440 В Постоянный ток в соответствии с МЭК 60947-2
• 6 кА Icu на 500 В Постоянный ток в соответствии с EN 60947-2
• 6 кА Icu на 500 В Постоянный ток в соответствии с МЭК 60947-2
• 20 кА Icu на 220 В Постоянный ток в соответствии с GB 14048.2
• 20 кА Icu на 220 В Постоянный ток в соответствии с МЭК 60947-2
• 20 кА Icu на 250 В Постоянный ток в соответствии с GB 14048.2
• 20 кА Icu на 250 В Постоянный ток в соответствии с МЭК 60947-2
• Категория применения Категория A в соответствии с EN 60947-2
• Категория A в соответствии с МЭК 60947-2
• Соответствие требованиям по изоляции Да в соответствии с МЭК 60947-2
• Так в соответствии с EN 60947-2
• Дополнительное
• Частота сети 50/60 Гц
• [Ue] номинальное рабочее напряжение 500 В Постоянный ток
• [Ics] номинальная отключающая
• способность
• 15 кА 75 % в соответствии с EN 60947-2 - 220 В Постоянный ток
• 15 кА 75 % согласно МЭК 60947-2 - 220 В Постоянный ток
• 15 кА 75 % в соответствии с EN 60947-2 - 250 В Постоянный ток
• 15 кА 75 % согласно МЭК 60947-2 - 250 В Постоянный ток
• 4,5 кА 75 % в соответствии с EN 60947-2 - 500 В Постоянный ток
• 4,5 кА 75 % в соответствии с МЭК 60947-2 - 500 В Постоянный ток
• 7,5 кА 75 % в соответствии с EN 60947-2 - 440 В Постоянный ток
• 7,5 кА 75 % согласно МЭК 60947-2 - 440 В Постоянный ток
• [Ui] номинальное напряжение изоляции 500 В Постоянный ток в соответствии с МЭК 60947-2
• 500 В Постоянный ток в соответствии с EN 60947-2
• [Uimp] номинально импульсно
• выдерживаемое напряжение
• 6 кВ в соответствии с EN 60947-2
• 6 кВ в соответствии с МЭК 60947-2
• Отказ от ответственности.Эта документация не предназначена для использования в качестве замены, а также для оговорки пригодности и безопасности этих продуктов для определенных типов применения, определенных пользователем
• 10 июн 2023 1
• Индикатор положения контакта Да
• Тип управления Тумблер
• Индикатор наличия напряжения Индикатор ВЫКЛ/ВЫКЛ
• Способ крепления Фиксация
• Монтажная опора Симметричная din-рейка 35 мм
• Совместимость гребенчатых шин и
• распределительных
• Сверху или снизу standard
• Количество модулей Ш=9 мм 4
• Масса нетто 0,256 кг
• Цвет Белый
• Механическая износостойкость 20000 циклов
• Электрическая износостойкость 3000 циклов L/R = 2 ms
• Блокировка замком Замочный
• Описание параметров блокировки In position O
• Момент затяжки Круг подачи питания 2,5 н.м Сверху или снизу
• Защита от утечки тока на
• землю
• Без
• Экологическая оценка
• Стандарты EN 60947-2
• МЭК 60947-2
• Степень загрязнения 3 в соответствии с EN 60947-2
• 3 в соответствии с МЭК 60947-2
• Категория перенапряжения IV
• Тропикостойкость 2 в соответствии с IEC 60068-2
• Высота над уровнем моря 2000 м.
• Рабочая температура окружающего воздуха -25…70 °C
• Температура окружающего воздуха -40…85 °C
• Тип упаковки
• Тип 1 упаковки PCE
• Количество единиц в упаковке 1
• Высота 1 упаковки 7,5 см
• Ширина 1 упаковки 3,5 см.
• Длина 1 упаковки 8,5 см.
• Вес 1 упаковки 230 г
• Тип 2 упаковки BB1
• Количество единиц во 2 упаковке 6
• Высота 2 упаковки 9 см
• Ширина 2 упаковки 8 см.
• Длина 2 упаковки 23 см.
• Вес 2 упаковки 1,416 кг.
• Тип 3 упаковки S03
• Количество единиц в 3 упаковке 72
• Высота 3 упаковки 30 см
• Ширина 3 упаковки 30 см.
• Длина 3 упаковки 40 см.
• Вес 3 упаковки 17,604 кг.
• Гарантия 18 месяцев
