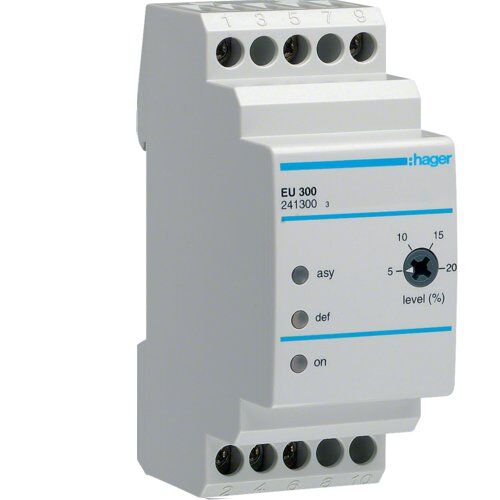

Реле контроля фаз многофункциональное 3-фазное 2-модуля HAGER EU300
Доставка
-
Самовывоз Ориентировочно 4 недели
Бесплатно
-
Новая Почта (отделение) Ориентировочно 4 недели
От 150 грн -
Новая Почта (почтомат) Ориентировочно 4 недели
От 150 грн
Оплата и возврат
Оплачивайте покупку наличными через банк, платежной картой, предоплата безналичная
Все продукты имеют сертификаты и гарантии от производителя. Возврат возможен в течение 14 дней после покупки.
Описание
Реле контроля многофункциональное EU 300: Инструкция по эксплуатации.
Реле применяется для контроля обрыва фаз, асимметрии (падение напряжения в одной из фаз), неправильного чередования фаз (неправильное подключение фаз в распределительном щите или на линии во время ремонта). Все эти аварийные режимы опасны для трёхфазного потребителя, например электродвигателя. Описание прибора: 1 – Индикатор номинального режима работы 2 – Индикатор аварийного режима работы 3 – Индикатор режима «АСИММЕТРИЯ» 4 – Ручка регулировки диапазона контролируемой асимметриии 5-20% При понижении напряжения ниже допустимого уровня, который выставляется вручную при помощи регулятора уставки срабатывания (дано в процентном соотношении к номинальному напряжению, от 5 до 20%), реле срабатывает и размыкает контакты 2 и 6, при этом загорается индикатор “Asy”. При дальнейшем понижении напряжения загорается индикатор “Def”, а индикатор “Asy”гаснет. После восстановления напряжения до номинального, реле переходит в нормальный режим работы и замыкает контакты 2 и 6. При понижении напряжения в одной из фаз до нуля (обрыв фазы), реле размыкает контакты 2 и 6 и загорается индикатор “Def”. При подаче на реле неправильного чередования фаз срабатывает реле, размыкает контакты 2 и 6 и загорается индикатор “Def”. Реле перейдет в нормальный режим работы только после того, как на него подадут правильное чередование фаз. Технические данные. Напряжение 400 В 50/60 Гц. Время реакции на аварию – 200 мс Контролируемые величины: • Umin=0,7Un • Ассиметрия –5% до 20% • Обрыв фазы • Чередование фаз Потребляемая мощность 3 ВА. Рабочая температура –20° + 55° С Степень защиты ІР 20. Мощность контактов – 8 А/250 В Гарантия: Гарантийный срок эксплуатации 24 месяца с момента покупки. Замена бракованного изделия производится в месте покупки при наличии настоящего Руководства и кассового чека. Меры безопасности. Работы в сети 230 В имеют право производить только лица имеющие специальную подготовку и допуск к работам. Подключение должно производиться по схеме указанной в оригиналинструкции. Все работы должны проводиться только после выключения напряжения. Гарантии действительны только при выполнении требований настоящего руководства и выполнении правил ПУЭ.
Характеристики
| Артикул: |
EU300
|
| Класс защиты: |
|
| Количество модулей: |
2
|
| Количество полюсов: |
3 полюса
|
| Количество фаз: |
3 фазы
|
| Номинальное напряжение: |
|
| Номинальный ток123: |
|
| Особенности (Контакторы и реле): |
|
| Тип монтажа: |
|
| Тип товара (НВА): |
|
| Семейство: |
контроля фаз
|
| Страна производства: |
CZ
|
| Производитель: |
Hager
|
Где купить
| Поставщик: |
Интернет-портал Elmar, АСТ-Светотехника Киев
|
| Телефон: |
097 439-6335 е-мейл: elmar1@svt.org.ua
|
Заказ и Срок поставки
| Срок поставки: |
складская, при отсутствии - по согласованию
|
Общее
| Бренд: |
Характеристики низковольтного аппарата
| Высота, мм: |
85
|
| Глубина, мм: |
64
|
| Назначение: |
Реле контроля фазы
|
| Номинальный ток, А: |
8
|
| Область применения: |
Жилые и коммерческие здания и сооружения
|
| Тип низковольтного аппарата: |
Реле управления
|
