Інтернет-кабель можна купити вже готовим, але іноді зручніше обтиснути його самостійно. Наприклад, якщо потрібно протягнути кабель через стіну, короб, гофру, шафу або просто зробити провід потрібної довжини. У цій статті простими словами розберемо, як обтиснути інтернет-кабель RJ-45, який порядок проводів вибрати, чим відрізняються схеми T568A і T568B, які помилки трапляються найчастіше та який Ethernet-кабель краще купити для дому, офісу або промислового об’єкта.
Що означає обтиснути інтернет-кабель
Обтиснути інтернет-кабель — це означає встановити на виту пару конектор RJ-45. Усередині звичайного мережевого кабелю найчастіше є 8 жил. Вони скручені у 4 пари: помаранчеву, зелену, синю та коричневу.
Під час обтиску кожна жила повинна потрапити у свій контакт усередині конектора. Потім конектор затискається спеціальним інструментом — кримпером. Якщо все зроблено правильно, кабель можна підключити до роутера, комп’ютера, телевізора, комутатора, IP-камери або іншого мережевого обладнання.
Якщо порядок проводів переплутати, інтернет може не працювати. Іноді мережа вмикається, але швидкість падає, підключення зникає або пристрій бачить тільки 100 Мбіт/с замість 1 Гбіт/с.
Що потрібно для обтиску інтернет-кабелю
Для нормального обтиску RJ-45 краще одразу підготувати всі інструменти та матеріали:
- Ethernet-кабель або виту пару;
- конектори RJ-45;
- кримпер для RJ-45;
- стрипер або ніж для зняття ізоляції;
- LAN-тестер для перевірки кабелю;
- захисні ковпачки для конекторів, якщо потрібно.
Головне — не економити на конекторах і кабелі. Поганий конектор може погано затиснути жили. Поганий кабель може давати обриви, шуми та нестабільну швидкість.
Якщо не хочеться обтискати кабель самостійно, можна купити готовий патчкорд з конектором RJ45. Це вже готовий мережевий кабель для підключення роутера, комп’ютера, телевізора, комутатора або іншого обладнання.

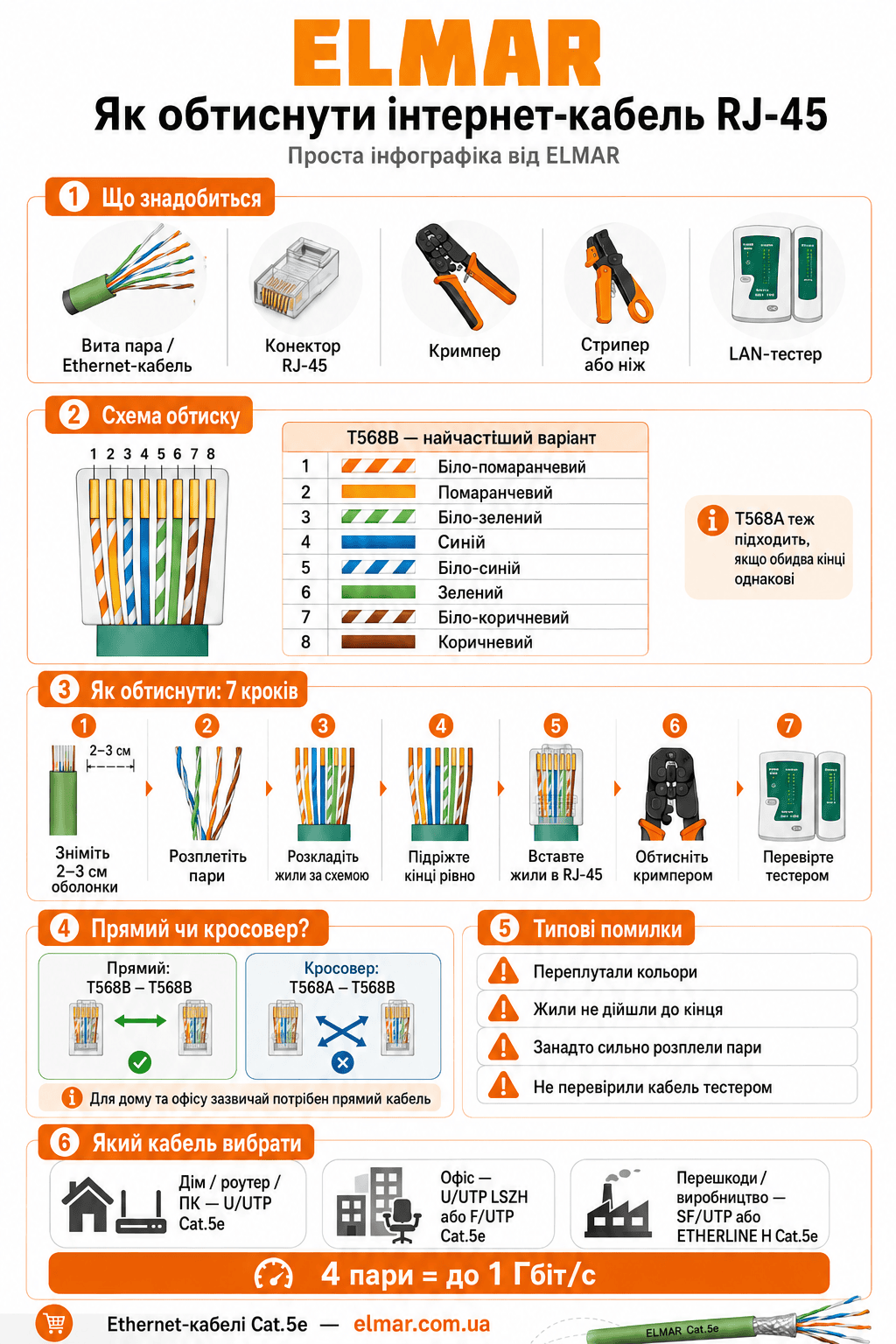

Схема обтиску RJ-45: T568A і T568B
Для обтиску інтернет-кабелю використовують дві основні схеми: T568A і T568B. Обидві схеми робочі. У домашніх та офісних мережах найчастіше використовують T568B.
Головне правило просте: якщо ви робите звичайний прямий кабель, обидва кінці потрібно обтиснути однаково. Наприклад, T568B з одного боку і T568B з іншого боку.
Схема T568B
| Контакт | Колір проводу |
|---|---|
| 1 | Біло-помаранчевий |
| 2 | Помаранчевий |
| 3 | Біло-зелений |
| 4 | Синій |
| 5 | Біло-синій |
| 6 | Зелений |
| 7 | Біло-коричневий |
| 8 | Коричневий |
Схема T568A
| Контакт | Колір проводу |
|---|---|
| 1 | Біло-зелений |
| 2 | Зелений |
| 3 | Біло-помаранчевий |
| 4 | Синій |
| 5 | Біло-синій |
| 6 | Помаранчевий |
| 7 | Біло-коричневий |
| 8 | Коричневий |
Для звичайного підключення комп’ютера, роутера, телевізора, приставки або камери краще використовувати прямий кабель. Найпростіший варіант — схема T568B на обох кінцях.
Як обтиснути інтернет-кабель: покрокова інструкція
Крок 1. Відміряйте потрібну довжину
Спочатку відміряйте кабель потрібної довжини. Краще залишити невеликий запас. Не робіть кабель сильно натягнутим. Якщо кабель буде натягнутий, він може швидше пошкодитися.
Крок 2. Зніміть зовнішню ізоляцію
Обережно зніміть приблизно 2–3 см зовнішньої оболонки. Можна використовувати стрипер або ніж. Головне — не порізати внутрішні жили. Якщо жила пошкоджена, краще відрізати цей шматок і почати заново.
Крок 3. Розплетіть пари
Усередині кабелю будуть пари проводів. Розплетіть їх тільки на невелику довжину. Не потрібно розплітати занадто багато. Чим ближче скрутка підходить до конектора, тим краще для передачі сигналу.
Крок 4. Розкладіть проводи за схемою
Якщо ви використовуєте T568B, порядок буде такий:
біло-помаранчевий, помаранчевий, біло-зелений, синій, біло-синій, зелений, біло-коричневий, коричневий.
Вирівняйте проводи пальцями. Вони повинні лежати рівно, без перехрещення.
Крок 5. Підріжте жили
Підріжте кінці проводів так, щоб вони були однієї довжини. Усі жили повинні дійти до кінця конектора RJ-45. Якщо одна жила буде коротшою, контакт може не спрацювати.
Крок 6. Вставте проводи в RJ-45
Візьміть конектор RJ-45 контактами догори. Обережно вставте проводи всередину. Перевірте, що кожен провід потрапив у свій канал. Зовнішня оболонка кабелю також повинна трохи зайти всередину конектора.
Крок 7. Перевірте кольори
Перед обтиском ще раз перевірте порядок кольорів. Це найважливіший момент. Якщо кольори переплутані, кабель може не працювати.
Крок 8. Обтисніть конектор кримпером
Вставте конектор у кримпер і сильно стисніть ручки до кінця. Контакти всередині RJ-45 повинні продавити ізоляцію жил і зафіксувати проводи.
Крок 9. Обтисніть другий кінець
Другий кінець кабелю обтискається так само. Для звичайного прямого кабелю використовуйте ту саму схему. Наприклад, T568B на першому кінці і T568B на другому кінці.
Крок 10. Перевірте кабель
Після обтиску підключіть кабель до LAN-тестера. Якщо всі лампочки йдуть по порядку, кабель обтиснутий правильно.
Прямий і перехресний кабель
Є два варіанти обтиску: прямий і перехресний.
Прямий кабель — це коли обидва кінці обтиснуті однаково. Наприклад, T568B-T568B. Такий кабель потрібен майже завжди: для роутера, комп’ютера, телевізора, комутатора, камери, точки доступу.
Перехресний кабель — це коли один кінець обтиснутий за схемою T568A, а другий за схемою T568B. Раніше такий варіант часто використовували для прямого з’єднання двох комп’ютерів. Зараз він потрібен рідко, тому що сучасне обладнання часто саме визначає тип підключення.
Чи можна обтиснути інтернет-кабель без кримпера
Так, теоретично можна. Наприклад, маленькою викруткою можна по черзі продавити контакти RJ-45. Але це поганий варіант для постійної мережі.
Без кримпера легко:
- зламати конектор;
- погано продавити контакт;
- пошкодити жилу;
- отримати слабкий контакт;
- отримати кабель, який то працює, то не працює.
Якщо кабель потрібен для дому, офісу або обладнання, краще використовувати кримпер. Так з’єднання буде надійнішим.
Типові помилки при обтиску
- Переплутали кольори. Це найчастіша помилка. Завжди перевіряйте порядок проводів перед обтиском.
- Жили не дійшли до кінця RJ-45. У цьому випадку контакту може не бути.
- Занадто сильно зняли оболонку. Зовнішня оболонка повинна зайти в конектор, щоб кабель тримався міцно.
- Сильно розплели пари. Це може погіршити сигнал.
- Використали поганий конектор. Дешевий конектор може погано затискати жили.
- Не перевірили кабель тестером. Зовні все може виглядати нормально, але всередині буде помилка.
- Для гігабіта використали не всі 8 жил. Для 1 Гбіт/с потрібні всі 4 пари.
Як перевірити кабель після обтиску
Найзручніший спосіб — LAN-тестер. Він показує, чи правильно йдуть сигнали по всіх жилах. Для прямого кабелю контакти повинні йти так: 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8.
Якщо тестера немає, можна підключити кабель до роутера і комп’ютера. Але це не завжди точно. Кабель може працювати, але з помилками. Наприклад, швидкість буде нижчою або з’єднання буде зникати.
Ознаки поганого обтиску:
- інтернет не працює;
- мережа з’являється і зникає;
- швидкість нижча, ніж повинна бути;
- кабель працює тільки якщо його поворушити;
- індикатор на порту не горить або блимає дивно.
Який кабель вибрати для дому, офісу та промисловості
Правильний обтиск — це тільки половина справи. Друга половина — хороший кабель. Якщо кабель не підходить під задачу, мережа може працювати погано навіть при правильній розпіновці RJ-45.
У каталозі ELMAR можна підібрати Ethernet кабель Cat.5e для підключення до інтернету, монтажу комп’ютерних мереж, передачі даних і промислового Ethernet.
1. Для дому, роутера, комп’ютера і телевізора
Для звичайної квартири або будинку найчастіше підходить неекранована вита пара Cat.5e. Вона потрібна там, де поруч немає сильних перешкод: потужних електродвигунів, частотних перетворювачів, великої кількості силових кабелів.
Хороший варіант — UNITRONIC LAN 200 U/UTP Cat.5e 4 x 2 x AWG 24/1. Це кабель категорії Cat.5e з 4 парами жил. Такий варіант підійде для підключення роутера, комп’ютера, Smart TV, точки доступу або невеликого домашнього комутатора.
Якщо потрібне просте рішення для домашньої мережі, також можна розглянути виту пару U/UTP кат.5e 350 МГц КПВ-ВП 4х2х0,51. Це варіант для звичайних задач: інтернет, локальна мережа, підключення мережевого обладнання.
2. Для офісу та структурованої кабельної системи
В офісі кабелів зазвичай більше. Там є комп’ютери, принтери, роутери, комутатори, камери, точки доступу, серверна шафа. Тому краще вибирати кабель стабільніший і надійніший за характеристиками.
Для офісу підійде UNITRONIC LAN 200 U/UTP Cat.5e LSZH 4 x 2 x AWG 24/1. LSZH означає, що оболонка безгалогенна. Це важливо для будівель, де дбають про безпеку при пожежі: така оболонка виділяє менше диму та шкідливих газів.
Якщо в офісі багато обладнання і кабель йде поруч з іншими лініями, можна взяти кабель з екраном. Наприклад, UNITRONIC LAN 200 F/UTP Cat.5e 4 x 2 x AWG 24/1. У F/UTP є загальний екран із фольги. Він допомагає захистити сигнал від перешкод.
3. Для приміщень із перешкодами
Якщо поруч проходять силові кабелі, працює промислове обладнання або є ризик електромагнітних перешкод, краще брати екранований кабель. Він допомагає зберегти сигнал чистішим.
Для таких задач підійде UNITRONIC LAN 200 SF/UTP Cat.5e 4 x 2 x AWG 24/1. Позначення SF/UTP означає, що у кабелю є загальний екран. Такий кабель краще захищений від зовнішніх перешкод, ніж звичайний U/UTP.
Ще один варіант — UNITRONIC LAN 200 SF/UTP Cat.5e LSZH 4 x 2 x AWG 24/1. Він підійде, коли одночасно потрібен захист від перешкод і безгалогенна оболонка.
4. Для монтажу всередині будівель
Для внутрішньої прокладки в будівлі можна розглянути кабелі ETHERLINE LAN Cat.5e. Вони підходять для локальних мереж, підключення до інтернету, структурованої проводки, офісів та адміністративних будівель.
Якщо потрібен простий кабель без екрана, підійде ETHERLINE LAN Cat.5e U/UTP 4x2xAWG24/1. Якщо потрібен загальний екран, можна вибрати ETHERLINE LAN Cat.5e F/UTP 4x2xAWG24/1 LSZH.
Для сильнішого захисту від перешкод можна використовувати ETHERLINE LAN Cat.5e SF/UTP 4x2xAWG24/1 або ETHERLINE LAN Cat.5e SF/UTP 4x2xAWG24/1 LSZH.
5. Для промислового Ethernet
Для виробництва, верстатів, шаф автоматики, контролерів і промислових мереж краще використовувати промисловий Ethernet-кабель. Він розрахований на складніші умови, ніж звичайний домашній кабель.
В ELMAR є кабелі ETHERLINE P CAT.5e 4 x 2 x AWG 24/1, ETHERLINE H CAT.5e 4 x 2 x AWG 24/1 і ETHERLINE H-H CAT.5e 4 x 2 x AWG 24/1. Це кабелі класу D з допуском до 100 МГц. Варіант 4 x 2 підходить для мереж 10/100/1000 Мбіт/с.
Якщо потрібна лінія тільки для 10/100 Мбіт/с у промисловій мережі, можна дивитися 2-парні варіанти, наприклад ETHERLINE P CAT.5e 2 x 2 x AWG 24/1 або ETHERLINE H CAT.5e 2 x 2 x AWG 24/1. Але для гігабітної мережі краще брати 4-парний кабель.
6. Для PROFINET
Якщо кабель потрібен не просто для домашнього інтернету, а для промислової мережі PROFINET, варто дивитися спеціальні промислові кабелі. Наприклад, ETHERLINE PN Cat.5e Y 2 x 2 x AWG 22/1 для PROFINET типу A. Такий кабель розрахований на промислове застосування та фіксований монтаж.
Також для PROFINET можна розглянути ETHERLINE Y FC Cat.5 2 x 2 x AWG 22/1 для PROFINET типу A або ETHERLINE TRAY ER PN Y FC 2 x 2 x AWG 22/1 для PROFINET типу A.
7. Для гнучкого підключення
Якщо кабель буде часто рухатися, звичайна жорстка вита пара може бути не найкращим варіантом. Для гнучких підключень краще дивитися спеціальні гнучкі кабелі.
Наприклад, ETHERLINE LAN FLEX 200 F/UTP Cat.5e 4 x 2 x AWG 26/7. Такий кабель краще підійде там, де провід може згинатися частіше, ніж звичайна стаціонарна лінія.
Коротка таблиця вибору кабелю
| Задача | Що вибрати | Чому |
|---|---|---|
| Дім, роутер, ПК, телевізор | UNITRONIC LAN 200 U/UTP Cat.5e | Простий варіант без екрана для звичайної мережі |
| Офісна мережа | UNITRONIC LAN 200 U/UTP Cat.5e LSZH | Безгалогенна оболонка, добре для будівель |
| Офіс з великою кількістю кабелів | UNITRONIC LAN 200 F/UTP Cat.5e | Є загальний екран від перешкод |
| Приміщення з перешкодами | UNITRONIC LAN 200 SF/UTP Cat.5e | Кращий захист сигналу |
| Внутрішня прокладка в будівлі | ETHERLINE LAN Cat.5e F/UTP LSZH | Підходить для структурованої проводки |
| Промисловий Ethernet 1 Гбіт/с | ETHERLINE P CAT.5e 4 x 2 | 4 пари для 10/100/1000 Мбіт/с |
| PROFINET | ETHERLINE PN Cat.5e Y для PROFINET | Спеціальний промисловий кабель для PROFINET |
| Гнучке підключення | ETHERLINE LAN FLEX 200 F/UTP Cat.5e | Підходить там, де кабель частіше згинається |
FAQ
Яка схема краща: T568A чи T568B?
Для дому та офісу найчастіше використовують T568B. Але обидві схеми робочі. Головне — обтиснути обидва кінці однаково, якщо потрібен прямий кабель.
Скільки жил потрібно для інтернету?
Для нормальної гігабітної мережі потрібні всі 8 жил, тобто 4 пари. Для 100 Мбіт/с іноді вистачає 2 пар, але краще одразу використовувати 4 пари.
Чому після обтиску немає інтернету?
Найчастіше переплутаний порядок кольорів, жила не дійшла до кінця конектора, погано затиснутий контакт або пошкоджений сам кабель.
Чи можна обтиснути кабель без тестера?
Можна, але краще перевірити LAN-тестером. Без тестера ви можете не помітити помилку, особливо якщо кабель частково працює.
Який кабель краще для дому?
Для дому зазвичай вистачає U/UTP Cat.5e або Cat.6. Якщо кабель іде поруч із силовими лініями, краще взяти екранований варіант F/UTP або SF/UTP.
Який кабель вибрати для 1 Гбіт/с?
Для 1 Гбіт/с вибирайте 4-парний кабель Cat.5e або вище. Важливо правильно обтиснути всі 8 жил.
Висновок
Обтиснути інтернет-кабель RJ-45 нескладно, якщо робити все по порядку. Спочатку зніміть ізоляцію, потім розкладіть жили за схемою T568B або T568A, вставте їх у конектор і обтисніть кримпером. Після цього обов’язково перевірте кабель LAN-тестером.
Для звичайної домашньої мережі підійде простий U/UTP Cat.5e. Для офісу краще дивитися кабелі LSZH. Для приміщень із перешкодами — екрановані F/UTP або SF/UTP. Для промислового Ethernet і PROFINET краще вибирати спеціальні кабелі ETHERLINE. Переглянути відповідні варіанти можна в категорії Ethernet кабель Cat.5e на сайті ELMAR.
