Новая квартира - новые хлопоты. Ремонт, обустройство, дизайн помещений, паркет, электрика - приходится охватить все эти и другие понятия и разобраться. Один из моментов - это выбор электроинстлляции. Розетки и выключатели сначала выбирают по дизайну, а потом надо купить. Сколько? Сколько нужно розеток и выключателей? Лишних брать не хочется, купишь меньше - потом опять искать, да и скидку уже могут не дать на отдельную небольшую покупку. Попробуем рассказать схему составления заказа на примере электроинсталляции Unica Schneider Electric.

03 марта 2016 года

Киев, Украина – Одна из задач, которая возникает при ремонте квартиры или офиса состоит из необходимости составить спецификацию для заказа розеток и выключателей. Этот этап стоит практически на завершении всех работ, но не является финишным. Если разводку проводов сделали и установили установочные коробки, то и подсчет механизмов электроустановочных продуктов и декоративных рамок сводится к простому действию. Но начнем с самого начала.

1. Составляем схему

• Схема расположения выключателей и розеток понадобиться для:
• Расчета и прокладки электропроводки;
• Расчета необходимого количества кабеля;
• Определения мест формирования отверстий в стенах для установочных коробок;
• Расчет количества отверстий в стенах и самих установочных коробок с определением их типа (соединяемые между собой или отдельные без соединителей);
• Определение типа и расчет количества электрических механизмов инсталляции;
• Определение группировки механизмов в блоки;
• Расчет количества декоративных обрамляющих рамок

Выключатель 1-клавишный (сх. 1) (1 модуль Белый, Unica) MGU3.101.18 Арт.: MGU3.101.18   постоянно в наличии на складе в Киеве

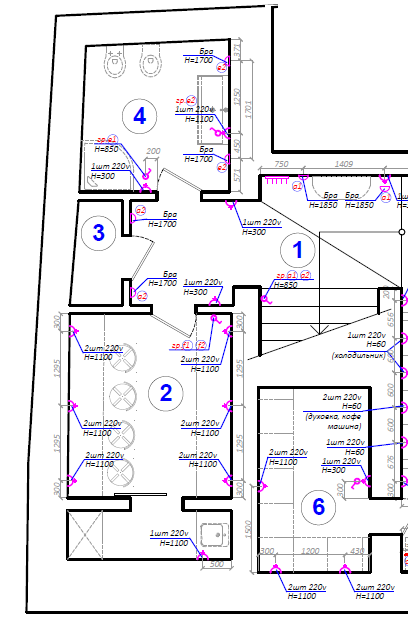

Профессиональный проект может быть очень большим. Представим для ознакомления только весьма небольшой фрагмент проекта магазина мебели где указаны различные розетки и выключатели и схема их расположения.

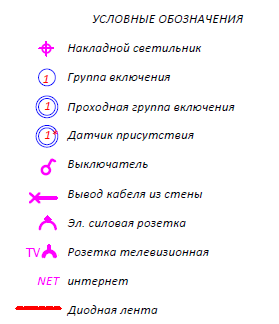

При этом используются специальные значки для указания мест дислокации элементов электрофурнитуры:

1.1. Для составления схемы рисуется план помещений квартиры (комнаты, кухня, санузел, коридор) с соблюдением пропорций, а лучше соблюдением масштаба. На схему наносятся объекты стационарно установленной мебели, например, шкафы, диван, кровати, рабочий стол, холодильник, газовая плита, рабочая поверхность в кухне и т.д. Для чего это надо сделать, чтобы не разместить розетку за предметом мебели заранее сделав ее не рабочей. Также и выключатель света не должен оказаться за дверью и быть недоступным для пользования. Выключатели светильников и бра не должны попасть за спинку дивана или кровати и т.д.

1.2. Теперь схема полностью готова для распределения электроустройств с учетом мебели и планируемым использованием имеющихся или приобретаемых в недалеком будущем электроприборов. Холодильник, телевизоры, компьютер и другие не передвигаемые электроприборы строго нашли для себя место в комнатах и на кухне. Но необходимо еще предусмотреть розетки для подключения часто передвигаемой или переносной техники такой, как пылесос, фен, утюг и др.

Розетка с З/К 16А 250В (2 модуля Белый, Unica) MGU3.036.18 Арт.: MGU3.036.18     постоянно в наличии на складе в Киеве

1.3. Предусмотреть блочность розеток и выключателей. Имеется в виду, что две или три розетки могут располагаться вместе в одном блоке. Примером послужит рабочее место за столом. Одна розетка для подключения компьютера, вторая для монитора, третья для настольной лампы, четвертая - информационная для подключения интернета.

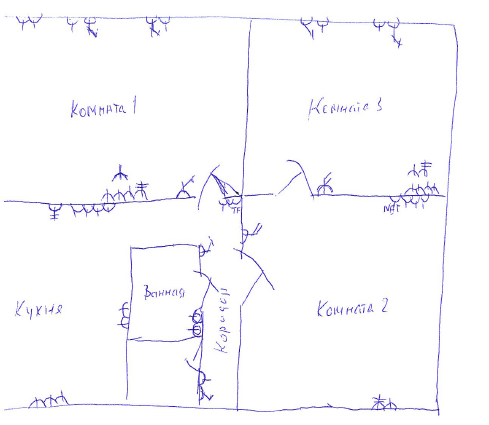

2. После составления схемы представилась возможность провести расчет необходимого количества. Предложим типовой проект небольшой трехкомнатной квартиры площадью 60 м². На базе этой упрощенной схемы можно легко подсчитать нужные элементы Schneider Unica и свести всё в одну табличку:

Особая строка в табличке под номером 13. Она показывает ошибку в расчетах. Обязательно количество механизмов и мест в рамках для этих механизмов должно совпасть, т.е. разница между 11 и 12 строкой равна нулю.

3. Составлена спецификация с указанием типа изделия и его количества. Осталось составить заказ и купить розетки Unica:
