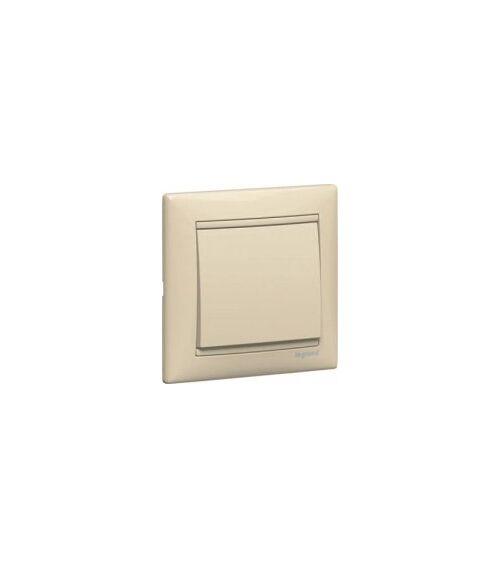

Выключатель одноклавишный Valena (слоновая кость) 774301

Выключатель одноклавишный Valena 16A слоновая кость

Выключатель одноклавишный 16а- это обычный бытовой прибор для включения / выключения света. Обычно используют 10а

Механизм управления одной нагрузкой 10АХ переменного тока 250 В одноклавишный Арт. 774 301

Самый распространенный механизм, который востребован в любой квартире или офисе. Одноклавишый выключатель применяется для управления одним направлением бытового освещения: люстра, бра, настенный или потолочный светильник, растровые светильники в офисе и др. Устанавливается в стену в установочную (монтажную) коробку диаметром 60 мм. Закрепляется в коробке с помощью распорных лапок и/или крепежных винтов. Лучше использовать оба способа закрепления одноклавишного выключателя для надежности и предотвращения его выпадения в результате ослабления мест крепления со временем. Высота установки строго не регламентируется. Основной запрет - это установка выключателя не ближе 60 см от душевой кабинки и не ближе 50 см от линий газового снабжения. Как правило, выбор высоты установки производит заказчик. Это уровень опущенной руки - 80 - 90 см от уровня пола. При этом возле кровати, дивана и т.д. уровень может и отличаться от выбранного ранее.

Отличительной особенностью бытового выключателя света Valena Legrand является его бесшумность. Звук, который возникает при нажатии клавиши, очень тихий. Клавиша мягко переключает контакты.

Купить одноклавишный выключатель Valena (слоновая кость) можно всегда из наличия. На складе поддерживается постоянно достаточное количество. Цена заявлена оптовая стартовая в грн/штуку с НДС. При оптовых заказах возможно получить дополнительную скидку.

Схема включения 1

Монтаж

Механизмы серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа механизмов следует использовать специальные коробки открытого монтажа (кат. № 7761 31/32/33/81/82/83).

Механизмы всех выключателей и кнопок оснащены креплением на винтах и захватах.

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием). Исключение составляет кат. № 77ХХ 34, для них регулировка глубины посадки не превышает 1,5 мм.

1. Подключаются провода через самозажимные клеммы механизма;
2. Механизм устанавливается в монтажную коробку и закрепляется с помощью винтов и/или захватов;
3. Одевается декоративная рамка;
4. Защелкивается клавиша (лицевая панель).

Захваты

Расстояние между захватами от 50 до 71 мм

Подсоединение проводников

Механизмы всех выключателей и кнопок оснащены безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, что позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм² до 2,5 мм²)

Конструкция зажимов также позволяет подсоединять гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической форма) для проводников, а кабельные выводы расположены под углом 35^о.

При вводе проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

Технические характеристики:

• Механические характеристики: Степень защиты от механических ударов: IK 04 (0,5 Дж) согласно норме EN 62262;
• Огнестойкость: Самозатухание 850^о С/30 с (механизм/клавиши, лицевые панели);
• Степень защиты от воздействия окружающей среды IP: Степень защиты согласно стандарту МЭК 60529:2001ШЗ31-D (механизм в сборе), кроме кат. №77хх 34 (IP20) и механизмов IP44.

Характеристики используемых материалов:

 Механизмы:

• Суппорт: оцинкованная сталь
• Крышка: поликарбонат
• Корпус: поликарбонат
• Механизм подсоединения: поликарбонат
• Захваты: оцинкованная сталь
• Пружины захватов: из стальной рояльной проволоки
• Винты: оцинкованная сталь
• Безвинтовые зажимы CuZn15 / X12 CrNi 177
• Контакты: AgNi (без содержания кадмия)

Клавиши: поликарбонат - белый RAL9003; слоновая кость RAL 1013; алюминий RAL 7040 (Наиболее близкий цвет. Краска на водной основе, соответствующая требованиям по защите окружающей среды)

Рамки: см. Рамки.

Маркировка: Наносится лазером. Хорошая стойкость к воздействию  ультрафиолета

Температурные характеристики:

Температура хранения и эксплуатации от минус 5 ^оС до плюс 40 ^оС.

Уход

• Чистка клавиш и рамок влажной тканью. Не использовать агрессивные и коррозийные химические вещества.
• Стойкость к действию чистящих средств: Вода, N-гексан (EN 60669-1), Денатурат, Мыльная вода, Щавелевая вода 10%, Стеклоочиститель (этанол 1% vol, бутилгликоль 6% vol)
• Внимание! Перед использованием чистящих средств необходимо предварительно проверить их воздействие на изделие.

Упаковка:

Все механизмы и комплектующие детали тщательно упакованы, чтобы изделия сохраняли свой товарный вид к моменту их доставки на строительный объект.

Изготовитель:

Фирма "Легран СА" (Legrand SA), Франция, 87045, Лимож Седекс, авеню Маршала Делатра де Тассиньи, 128

Импортер:

04080, г. Киев, ул. Туровская, д. 31 Тел.: +38 044 351 12 00 Факс: +38 044 351 12 15
