Интернет-кабель можно купить уже готовым, но иногда его удобнее обжать самому. Например, если нужно протянуть кабель через стену, короб, гофру, шкаф или просто сделать провод нужной длины. В этой статье простыми словами разберем, как обжать интернет кабель RJ-45, какой порядок проводов выбрать, чем отличаются схемы T568A и T568B, какие ошибки бывают чаще всего и какой Ethernet-кабель лучше купить для дома, офиса или промышленного объекта.
Что значит обжать интернет кабель
Обжать интернет кабель — значит установить на витую пару коннектор RJ-45. Внутри обычного сетевого кабеля чаще всего есть 8 жил. Они скручены в 4 пары: оранжевую, зеленую, синюю и коричневую.
Во время обжима каждая жила должна попасть в свой контакт внутри коннектора. Потом коннектор зажимается специальным инструментом — кримпером. Если все сделано правильно, кабель можно подключить к роутеру, компьютеру, телевизору, коммутатору, IP-камере или другому сетевому устройству.
Если порядок проводов перепутать, интернет может не работать. Иногда сеть включается, но скорость падает, подключение пропадает или устройство видит только 100 Мбит/с вместо 1 Гбит/с.
Что нужно для обжима интернет кабеля
Для нормального обжима RJ-45 лучше сразу подготовить все инструменты и материалы:
- Ethernet-кабель или витая пара;
- коннекторы RJ-45;
- кримпер для RJ-45;
- стриппер или нож для снятия изоляции;
- LAN-тестер для проверки кабеля;
- защитные колпачки для коннекторов, если нужно.
Главное — не экономить на коннекторах и кабеле. Плохой коннектор может плохо зажать жилы. Плохой кабель может давать обрывы, шумы и нестабильную скорость.
Если не хочется обжимать кабель самому, можно купить готовый патчкорд с коннектором RJ45. Это уже готовый сетевой кабель для подключения роутера, компьютера, телевизора, коммутатора или другого оборудования.

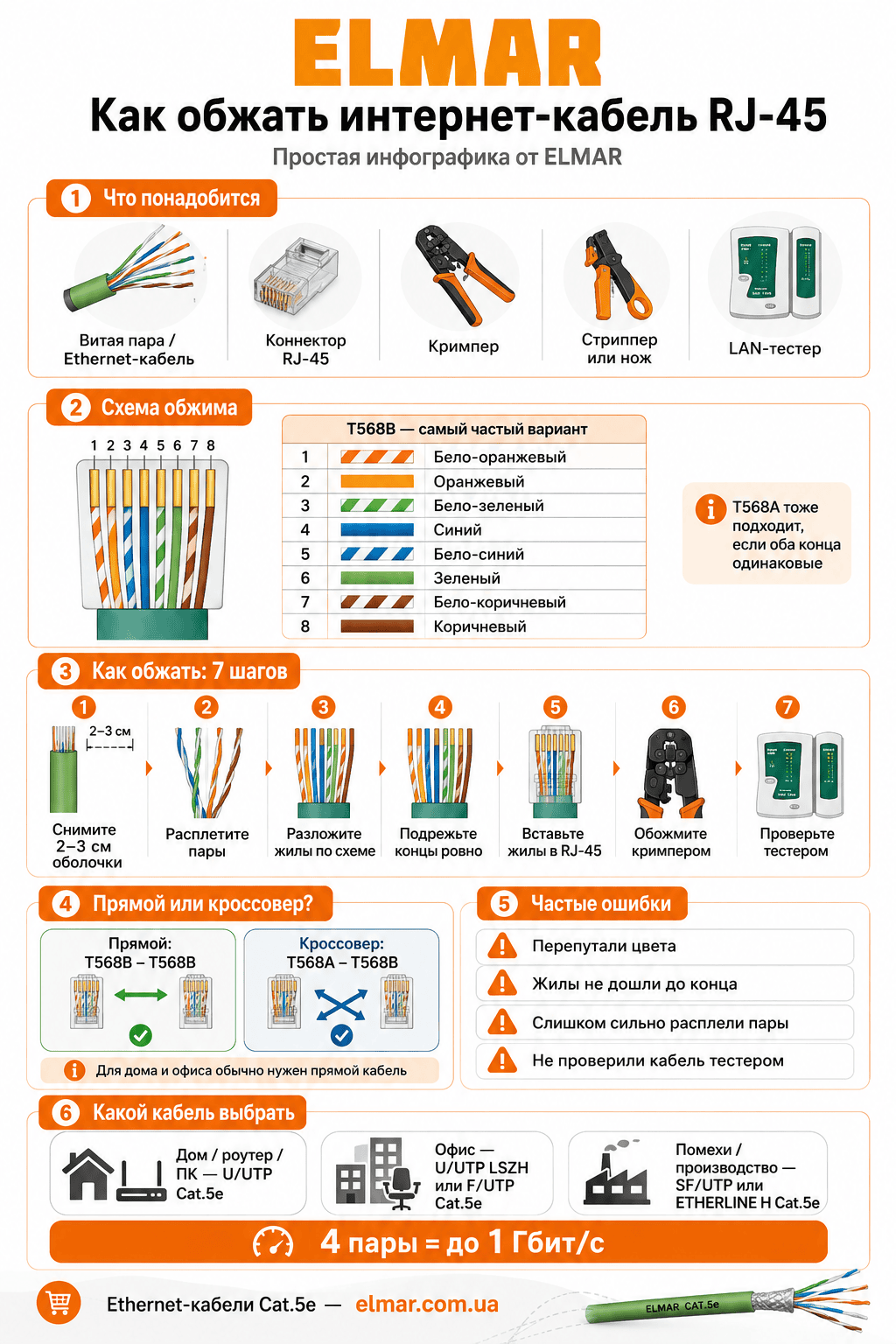

Схема обжима RJ-45: T568A и T568B
Для обжима интернет-кабеля используют две основные схемы: T568A и T568B. Обе схемы рабочие. В домашних и офисных сетях чаще всего используют T568B.
Главное правило простое: если вы делаете обычный прямой кабель, оба конца нужно обжать одинаково. Например, T568B с одной стороны и T568B с другой стороны.
Схема T568B
| Контакт | Цвет провода |
|---|---|
| 1 | Бело-оранжевый |
| 2 | Оранжевый |
| 3 | Бело-зеленый |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Зеленый |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Схема T568A
| Контакт | Цвет провода |
|---|---|
| 1 | Бело-зеленый |
| 2 | Зеленый |
| 3 | Бело-оранжевый |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Оранжевый |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Для обычного подключения компьютера, роутера, телевизора, приставки или камеры лучше использовать прямой кабель. Самый простой вариант — схема T568B на обоих концах.
Как обжать интернет кабель: пошаговая инструкция
Шаг 1. Отмерьте нужную длину
Сначала отмерьте кабель нужной длины. Лучше оставить небольшой запас. Не делайте кабель сильно натянутым. Если кабель будет натянут, он может быстрее повредиться.
Шаг 2. Снимите внешнюю изоляцию
Аккуратно снимите примерно 2–3 см внешней оболочки. Можно использовать стриппер или нож. Главное — не порезать внутренние жилы. Если жила повреждена, лучше отрезать этот кусок и начать заново.
Шаг 3. Расплетите пары
Внутри кабеля будут пары проводов. Расплетите их только на небольшую длину. Не нужно расплетать слишком много. Чем ближе скрутка подходит к коннектору, тем лучше для передачи сигнала.
Шаг 4. Разложите провода по схеме
Если вы используете T568B, порядок будет такой:
бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
Выровняйте провода пальцами. Они должны лежать ровно, без перекрещивания.
Шаг 5. Подрежьте жилы
Подрежьте концы проводов так, чтобы они были одной длины. Все жилы должны дойти до конца коннектора RJ-45. Если одна жила будет короче, контакт может не сработать.
Шаг 6. Вставьте провода в RJ-45
Возьмите коннектор RJ-45 контактами вверх. Аккуратно вставьте провода внутрь. Проверьте, что каждый провод попал в свой канал. Внешняя оболочка кабеля тоже должна немного зайти внутрь коннектора.
Шаг 7. Проверьте цвета
Перед обжимом еще раз проверьте порядок цветов. Это самый важный момент. Если цвета перепутаны, кабель может не работать.
Шаг 8. Обожмите коннектор кримпером
Вставьте коннектор в кримпер и сильно сожмите ручки до конца. Контакты внутри RJ-45 должны продавить изоляцию жил и зафиксировать провода.
Шаг 9. Обожмите второй конец
Второй конец кабеля обжимается так же. Для обычного прямого кабеля используйте ту же схему. Например, T568B на первом конце и T568B на втором конце.
Шаг 10. Проверьте кабель
После обжима подключите кабель к LAN-тестеру. Если все лампочки идут по порядку, кабель обжат правильно.
Прямой и перекрестный кабель
Есть два варианта обжима: прямой и перекрестный.
Прямой кабель — это когда оба конца обжаты одинаково. Например, T568B-T568B. Такой кабель нужен почти всегда: для роутера, компьютера, телевизора, коммутатора, камеры, точки доступа.
Перекрестный кабель — это когда один конец обжат по T568A, а второй по T568B. Раньше такой вариант часто использовали для прямого соединения двух компьютеров. Сейчас он нужен редко, потому что современное оборудование часто само понимает тип подключения.
Можно ли обжать интернет кабель без кримпера
Да, теоретически можно. Например, маленькой отверткой можно по очереди продавить контакты RJ-45. Но это плохой вариант для постоянной сети.
Без кримпера легко:
- сломать коннектор;
- плохо продавить контакт;
- повредить жилу;
- получить слабый контакт;
- получить кабель, который то работает, то не работает.
Если кабель нужен для дома, офиса или оборудования, лучше использовать кримпер. Так соединение будет надежнее.
Частые ошибки при обжиме
- Перепутали цвета. Это самая частая ошибка. Всегда проверяйте порядок проводов перед обжимом.
- Жилы не дошли до конца RJ-45. В этом случае контакта может не быть.
- Слишком сильно сняли оболочку. Внешняя оболочка должна зайти в коннектор, чтобы кабель держался крепко.
- Сильно расплели пары. Это может ухудшить сигнал.
- Использовали плохой коннектор. Дешевый коннектор может плохо зажимать жилы.
- Не проверили кабель тестером. Внешне все может выглядеть нормально, но внутри будет ошибка.
- Для гигабита использовали не все 8 жил. Для 1 Гбит/с нужны все 4 пары.
Как проверить кабель после обжима
Самый удобный способ — LAN-тестер. Он показывает, правильно ли идут сигналы по всем жилам. Для прямого кабеля контакты должны идти так: 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8.
Если тестера нет, можно подключить кабель к роутеру и компьютеру. Но это не всегда точно. Кабель может работать, но с ошибками. Например, скорость будет ниже или соединение будет пропадать.
Признаки плохого обжима:
- интернет не работает;
- сеть появляется и пропадает;
- скорость ниже, чем должна быть;
- кабель работает только если его пошевелить;
- индикатор на порту не горит или мигает странно.
Какой кабель выбрать для дома, офиса и промышленности
Правильный обжим — это только половина дела. Вторая половина — хороший кабель. Если кабель не подходит под задачу, сеть может работать плохо даже при правильной распиновке RJ-45.
В каталоге ELMAR можно подобрать Ethernet кабель Cat.5e для подключения к интернету, монтажа компьютерных сетей, передачи данных и промышленного Ethernet.
1. Для дома, роутера, компьютера и телевизора
Для обычной квартиры или дома чаще всего подходит неэкранированная витая пара Cat.5e. Она нужна там, где рядом нет сильных помех: мощных электродвигателей, частотных преобразователей, большого количества силовых кабелей.
Хороший вариант — UNITRONIC LAN 200 U/UTP Cat.5e 4 x 2 x AWG 24/1. Это кабель категории Cat.5e с 4 парами жил. Такой вариант подойдет для подключения роутера, компьютера, смарт-ТВ, точки доступа или небольшого домашнего коммутатора.
Если нужно простое решение для домашней сети, также можно рассмотреть витую пару U/UTP кат.5e 350 МГц КПВ-ВП 4х2х0,51. Это вариант для обычных задач: интернет, локальная сеть, подключение сетевого оборудования.
2. Для офиса и структурированной кабельной системы
В офисе кабелей обычно больше. Там есть компьютеры, принтеры, роутеры, коммутаторы, камеры, точки доступа, серверный шкаф. Поэтому лучше выбирать кабель стабильнее и аккуратнее по характеристикам.
Для офиса подойдет UNITRONIC LAN 200 U/UTP Cat.5e LSZH 4 x 2 x AWG 24/1. LSZH означает, что оболочка безгалогенная. Это важно для зданий, где заботятся о безопасности при пожаре: такая оболочка выделяет меньше дыма и вредных газов.
Если в офисе много оборудования и кабель идет рядом с другими линиями, можно взять кабель с экраном. Например, UNITRONIC LAN 200 F/UTP Cat.5e 4 x 2 x AWG 24/1. У F/UTP есть общий экран из фольги. Он помогает защитить сигнал от помех.
3. Для помещений с помехами
Если рядом проходят силовые кабели, работает промышленное оборудование или есть риск электромагнитных помех, лучше брать экранированный кабель. Он помогает сохранить сигнал чище.
Для таких задач подойдет UNITRONIC LAN 200 SF/UTP Cat.5e 4 x 2 x AWG 24/1. Обозначение SF/UTP значит, что у кабеля есть общий экран. Такой кабель лучше защищен от внешних помех, чем обычный U/UTP.
Еще один вариант — UNITRONIC LAN 200 SF/UTP Cat.5e LSZH 4 x 2 x AWG 24/1. Он подойдет, когда одновременно нужна защита от помех и безгалогенная оболочка.
4. Для монтажа внутри зданий
Для внутренней прокладки в здании можно рассмотреть кабели ETHERLINE LAN Cat.5e. Они подходят для локальных сетей, подключения к интернету, структурированной проводки, офисов и административных зданий.
Если нужен простой кабель без экрана, подойдет ETHERLINE LAN Cat.5e U/UTP 4x2xAWG24/1. Если нужен общий экран, можно выбрать ETHERLINE LAN Cat.5e F/UTP 4x2xAWG24/1 LSZH.
Для более сильной защиты от помех можно использовать ETHERLINE LAN Cat.5e SF/UTP 4x2xAWG24/1 или ETHERLINE LAN Cat.5e SF/UTP 4x2xAWG24/1 LSZH.
5. Для промышленного Ethernet
Для производства, станков, шкафов автоматики, контроллеров и промышленных сетей лучше использовать промышленный Ethernet-кабель. Он рассчитан на более тяжелые условия, чем обычный домашний кабель.
В ELMAR есть кабели ETHERLINE P CAT.5e 4 x 2 x AWG 24/1, ETHERLINE H CAT.5e 4 x 2 x AWG 24/1 и ETHERLINE H-H CAT.5e 4 x 2 x AWG 24/1. Это кабели класса D с допуском до 100 МГц. Вариант 4 x 2 подходит для сетей 10/100/1000 Мбит/с.
Если нужна линия только для 10/100 Мбит/с в промышленной сети, можно смотреть 2-парные варианты, например ETHERLINE P CAT.5e 2 x 2 x AWG 24/1 или ETHERLINE H CAT.5e 2 x 2 x AWG 24/1. Но для гигабитной сети лучше брать 4-парный кабель.
6. Для PROFINET
Если кабель нужен не просто для домашнего интернета, а для промышленной сети PROFINET, стоит смотреть специальные промышленные кабели. Например, ETHERLINE PN Cat.5e Y 2 x 2 x AWG 22/1 для PROFINET типа A. Такой кабель рассчитан на промышленное применение и фиксированный монтаж.
Также для PROFINET можно рассмотреть ETHERLINE Y FC Cat.5 2 x 2 x AWG 22/1 для PROFINET типа A или ETHERLINE TRAY ER PN Y FC 2 x 2 x AWG 22/1 для PROFINET типа A.
7. Для гибкого подключения
Если кабель будет часто двигаться, обычная жесткая витая пара может быть не лучшим вариантом. Для гибких подключений лучше смотреть специальные гибкие кабели.
Например, ETHERLINE LAN FLEX 200 F/UTP Cat.5e 4 x 2 x AWG 26/7. Такой кабель лучше подойдет там, где провод может изгибаться чаще, чем обычная стационарная линия.
Короткая таблица выбора кабеля
| Задача | Что выбрать | Почему |
|---|---|---|
| Дом, роутер, ПК, телевизор | UNITRONIC LAN 200 U/UTP Cat.5e | Простой вариант без экрана для обычной сети |
| Офисная сеть | UNITRONIC LAN 200 U/UTP Cat.5e LSZH | Безгалогенная оболочка, хорошо для зданий |
| Офис с большим количеством кабелей | UNITRONIC LAN 200 F/UTP Cat.5e | Есть общий экран от помех |
| Помещения с помехами | UNITRONIC LAN 200 SF/UTP Cat.5e | Лучше защита сигнала |
| Внутренняя прокладка в здании | ETHERLINE LAN Cat.5e F/UTP LSZH | Подходит для структурированной проводки |
| Промышленный Ethernet 1 Гбит/с | ETHERLINE P CAT.5e 4 x 2 | 4 пары для 10/100/1000 Мбит/с |
| PROFINET | ETHERLINE PN Cat.5e Y для PROFINET | Специальный промышленный кабель для PROFINET |
| Гибкое подключение | ETHERLINE LAN FLEX 200 F/UTP Cat.5e | Подходит там, где кабель чаще изгибается |
FAQ
Какая схема лучше: T568A или T568B?
Для дома и офиса чаще всего используют T568B. Но обе схемы рабочие. Главное — обжать оба конца одинаково, если нужен прямой кабель.
Сколько жил нужно для интернета?
Для нормальной гигабитной сети нужны все 8 жил, то есть 4 пары. Для 100 Мбит/с иногда хватает 2 пар, но лучше сразу использовать 4 пары.
Почему после обжима нет интернета?
Чаще всего перепутан порядок цветов, жила не дошла до конца коннектора, плохо зажат контакт или поврежден сам кабель.
Можно ли обжать кабель без тестера?
Можно, но лучше проверить LAN-тестером. Без тестера вы можете не заметить ошибку, особенно если кабель частично работает.
Какой кабель лучше для дома?
Для дома обычно хватает U/UTP Cat.5e или Cat.6. Если кабель идет рядом с силовыми линиями, лучше взять экранированный вариант F/UTP или SF/UTP.
Какой кабель выбрать для 1 Гбит/с?
Для 1 Гбит/с выбирайте 4-парный кабель Cat.5e или выше. Важно правильно обжать все 8 жил.
Вывод
Обжать интернет кабель RJ-45 несложно, если делать все по порядку. Сначала снимите изоляцию, потом разложите жилы по схеме T568B или T568A, вставьте их в коннектор и обожмите кримпером. После этого обязательно проверьте кабель LAN-тестером.
Для обычной домашней сети подойдет простой U/UTP Cat.5e. Для офиса лучше смотреть кабели LSZH. Для помещений с помехами — экранированные F/UTP или SF/UTP. Для промышленного Ethernet и PROFINET лучше выбирать специальные кабели ETHERLINE. Посмотреть подходящие варианты можно в категории Ethernet кабель Cat.5e на сайте ELMAR.
