Новые дифференциальные автоматические выключатели DSH201
АВДТ DSH201 - Новый элемент семейства Compact HOME
Что такое DSH201
- Защита при коротком замыкании
- Защита при перегрузке
- Защита от поражения током утечки
На фото: внешний вид дифавтомата DSH201 ABB Италия
Сохранение и улучшение функционала DSH201
На фото: особенности дифавтоматов серии DSH201
- Кнопка ТЕСТ: для проверки корректности функционирования автоматического выключателя дифференциального тока
- Индикатор срабатывания АВДТ по току утечки -синий флажок. Индикация включения / выключения (I 0N - 0 0FF) на тумблере АВДТ
- Прост в установке: Клеточные клеммы 25 мм² с функцией защиты от сбоев во избежание неправильной установки. Возможно использование проводов сечением до 25 мм². Ввод питания сверху или снизу
- Лазерное нанесение надписей: Лазерная печать информации. Информация на устройстве напечатана лазером, чтобы обеспечить читаемость с течением времени
- Анти-подделка: Маркировка RFid для проверки происхождения. RFid-метка, содержащая уникальный серийный номер, присвоенный ABB для аутентификации продукта
- Место для маркировки: Выделенное пространство для этикетки. Выделенное пространство для вставки меток, чтобы четко идентифицировать защищенные линии
Дифференциальные автоматы других брендов и серий можно выбрать в разделе Дифференциальные автоматы
Особенности DSH201

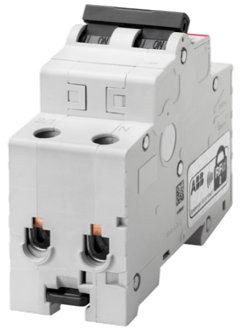

1. Обжимные клеммные терминалы для проводов сечением до 25 мм². Ввод питания сверху или снизу.
|
|

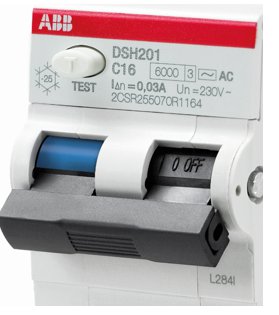

2. Основная техническая информация и код продукта напечатаны на лицевой стороне лазером, что также видно при установке устройства. Снежинка указывает на минимальную рабочую температуру -25 ° C. | |

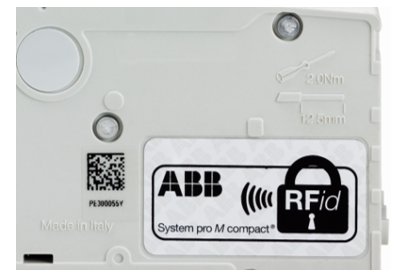

3. На боковой грани:
Выпрессована надпись Made in Italy.
Метка Rfid, которая содержит уникальный номер, присвоенный АББ для идентификации в соответствии с ISO/IEC FCD 15693-3.
Усилие затягивания и длина снития изоляции с првода (2.0Nm, 25mm)
|
|

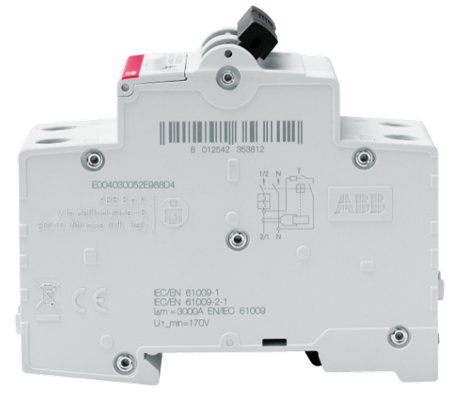

4. Дополнительная информация, включая схему подключения и EAN код, нанесены на боковую грань устройства | |

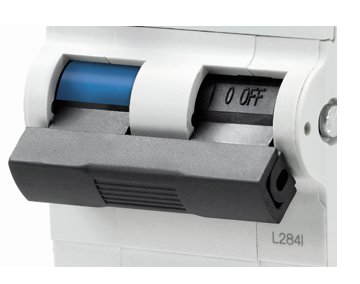

5. Срабатывание АВДТ по току утечки сигнализируется выпадением синего флажка, который не может быть активирован в ручном режиме | |
6. Соответствующая маркировка упаковки |
Описание отличий DSH201 от DS951
- Клеммный терминал 25мм2 с защитой от ошибочного подключения
- Красная полоса через всю ширину корпуса, как у всех модульных устройств ABB, кнопка ТЕСТ на том же месте и той же формы как у FH/F200.
- Форма, угол поворота и внешний вид тумблера в соответствии с дизайном SH/S200, индикация вкл/выкл (0 0FF/I 0N) на тумблере
- Синий флажок для индикации срабатывания по току утечки
Габариты и вес
Сравнение технических характеристик DSH201 от DS951
Стандарты |
IEC/EN 61009 |
IEC/EN 61009 |
Конфигурация полюсов |
1+N |
1+N |
Ширина в модулях |
2 |
2 |
Тип по току утечки |
AC |
AC |
Чувствительность (мА) |
30 |
30 |
Характеристики отключения |
C, B |
C, B |
Номинальный ток In |
6,10,16,20,25,32,40 |
6,10,16,20,25,32,40 |
Отключающая способность, Icn (A) по IEC 61009 |
6000 |
6000 |
Отключающая способность, Icu (A) по IEC 60947-2 |
10000 |
10000 |
Номинальная отключающая и влючающая способность Idm (A) по IEC/EN 61009 |
3000 |
3000 |
Номинальная частота сети |
50 Гц |
50 Гц |
Номинальное напряжение сети |
230 В |
230 В |
Температура окружающей среды (при среднесуточной ≤ +35 °C) |
-25…+55°C |
-25…+55°C |
Дополнительные устройства |
НЕТ |
НЕТ |
DSH201 Информация для заказа
DSH201 6000А тип AC, характеристики B и C
Полюсы |
Тип |
Номинальная чувствительность |
Характеристика отключения |
Номинальный ток |
Детали для заказ |
Вес |
|
|
IΔn мА |
In A |
Тип |
Код заказа |
кГ |
||
1+N |
AC |
30 |
B |
6 |
DSH201 B6 AC30 |
2CSR255070R1065 |
0.182 |
10 |
DSH201 B10 AC30 |
2CSR255070R1105 |
0.182 |
||||
16 |
DSH201 B16 AC30 |
2CSR255070R1165 |
0.182 |
||||
20 |
DSH201 B20 AC30 |
2CSR255070R1205 |
0.182 |
||||
25 |
DSH201 B25 AC30 |
2CSR255070R1255 |
0.182 |
||||
32 |
DSH201 B32 AC30 |
2CSR255070R1325 |
0.182 |
||||
40 |
DSH201 B40 AC30 |
2CSR255070R1405 |
0.182 |
||||
C |
6 |
DSH201 C6 AC30 |
2CSR255070R1064 |
0.182 |
|||
10 |
DSH201 C10 AC30 |
2CSR255070R1104 |
0.182 |
||||
16 |
DSH201 C16 AC30 |
2CSR255070R1164 |
0.182 |
||||
20 |
DSH201 C20 AC30 |
2CSR255070R1204 |
0.182 |
||||
25 |
DSH201 C25 AC30 |
2CSR255070R1254 |
0.182 |
||||
32 |
DSH201 C32 AC30 |
2CSR255070R1324 |
0.182 |
||||
40 |
DSH201 C40 AC30 |
2CSR255070R1404 |
0.182 |
DSH201 Электрические Технические характеристики |
|
Стандарты оборудования |
IEC/EN 61009-1; IEC/EN 61009-2-1 |
Тип (чувствительность по форме тока утечки) |
AC |
Количество полюсов |
1P + N |
Номинальный ток |
6 ≤ In ≤ 40 |
Номинальная чувствительность |
0.03 |
Номинальное напряжение |
230 В AC |
Напряжение изоляции |
500 В AC |
Категория перенапряжения |
ІІІ |
Степень загрязнения |
2 |
Робочее напряжение тестового круга |
170 - 254 В |
Номинальная частота |
50 Гц |
Номинальная отключающая спопобность |
6000 А |
Номинальная отключающая спопобность |
10 кА |
6 кА |
|
Номинальная отключающая спопобность по EN/IEC 61009-1 |
3000 А |
Номинальное выдерживаемое импульсное напряжение (1.2/50) |
4 кВ |
Напряжение испытательного напряжения |
2.5 кВ (50/60 Гц, 1 хв) |
Характеристики термомагнитного расцепителя |
3 In ≤ In ≤ 5 In |
5 In ≤ In ≤ 10 In |
|
Класс ограничения энергии по EN 61009-1 |
3 |
DSH201 Механические Технические характеристики |
|
Корпус |
Категория изоляции І - ІІ, RAL 7035 |
Рычаг |
Категория изоляции ІІ, RAL 9005, пломбирование в состоянии ON-OFF |
индикация срабатывания по току утечки |
синий флаг на рычаге |
Электрический ресурс |
10000 оп. |
Механический песурс |
20000 оп. |
Степень защиты по EN 60529 |
корпус: IP4X |
|
рычаг: IP2X |
Устойчивость к ударам по IEC/EN 60068-2-27 |
25 g – 2 удара – 13 мс |
Устойчивость к вибрации по IEC/EN 60068-2-6 |
0.2 мм или 5 g - 20 циклов |
Устойчивость к климатическим условиям (влажность тепло) за IEC/EN 60068-2-30 |
28 циклов по 55°C/90-96% и 25°C/95-100% |
Эталонная температура для настройки теплового расцепителя |
30°C |
Окружающая температура (среднесуточная ≤ +35 °C) |
-25…+55 |
Температура хранения |
-40…+70 |
Таблица соответствия DSH201 и DS951 |
|||||
Характеристики |
DS951 |
DSH201 |
|||
Хар-ка отключения |
Номинальный ток In [A] |
Код заказа |
Описание |
Код заказа |
Описание |
B |
6 |
16021005 |
DS951 B6-30MA/AC |
2CSR255070R1065 |
DSH201 B6 AC30 |
10 |
16021013 |
DS951 B10-30MA/AC |
2CSR255070R1105 |
DSH201 B10 AC30 |
|
16 |
16021021 |
DS951 B16-30MA/AC |
2CSR255070R1165 |
DSH201 B16 AC30 |
|
20 |
16021039 |
DS951 B20-30mA/AC |
2CSR255070R1205 |
DSH201 B20 AC30 |
|
25 |
16021047 |
DS951 B25-30MA/AC |
2CSR255070R1255 |
DSH201 B25 AC30 |
|
32 |
16021054 |
DS951 B32-30MA/AC |
2CSR255070R1325 |
DSH201 B32 AC30 |
|
40 |
16021062 |
DS951 B40-30MA/AC |
2CSR255070R1405 |
DSH201 B40 AC30 |
|
C |
6 |
16021351 |
DS951 C6-30MA/AC |
2CSR255070R1064 |
DSH201 C6 AC30 |
10 |
16021369 |
DS951 C10-30MA/AC |
2CSR255070R1104 |
DSH201 C10 AC30 |
|
16 |
16021377 |
DS951 C16-30MA/AC |
2CSR255070R1164 |
DSH201 C16 AC30 |
|
20 |
16021385 |
DS951 C20-30MA/AC |
2CSR255070R1204 |
DSH201 C20 AC30 |
|
25 |
16021393 |
DS951 C25-30MA/AC |
2CSR255070R1254 |
DSH201 C25 AC30 |
|
32 |
16021401 |
DS951 C32-30MA/AC |
2CSR255070R1324 |
DSH201 C32 AC30 |
|
40 |
16021419 |
DS951 C40-30MA/AC |
2CSR255070R1404 |
DSH201 C40 AC30 |
